6
Для подключения водонагревателя к водопрово-
ду применяются трубы диаметром G1/2.
Подключение обратного предохранительного
клапана: клапан следует устанавливать в месте
входа холодной воды (удостоверьтесь, что гиб-
кая сливная трубка установлена, на отверстие
спуска давления и слива воды и направлена вниз
в специальный дренаж для удаления воды).
Во избежание протечек при подключении трубо-
провода на концы резьбовых соединений следу-
ет установить комплектные резиновые уплотни-
тельные прокладки.
Если необходимо реализовать систему водо-
снабжения на несколько водоразборных точек,
используйте способ соединения (см. рис. 4 и 4 а).

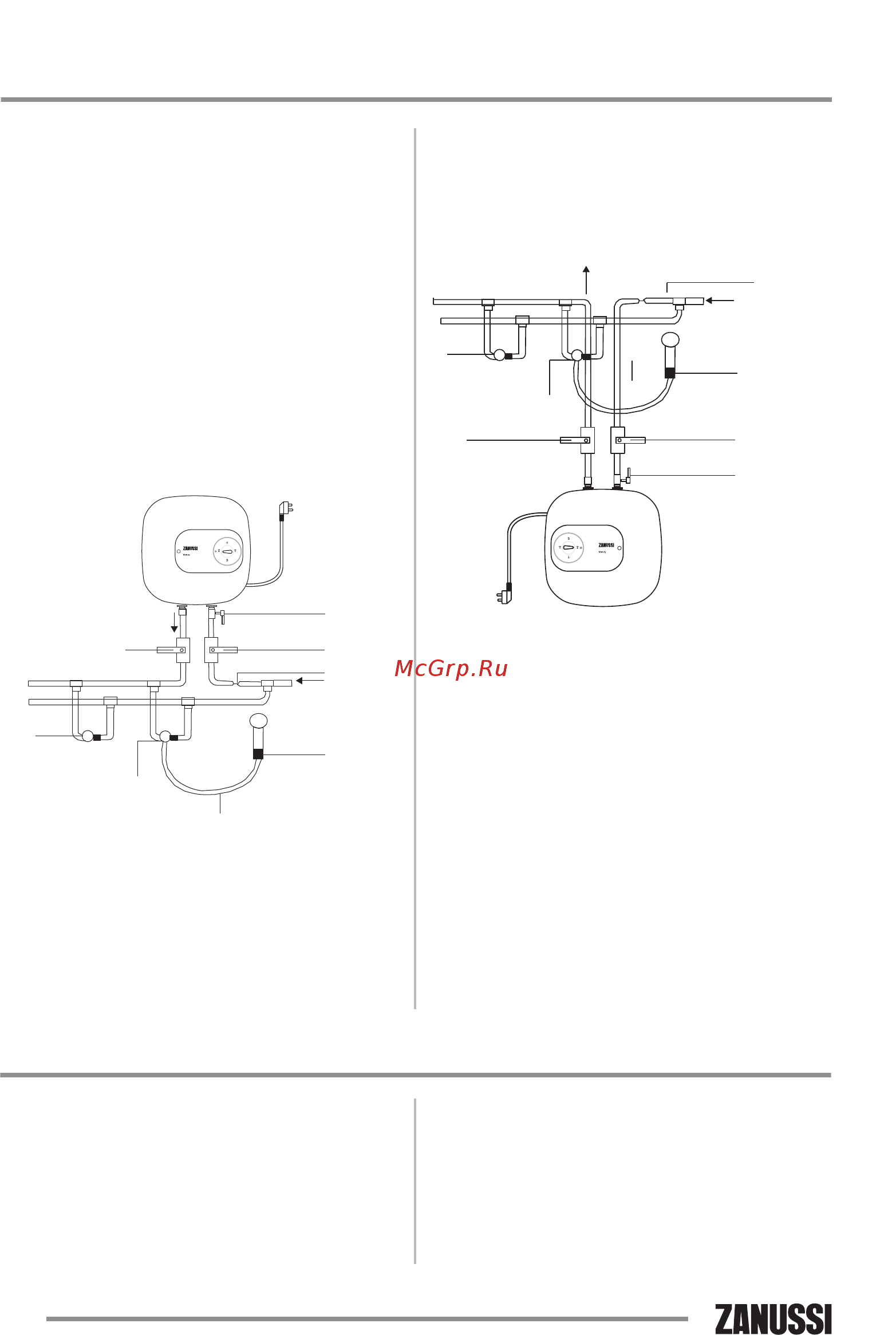

Рис. 4:
Схема подключения к водопроводу моделей
Melody O
1 — Предохранительный сливной клапан
2 — Впускной клапан
3 — Душевая насадка
4 — Гибкий шланг
5 — Смеситель
6 — Дополнительная точка водоразбора
7 — Кран на выходе горячей воды.
8 — Кран на входе холодной воды.
Рис. 4a:
Схема подключения к водопроводу моделей
Melody U
1 — Предохранительный сливной клапан
2 — Впускной клапан
3 — Душевая насадка
4 — Гибкий шланг
5 — Смеситель
6 — Дополнительная точка водоразбора
7 — Кран на выходе горячей воды.
8 — Кран на входе холодной воды.
Подключение к электрической сети
Все водонагреватели накопительного типа
данной серии рассчитаны на подключение к
электрической сети с однофазным напряжени-
ем 220/230 В. Перед подключением убедитесь,
что параметры электросети в месте подключе-
ния соответствуют параметрам, указанным на
табличке с техническими данными прибора.
При установке водонагревателя следует соблю-
дать действующие правила электробезопасно-
сти.
При установке водонагревателя в ванной комна-
те или туалете следует принимать во внимание
ограничения, связанные с существованием
запрещенного и защитного объемов.
Запрещенный объем — это пространство,
ограниченное тангенциальными и вертикаль-
* При отсутствии необходимости подключения водонагре-
вателя к последующей точке водоразбора устанавливается
заглушка.
Подключение к водопроводу
1
Горячая вода
Холодная вода
2
3
4
5
6
87
1
Горячая вода
Холодная вода
2
3
4
5
6
8
7
