12

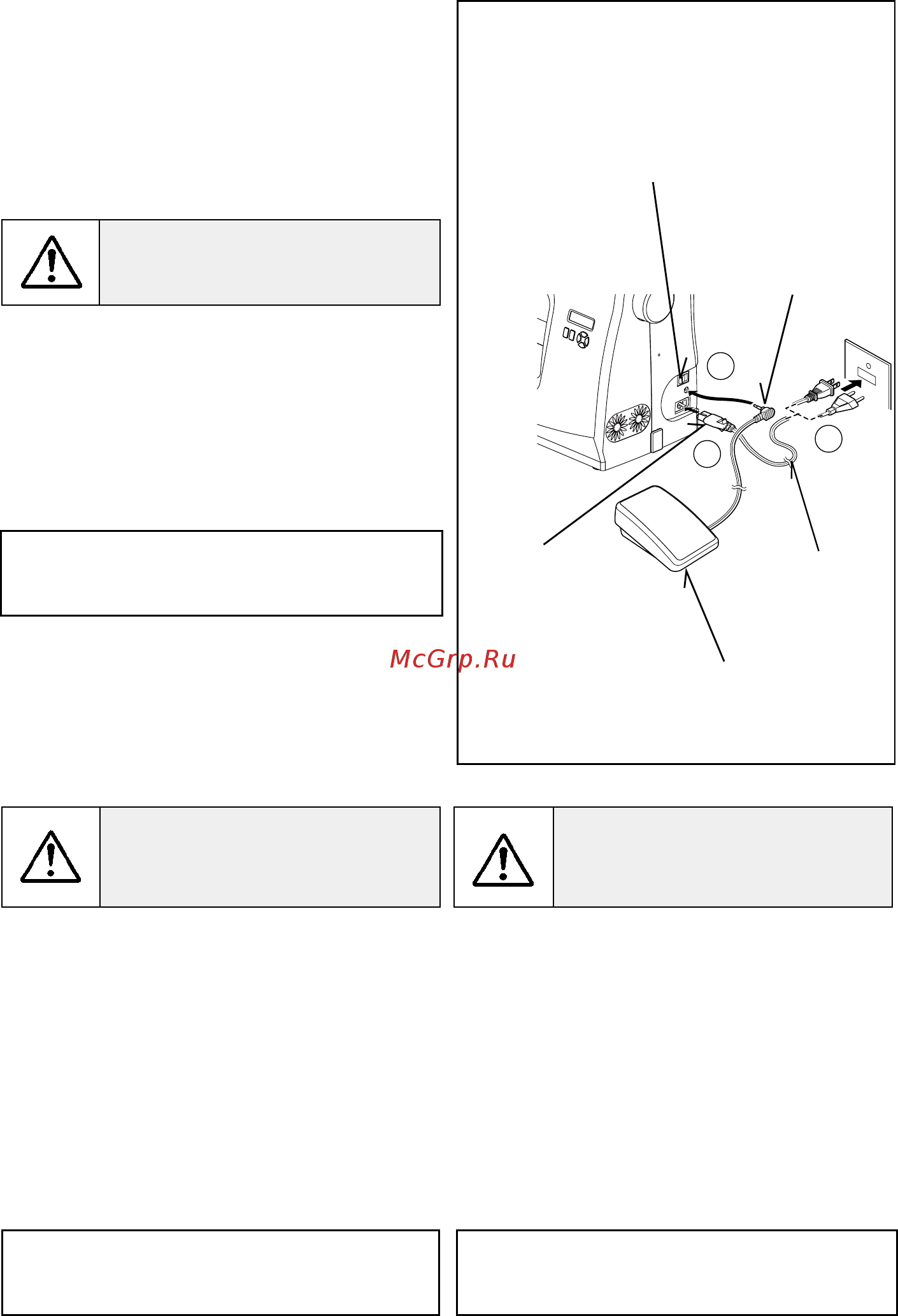

Підключіть мережний шнур до роз’єму на
машині (1) і до розетки (2), як зображено на
малюнку. Приєднайте педаль управління (3) до
роз’єму для мережного шнура.
СЕТЕВОЙ ШНУР / ПЕДАЛЬ УПРАВ ЛЕНИЯ
Перед первым включением машины уда-
лите избыток масла с игольной пластины.
ПРИМЕЧАНИЕ: Если педаль управления
не будет подключена, машина не будет
работать.
Желілік сымды суретте көрсетілгендей,
тесікке (1) жəне (2) розеткаға қосыңыз.
Басқару тепкісінің ашасын (3) машинадағы
тесікке қосыңыз.
ЖЕЛІЛІК СЫМ / БАСҚАРУ ТЕПКІСІ
Машинаны бірінші рет қосудан бұрын, ине
планасында артық майдың жоқ екендігіне
көз жеткізіңіз.
ПРИМІТКА: Якщо не підключити педаль
управління, машина не буде працювати.
Е ск е рт у: Еге р т е пкіме н б асқ а ру
сөндірілген болса, машина жұмыс
істемейтін болады.М
МЕРЕЖЕВИЙ ШНУР/ПЕДАЛЬ УПРАВЛІННЯ
Перед пер шим використ ання м машини
приберіть надлишки масла з голкової пластини.
МАШИНАНЫ ЖҰМЫСҚА
ДАЙЫНДАУ
ПІДГОТУВАННЯ МАШИНИ
ДО РОБОТИ
ПОДГОТОВКА МАШИНЫ
К РАБОТЕ
Всегда отключайте машину от
электросети, вынув вилку из
ро- зетки.
Завжди від’єднуйте машину від
електромережі, виймаючи вилку
з розетки.
Розеткадан сымды суыру
арқылы машинаны əрқашан
қуат көзінен ажыратыңыз.
Сетевой шнур
Мережний шнур
Желілік сым
1
3
Педаль управления
Педаль управління
Басқару тепкісі
2
Разъем для
сетевого шнура
Роз'єм для
мережного шнура
Желілік сымға
арналған тесік
В ст ановіть вимикач ж и влення /
освітлення у положення «Вимк.»
Желілік сөндіргішті «Сөнд.» күйіне
орнатыңыз
Установите сетевой
выключатель в положение «Выкл.»
Вилка педали
Вилка педалі
Тепкі ашасы
Подключите сетевой шнур к разъему (1)
и к розетке (2), как показано на рисунке.
Подключите вилку педали управления (3)
к разъему на машине.
