1. ЗНАКОМСТВОСОШВЕЙНОЙМАШИНОЙ
1. ЗНАЙОМСТВОЗМАШИНОЮ
1. ТІГІНМАШИНАСЫМЕНТАНЫСУ
1. Диск натяжения шпульной нити
2. Нитепритягиватель
3. Регулятор натяжения верхней
нити
4. Лицевая панель
5. Нитеобрезатель
6. Съемная рабочая поверхность /
Пенал для принадлежностей
7. Рычаг для намотки шпульки
8. Стопор намотки шпульки
9. Кнопки управления/выбора
строчек
10. Регулятор скорости шитья
(Модель на 100 строчек)
11. Кнопка шитья в обратном
направлении
12. Функциональные кнопки
(Модель на 100 строчек)
13. Ручка
14. Горизонтальный стержень для
катушки
15. Маховик
16. Сетевой выключатель/
выключатель лампочки
17. Разъем для сетевого шнура
18. Табличка с паспортными
данными
19. Нитенаправитель
20. Рычаг выметывания
автоматической петли
21. Рычаг подъема прижимной лапки
22. Нитенаправитель игловодителя
23. Автоматический нитевдеватель
24. Нитенаправитель нитевдевателя
25. Винт крепления стойки лапки
26. Игла
27. Игольная пластина
28. Игловодитель
29. Нитеобрезатель
30. Рычаг стойки лапки
31. Винт иглодержателя
32. Прижимная лапка
33. Нижний транспортер
34. Сетевой шнур
35. Педаль управления
36. Инструкция по эксплуатации

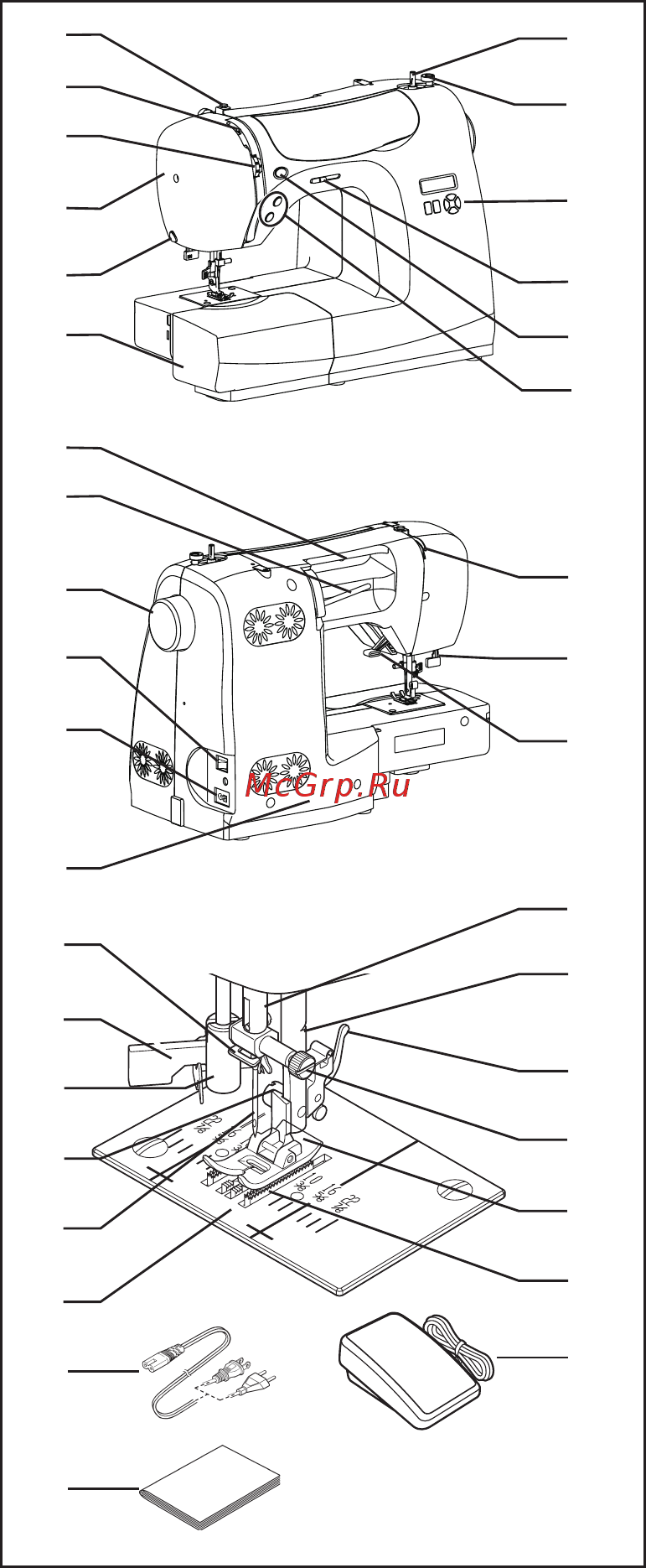

ЧАСТИ МАШИНЫ
2
1
3
4
5
6
7
8
13
15
14
12
11
22
23
21
24
25
26
28
10
30
32
31
16
17
27
18
19
20
34
36
35
9
29
33
