4.3.11 Монтаж нижней двери

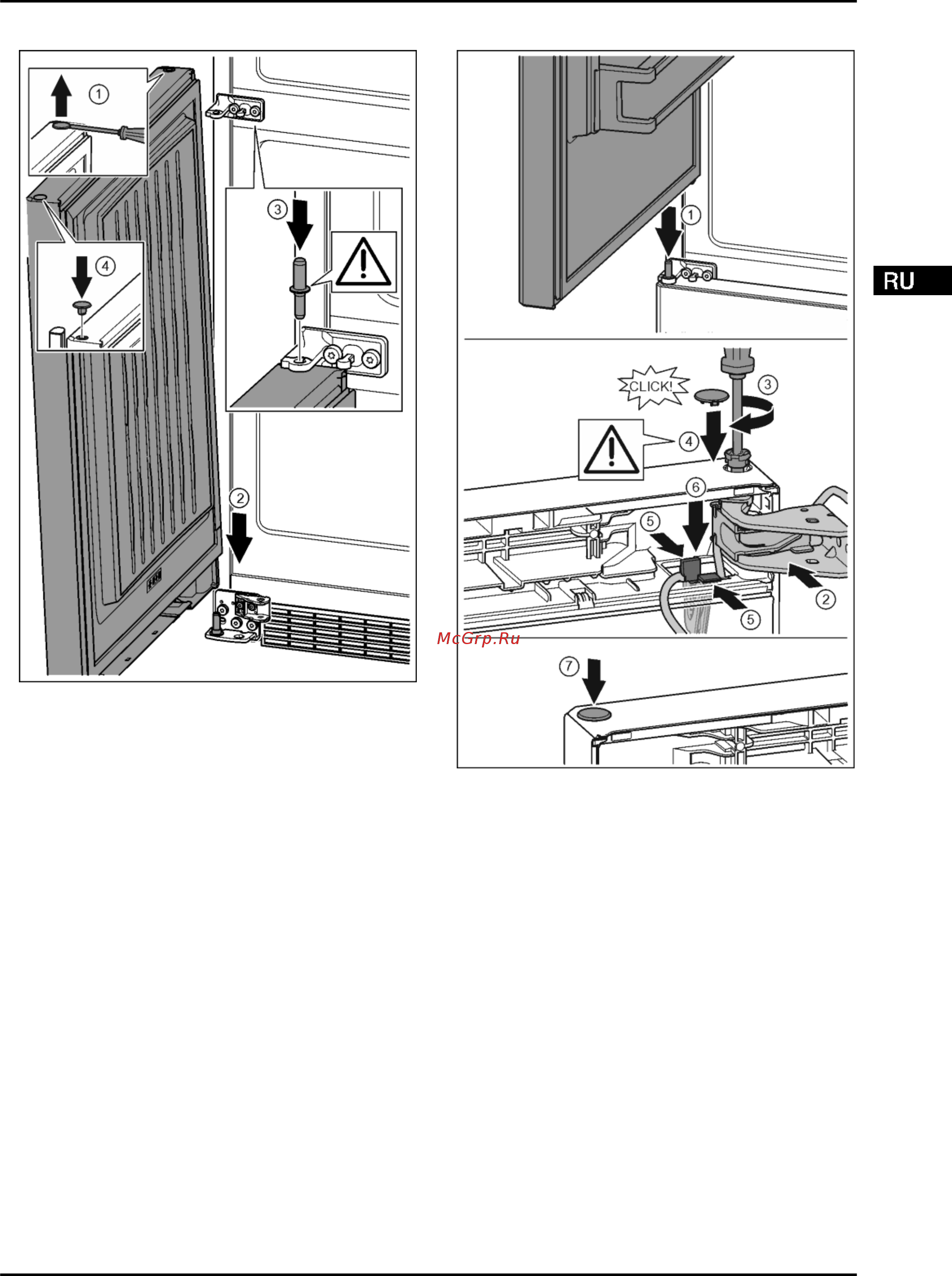

Fig. 34

Осторожно приподнять шлицевой отверткой заглушку и

извлечь ее.

Fig. 34 (1)

Установить дверь сверху на нижний опорный палец.

Fig. 34 (2)

Вставить средний опорный палец через средний

опорный кронштейн в нижнюю дверь. При этом следить

за тем, чтобы выступ фиксатора был направлен назад.

Fig. 34 (3)

Заглушку снова вставить с другой стороны.

Fig. 34 (4)

4.3.12 Монтаж верхней двери

Fig. 35

Установка верхней двери на средний опорный палец

Fig. 35 (1)

Дверь вверху выровнять по отверстию в опорном крон-

штейне.

Fig. 35 (2)

Вставить палец и затянуть отверткой Т15.

Fig. 35 (3)

Установить предохранительную крышку для защиты

двери: вставить предохранительную крышку и прове-

рить, прилегает ли она к двери. В ином случае вставить

палец полностью.

Fig. 35 (4)

Вставить держатель кабеля с закрепленным на нем

кабелем в отверстие. При этом более длинное отвер-

стие соединительной накладки должно быть направ-

лено вперед.

Fig. 35 (5)

Прижать держатель вниз так, чтобы соединительная

накладка защелкнулась.

Fig. 35 (6)

Вставить заглушку.

Fig. 35 (7)
