Liebherr CBNPes 4878 [18/40] Монтаж кабельного разъема
![Liebherr CBNPes 4878 [18/40] Монтаж кабельного разъема](/views2/1414464/page18/bg12.png)
4.3.13 Монтаж кабельного разъема

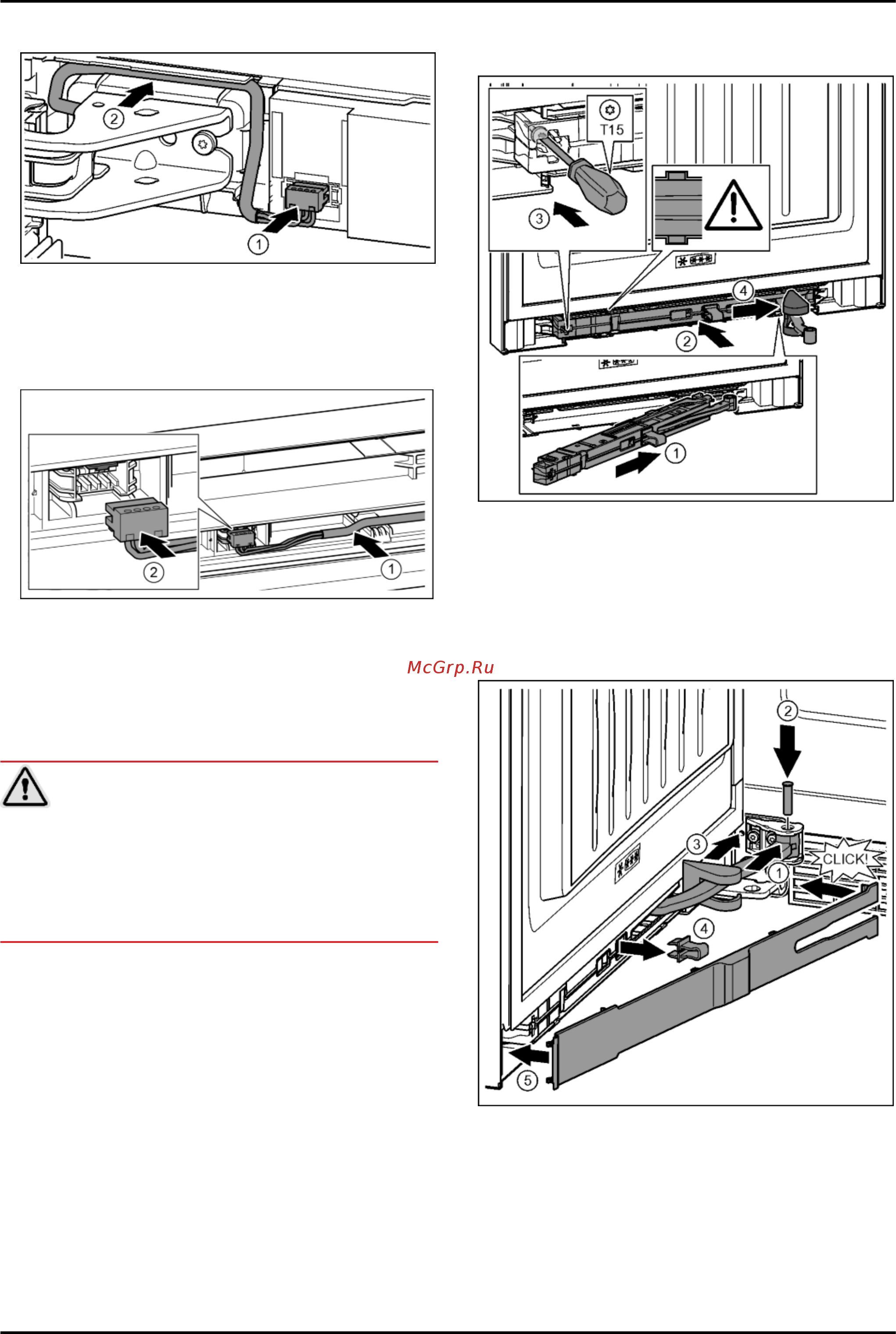

Fig. 36
u
Зафиксировать штекер над верхним опорным крон-
штейном и осторожно уложить жилы кабеля в канал.
Fig. 36 (1)
u
Осторожно проложить серый кабель в направляющей
над верхним опорным кронштейном.
Fig. 36 (2)
Fig. 37
u
Вставить серый кабель в направляющую в верхней
двери.
Fig. 37 (1)
u
Зафиксировать штекер.
Fig. 37 (2)
u
Остальную часть кабеля при необходимости уложить в
направляющей в виде петли.
4.3.14 Выравнивание дверей
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
u
При необходимости, выставить дверь посредством двух
продольных отверстий в нижнем опорном кронштейне и
среднем опорном кронштейне, выравнивая относи-
тельно корпуса устройства. Для этого выкрутить
средний винт в нижнем опорном кронштейне с
помощью прилагаемой к Т25 насадки. Оставшиеся
винты немного отпустить с помощью насадки к Т25 или
отверткой Т25 и выровнять посредством продольных
отверстий. В среднем опорном кронштейне отпустить
винты с помощью насадки к Т25 и выровнять средний
опорный кронштейн посредством продольных отвер-
стий.
u
Подпереть дверь: с помощью рожкового ключа SW10
выворачивать установочную опору на нижнем опорном
кронштейне до тех пор, пока она не будет опираться на
пол, затем повернуть еще на 90°.
4.3.15 Монтаж нижнего амортизатора
закрывания двери
Fig. 38
u
Вставить узел амортизатора со стороны опорного крон-
штейна в выемку до упора под наклоном.
Fig. 38 (1)
u
Полностью вставить узел амортизатора в выемку.
Fig. 38 (2)
w
Узел размещен правильно, если ребро узла амортиза-
тора находится в направляющей.
u
Затянуть винт отверткой Т15.
Fig. 38 (3)
u
Переместить крышку над шарниром.
Fig. 38 (4)
Fig. 39
Дверь открыта на 90°.
u
Повернуть шарнир в навеске.
Fig. 39 (1)
u
С помощью отвертки Т15 вставить палец в навеску и
шарнир. При этом следить за тем, чтобы выступ фикса-
тора занимал правильное положение в пазу.
Fig. 39 (2)
u
Переместить крышку опорного кронштейна вдоль
шарнира и установить над навеской.
Fig. 39 (3)
u
Снять предохранитель.
Fig. 39 (4)
u
Установить накладку со стороны ручки и повернуть.
Fig. 39 (5)
Ввод в работу
18 * Наличие в зависимости от модели и комплектации
