Gorenje OTGS 100 SM B6 539392 [14/48] Conectarea la sursa de alimentare cu apă

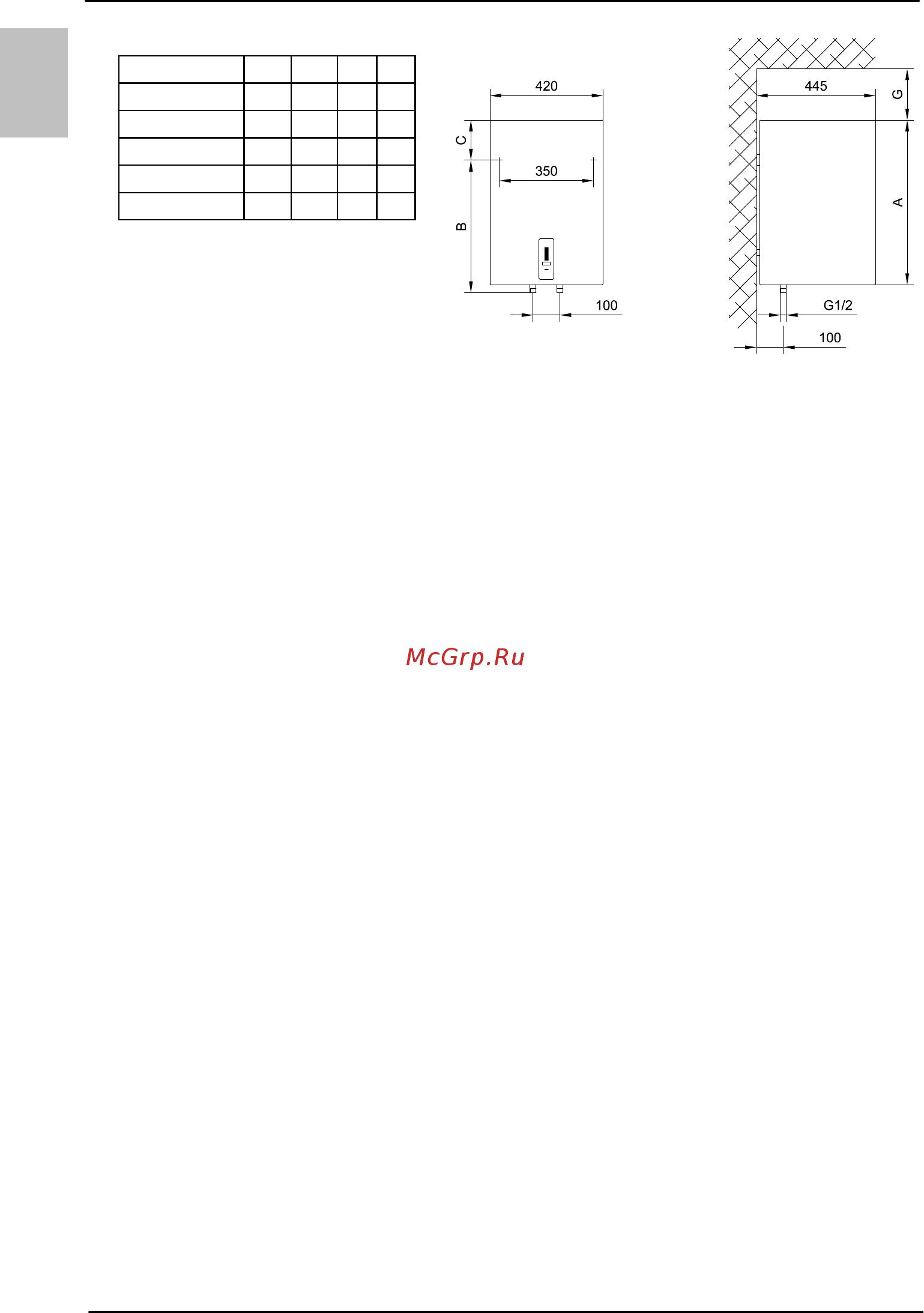

Fig. 1: Montarea verticală pe perete

CONECTAREA LA SURSA DE ALIMENTARE CU

APĂ

Ţevile de alimentare cu apă şi de evacuare a apei din boiler sunt marcate cu culori

diferite. Ţeava de aducţiune a apei reci este marcată cu albastru, iar cea de evacuare

a apei calde este marcată cu roşu.

Boilerul poate fi racordat la reţeaua de alimentare cu apă în două moduri. Sistemul

de racordare închis, presurizat, facilitează alimentarea cu apă de la mai multe surse.

Sistemul de racordare deschis, nepresirizat, facilitează alimentarea cu apă doar de la

o singură sursă. Trebuie să se monteze baterii de transvazare adecvate, în funcție de

sistemul de de racordare ales.

În cazul sistemului închis presurizat (Fig. 2) este necesar a folosi baterii de

transvazare presurizate. Pentru asigurarea folosirii în siguranță a boilerului, la țeava

de alimentare cu apă trebuie să fie instalat un ventil de siguranță sau un dispozitiv de

siguranță, care să împiedice mărirea presiunii în rezervor cu peste 0,1 MPa (1 bar)

peste valoarea nominală. Orificiul de evacuare al ventilului de siguranţă trebuie să

aibă în mod obligatoriu ieşire la presiunea atmosferică. Încălzirea apei din boiler duce

la creşterea presiunii până la limita fixată prin ventilul de siguranţă. Întrucât

întoarcerea apei în reţea este împiedicată, se poate întâmpla să înceapă să picure

apă din orificiul de scurgere al ventilului de siguranţă. Apa rezultată din picurare

poate fi deviată în canalul de scurgere, prin intermediul unui element de captare a

apei, care va fi plasat sub ventilul de siguranţă. Ţeava de evacuare a apei conectată

la ventilul de siguranţă va trebui montată sub acesta, perpendicular pe podea,

avându-se grijă ca ea să se afle într-un loc ferit de îngheţ.

În cazul în care doriți să împiedicați picurarea apei din ventilul de siguranță, trebuie

să montați pe țeava de alimentare cu apă a boilerului un rezervor de expansiune cu

volumul minim de 5% din volumul boilerului.

În vederea asigurării bunei funcționări a ventilului de siguranță trebuie efectuate

controale periodice, pentru a se elimina calcarul și a se verifica dacă ventilul de

siguranță nu este blocat. La efectuarea verificărilor trebuie să deschideți ventilul prin

folosirea manetei sau deșurubarea piuliței ventilului (în funcție de tipul ventilului). Prin

orificiul de evacuare a ventilului trebuie să curgă apa, aceasta îndicând faptul că

ventilul funcționează impecabil.

Dimensiuni de racordare şi

montare a boilerului [mm]

A B C G

OTGS 30 E5 510 310 235 180

OTGS 50 E5 690 470 250 260

OTGS 80 E5 950 735 245 360

OTGS 100 E5 1125 900 255 510

OTGS 120 E5 1300 900 430 510
