Gorenje OTGS 100 SM B6 539392 [23/48] Подключение к водопроводу
![Gorenje OTGS 100SMB6 [23/48] Подключение к водопроводу](/views2/1251980/page23/bg17.png)
23
RU

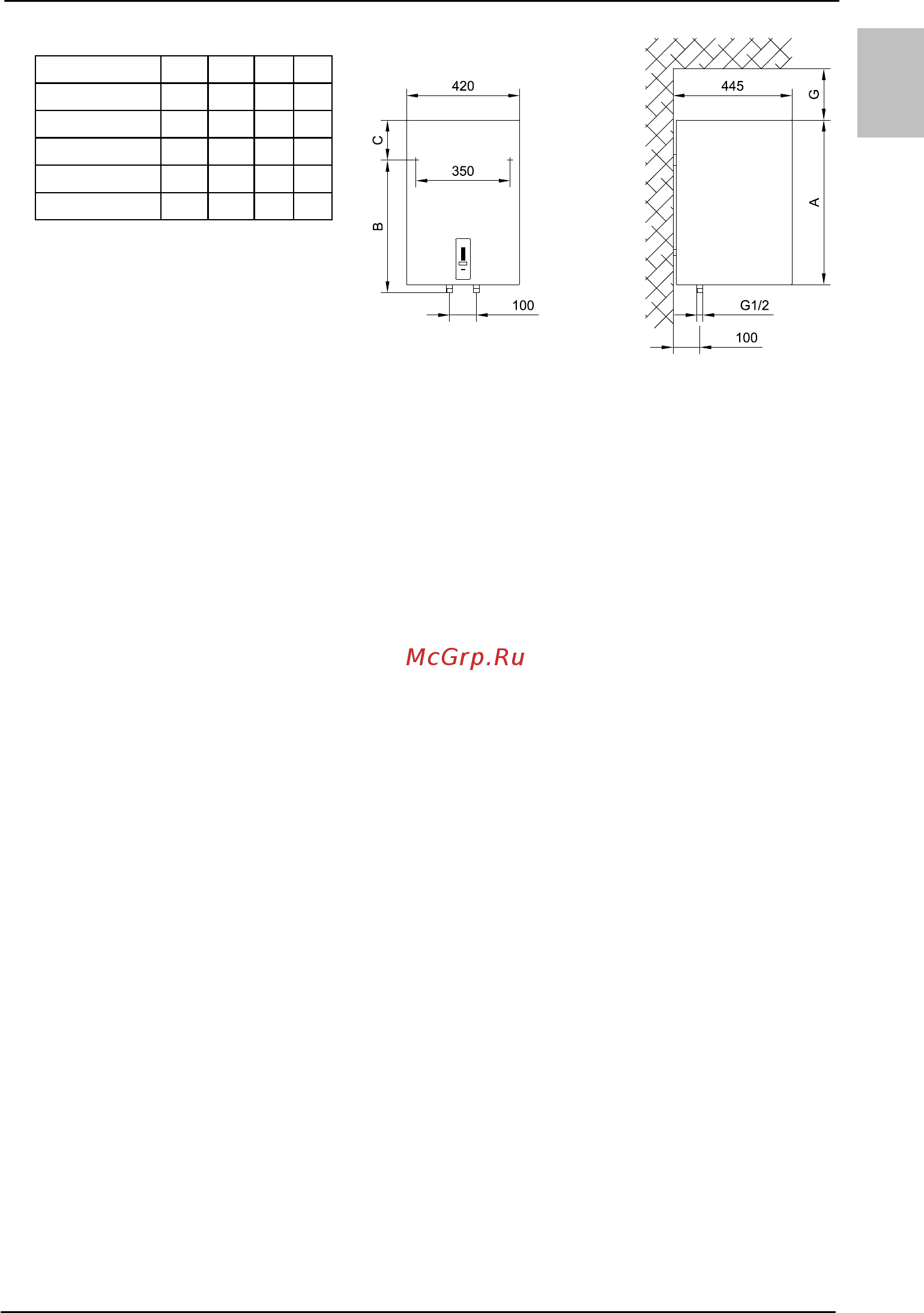

Рис. 1: Вертикальная установка на стену
ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ
Трубы подвода и отвода воды обозначены разными цветами. Синий - холодная
вода, красный - горячая.
Нагреватель можно подключать к водопроводу двумя способами. Напорная
(закрытая) система подключения обеспечивает забор воды в нескольких
местах, а безнапорная (открытая) система - только в одном месте. В
зависимости от выбранной системы подключения необходимо устанавливать
соответствующие смесительные батареи.
В напорной (закрытой) системе подключения (рис. 2) необходимо в местах
забора воды использовать смеситель с компенсатором давления. На трубу
подачи воды с целью обеспечения безопасности во время работы
водонагревателя следует установить предохранительный клапан или группу
безопасности, предупреждающую повышение давления в более чем на 0,1 МПа
(1 бар) относительно номинального. Выпускное отверстие на
предохранительном клапане должно всегда оставаться открытым для доступа
воздуха. При нагревании давление воды в баке повышается до предела,
установленного в предохранительном клапане. Так как обратный слив воды в
водопроводную сеть не предусмотрен, вода может капать из выпускного
отверстия предохранительного клапана. Эту воду можно направить в слив
через сифон, который необходимо разместить под предохранительным
клапаном. Сливной шланг под выходным отверстием предохранительного
клапана должен быть направлен прямо и вниз, нельзя допускать его
замерзания.
Предотвратить капание воды можно путем установки на трубе подачи воды
расширительного бака объемом не менее 5% от объема бака водонагревателя.
Для обеспечения правильной работы предохранительного клапана необходимо
осуществлять периодический контроль – удалять известковый налет и
проверять предохранительный клапан на предмет блокировки.
В ходе проверки необходимо, изменив положение ручки либо открутив гайки
предохранительного клапана (в зависимости от типа клапана), открыть его. При
этом через выпускное отверстие клапана должна вытечь вода, что станет
показателем его исправности.
В безнапорной (открытой) системе (рис. 3) необходимо в месте подачи воды в
Присоединительные и монтажные
размеры нагревателя [мм]
A B C G
OTGS 30 E5 510 310 235 180
OTGS 50 E5 690 470 250 260
OTGS 80 E5 950 735 245 360
OTGS 100 E5 1125 900 255 510
OTGS 120 E5 1300 900 430 510
