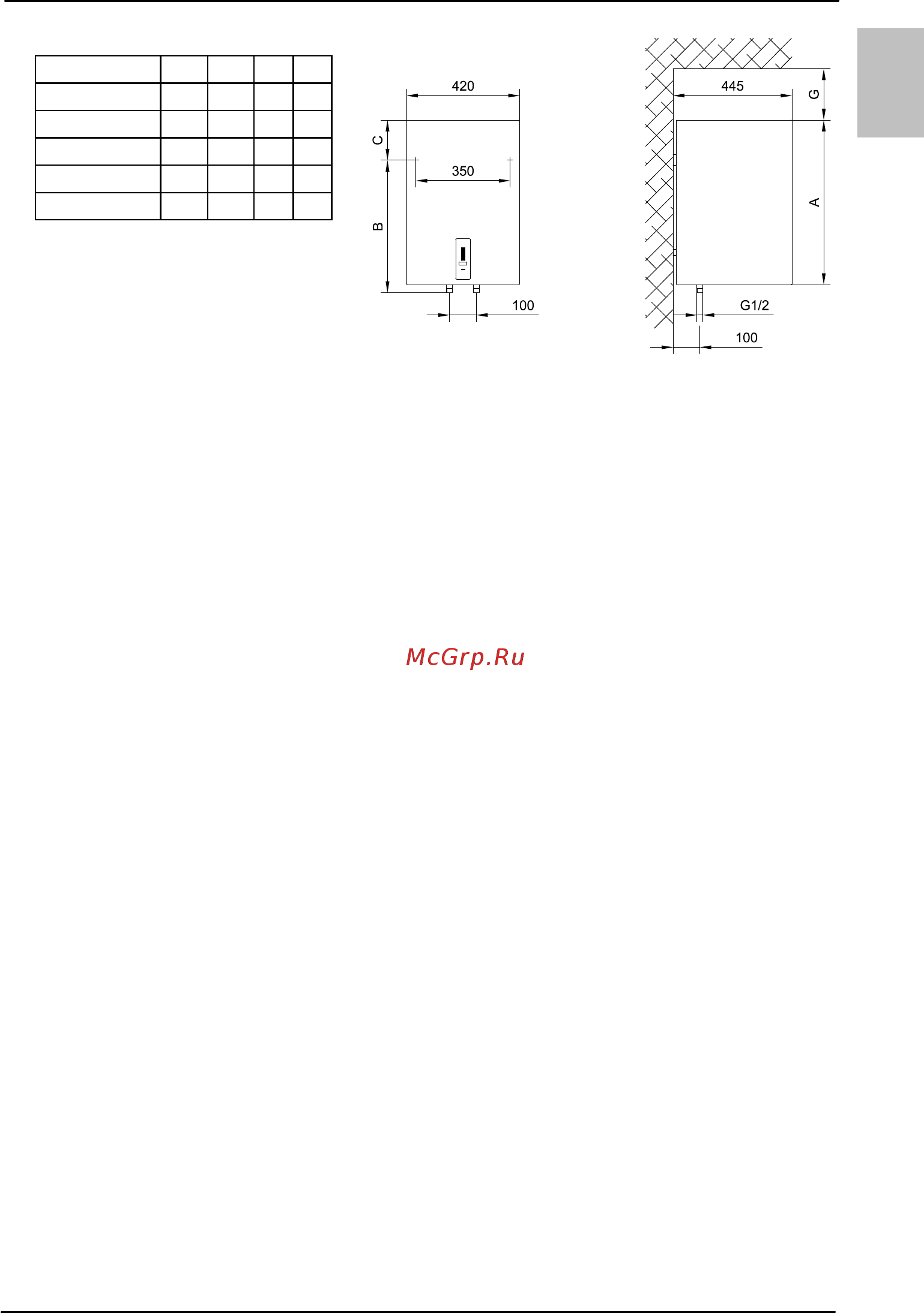

Мал. 1: Вертикальний монтаж на стіну
ПІДКЛЮЧЕННЯ ДО ВОДОПРОВІДНОЇ МЕРЕЖІ
Труби подачі та відведення води позначені різними кольорами. Синій - холодна
вода, червоний - гаряча.
Нагрівач можна під'єднати до водопроводу двома способами. Напірна (закрита)
система підключення передбачає подачу води з кількох джерел, а безнапірна
(відкрита) система – лише з одного. Залежно від обраної системи підключення
необхідно встановити відповідні змішувальні батареї.
У напірній (закритій) системі підключення (мал. 2) необхідно у місцях подачі
води використовувати змішувач із компенсатором тиску. Задля безпечної
експлуатації водонагрівача на трубу подачі води слід установити запобіжний
клапан або групу безпеки, що не допускає підвищення тиску більше, ніж на 0,1
МПа (1 бар) відносно номінального. Вихідний отвір запобіжного клапану має
завжди бути відкритим для надходження повітря. При нагріванні тиск води у
баку зростає до межі, встановленої у запобіжному клапані. Оскільки зворотний
злив води до водопровідної мережі не передбачений, вода може капати з
вихідного отвору запобіжного клапана. Цю воду можна спрямувати до стоку
через сифон, який необхідно розмістити під запобіжним клапаном. Зливний
шланг під вихідним отвором запобіжного клапана має бути спрямований прямо і
вниз, не можна допускати його замерзання.
Запобігти стіканню крапель води можна, встановивши на трубі подачі води бак-
розширювач об'ємом не менше 5% від об'єму баку водонагрівача.
Задля забезпечення надійної роботи запобіжного клапана необхідно
здійснювати його періодичний контроль – видаляти вапняний наліт і перевіряти
клапан на предмет блокування.
Під час перевірки необхідно відкрити запобіжний клапан, змінивши положення
ручки або відгвинтивши гайки (залежно від типу клапана). Якщо при цьому через
вихідний отвір витікає вода, клапан є справним.
У безнапірній (відкритій) системі (мал. 3) необхідно у місці подачі води
встановити зворотний клапан, що запобігає витіканню води з баку за відсутності
води в системі. За цієї системи дозволяється лише монтаж проточних
змішувачів. У нагрівачі при нагріванні збільшується об'єм води, при цьому вода
може капати з труби змішувача. Зупинити стікання води, сильно закручуючи
кран на змішувачі, неможливо, це може призвести до пошкодження змішувача.
Сполучні й монтажні розміри
водонагрівача [мм]
A B C G
OTGS 30 E5 510 310 235 180
OTGS 50 E5 690 470 250 260
OTGS 80 E5 950 735 245 360
OTGS 100 E5 1125 900 255 510
OTGS 120 E5 1300 900 430 510
