Poštovani kupci, zahvaljujemo vam se što ste kupili naš proizvod.
MOLIMO DA PRE MONTAŽE I PRVE UPOTREBE BOJLERA PAŽLJIVO
PROČITATE UPUTSTVO.
Bojler je proizveden u skladu sa važećim standardima i zvanično je ispitan, za njega
je izdat bezbednosni sertifikat i sertifikat o elektromagnetskoj kompatibilnosti.
Njegove osnovne tehničke osobine navedene su na tablici sa natpisom nalepljenoj na
dnu kotla u blizini priključnih cevi. Priključenje bojlera na vodovodnu i elektičnu mrežu
može da izvrši samo stručnjak koji je osposobljen za to. Bilo kakav zahvat u
unutrašnjost bojlera zbog popravljanja, uklanjanja vodenog kamenca i proveravanja ili
zamenjivanja antikorozivne zaštitne anode, može da izvrši samo ovlašćena servisna
služba.
MONTAŽA
Montirajte bojler što bliže priključku za vodu i pričvrstite ga na zid odgovarajućim
vijcima. Ako bojler ugradite u prostoriju u kojoj je kada za kupanje ili tuš, obavezno bi
trebalo da se uvažavaju zahtevi standarda IEC 60364-7-701 (VDE 0100, Teil 701).
Na zid ga pričvrstite pomoću dva zavrtnja za montažu na zid, sa nominalnim
presekom od najmanje 8 mm. Ako je nosivost zida neodgovarajuća, mesto na kome
montirate bojler morate da ojačate na odgovarajući način. Bojler se pričvršćuje na zid
isključivo vertikalno (sl. 1).
Zbog lakše kontrole i zamene magnezijumove anode, preporučujemo vam da između
vrha bojlera i plafona ostavite dovoljno prostora (pogledajte meru G na skici -
Priključne i montažne mere). U suprotnom slučaju, prilikom servisiranja biće potrebno
bojler demontirati sa zida.

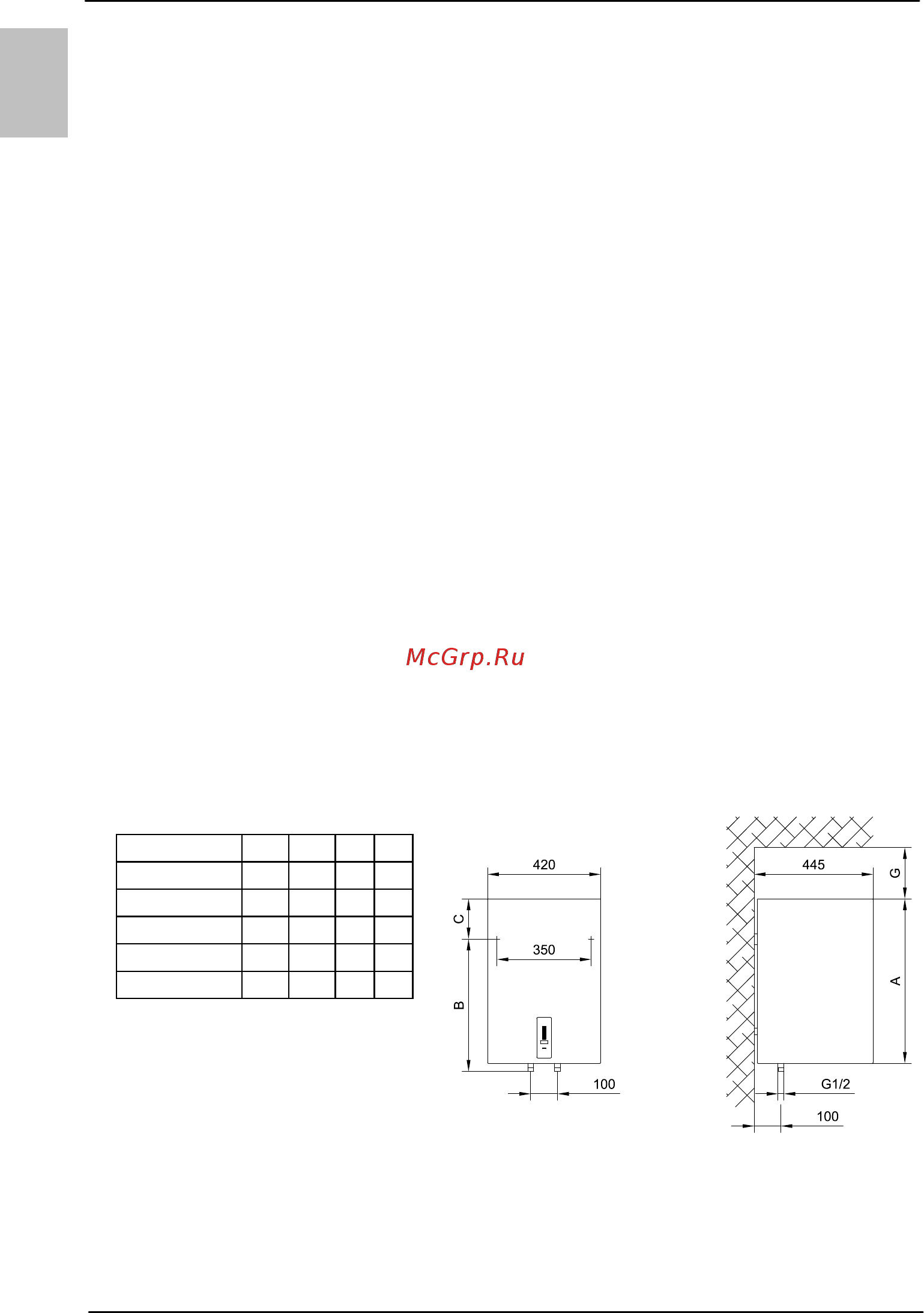

Sl. 1: Vertikalno montiranje na zid
Priključne i montažne mere bojlera [mm]
A B C G
OTGS 30 E5 510 310 235 180
OTGS 50 E5 690 470 250 260
OTGS 80 E5 950 735 245 360
OTGS 100 E5 1125 900 255 510
OTGS 120 E5 1300 900 430 510
