РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

•

SDM-3110

ПОРЯДОК УстАнОвКи и иЗвЛе-

ЧениЯ ПРОиГРывАтеЛЯ

Перед началом подключения убедитесь, что напряже-

ние в вашем автомобиле соответствует 12 В постоянно-

го тока с минусом на корпусе.

Отключите «-» клемму аккумулятора перед началом

установки для снижения вероятности повреждения

аппарата и предотвращения короткого замыкания при

подключении.

Выберите такое место для установки ресивера, чтобы

он не мешал водителю при управлении автомобилем.

Перед тем, как окончательно установить ресивер, под-

ключите электропроводку временно и убедитесь, что

все подсоединения выполнены верно.

Убедитесь, что подсоединения цветных проводов про-

изведены в соответствии со схемой и что аппарат и вся

аудиосистема работают правильно. Неправильное под-

соединение может вывести из строя ресивер (привести

к сбоям в работе) или повредить электрическую систе-

му автомобиля.

Для правильной установки используйте только те ком-

плектующие, которые поставляются с аппаратом. Ис-

пользование других комплектующих может повлечь за

собой неисправность.

Проконсультируйтесь с вашим дилером, если для уста-

новки необходимо просверлить отверстия или произ-

вести другие изменения в автомобиле.

Установите ресивер таким образом, чтобы он не мешал

водителю и не повредил пассажира в случае внезапной

остановки.

Угол наклона передней стороны ресивера не должен

превышать 30º.

Не устанавливайте ресивер в местах попадания прямых

солнечных лучей или горячего воздуха из отопителя, а

также в запыленных и загрязненных местах и местах с

сильной вибрацией.

Для обеспечения достаточной вентиляции прибора и

снижения риска возгорания не перекрывайте вентиля-

ционные отверстия корпуса и область радиатора.

Установку данного прибора должен выполнять профес-

сиональный технический специалист.

Перед началом установки следует внимательно прочи-

тать раздел «Меры предосторожности».

Подсоединение силового провода должно быть выпол-

нено в последнюю очередь.

Во избежание короткого замыкания все провода долж-

ны быть изолированы.

После установки все провода должны быть закрепле-

ны.

ПОРЯДОК УстАнОвКи и иЗвЛеЧениЯ АППАРАтА

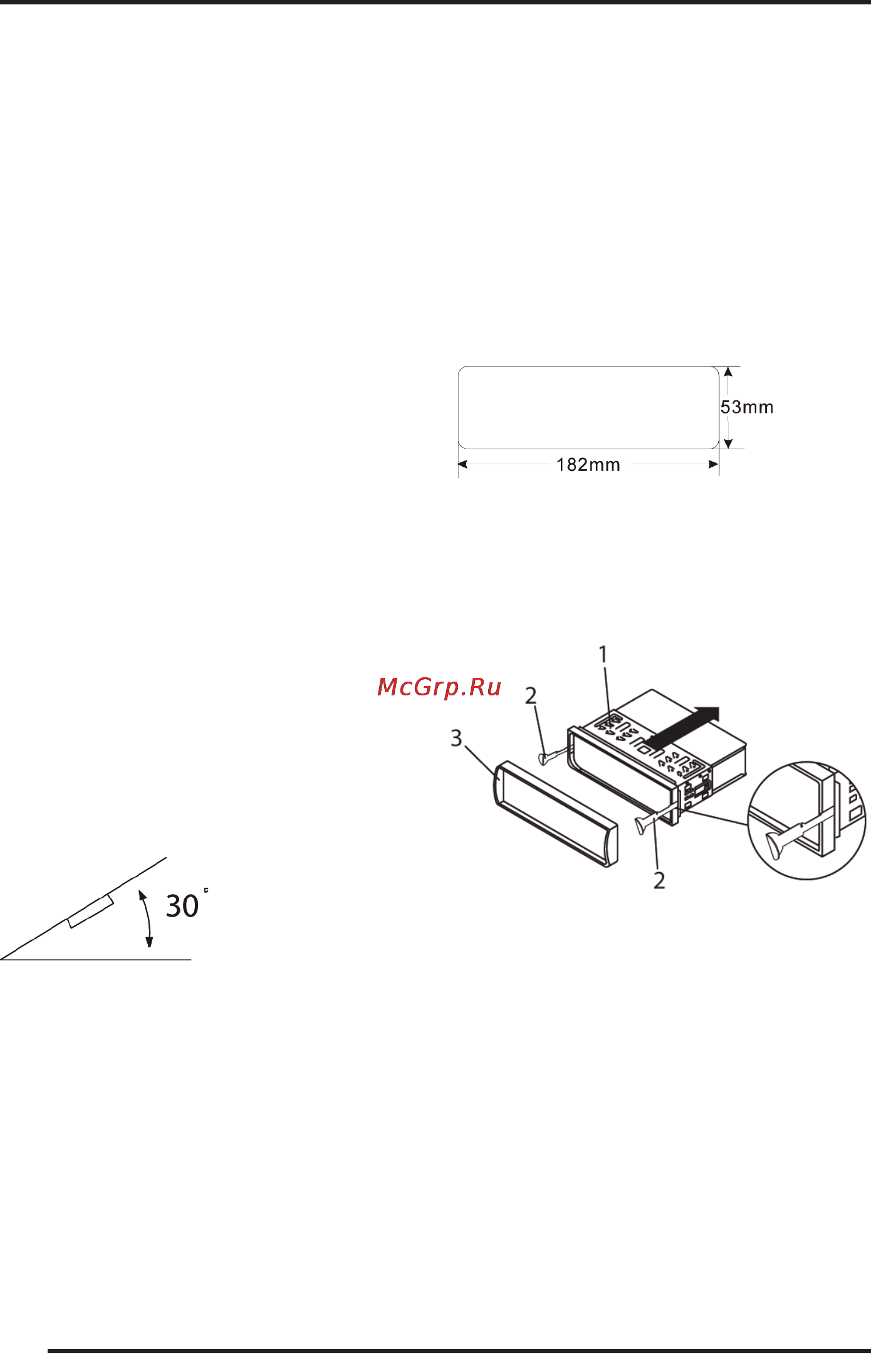

Для правильной установки устройства отсек приборной

панели должен соответствовать следующим разме-

рам:

Существует два метода установки: стандартный мон-

таж на передней панели и установка с помощью крон-

штейнов. Далее приводится описание обоих способов

установки с иллюстрациями.

ФРОнтАЛьный МОнтАЖ (МетОД 1)

1. Монтажная рама

2. Ключи

3. Обрамление

1. Вставьте до упора ключи, входящие в комплект по-

ставки ресивера, в пазы на боковых поверхностях пе-

редней панели и извлеките ресивер из монтажной

рамы.
