Руководство по эксплуатации
•
SDM-3110
6
отверстия приемника (отмеченные соответствующими
буквами названия марки машины «T» – Toyota или
«N»– Nissan) совпадут, и закрепите проигрыватель при
помощи 2-х винтов (5х5 мм) с каждой стороны.
Примечание:
Обрамление, монтажная рама и металличе-
ская скоба не используются при этом методе
установки.

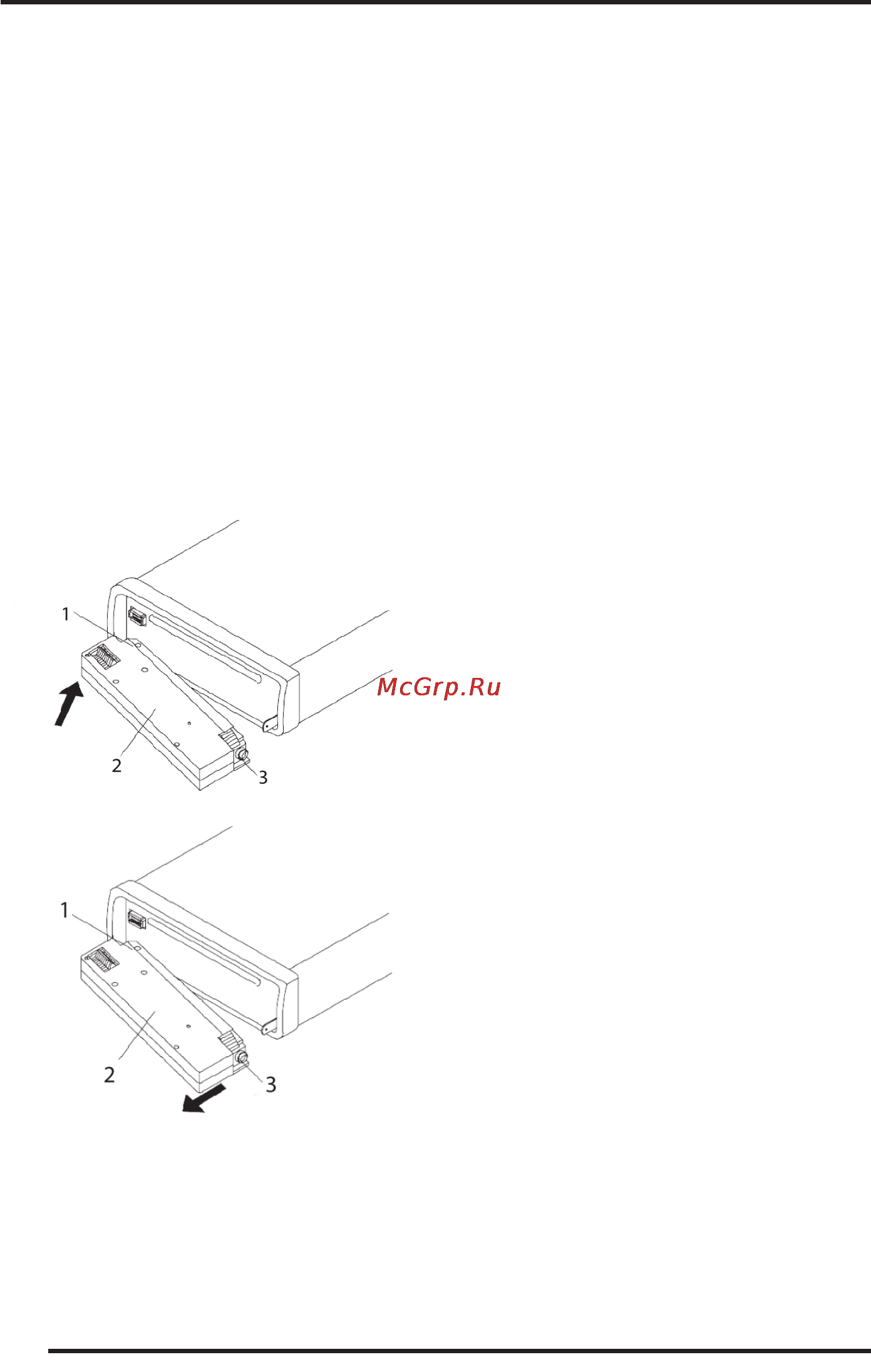

УстАнОвКА и снЯтие ПеРеДней
ПАнеЛи
УстАнОвКА ПеРеДней ПАнеЛи
1. Левая сторона
2. Передняя панель
3. Правая сторона
ПОДсОеДинениЯ
1. AM/FM антенна
2. Видео выход
3. Видео вход
4. Аудио выход, тыловой левый
5. Ауди овход, левый канал
6. Аудио выход, тыловой правый
7. Аудио вход, правый канал
8. Камера заднего вида
9. Выход сабвуфера
10. Часть А разъема ISO
11. Часть В разъема ISO
12. Автомобильная антенна (синий)
13. Клемма + аккумулятора (желтый)
14. Зажигание (красный)
15. Масса (-) (Черный)
16. Камера заднего вида (розовый)
17. Автомобильная антенна (синий)
18. Стояночный тормоз (оранжевый)
19. Правый тыловой громкоговоритель (+) (пурпур-
ный)
20. Правый тыловой громкоговоритель (-) (пурпурный/
черный)
21. Правый фронтальный громкоговоритель (+) (се-
рый)
22. Правый фронтальный громкоговоритель (-) (серый/
черный)
23. Левый фронтальный громкоговоритель (+) (белый)
24. Левый фронтальный громкоговоритель (-) (белый/
черный)
25. Левый тыловой громкоговоритель (+) (зеленый)
26. Левый тыловой громкоговоритель (-) (зеленый/
черный)
Обратите особое внимание на подсоединения 13 и 14. Эти
два провода могут различаться в зависимости от автомо-
биля. Если соединение будет выполнено неправильно,
предохранитель перегорит.
При выполнении подсоединений подключайте устрой-
ство к автомобильному аккумулятору только после на-
дежного монтажа устройства.
Для обеспечения качественного звука используйте ка-
чественные динамики с сопротивлением 4-8 Ом.
снЯтие ПеРеДней ПАнеЛи
