Руководство по эксплуатации

•

SDM-3110

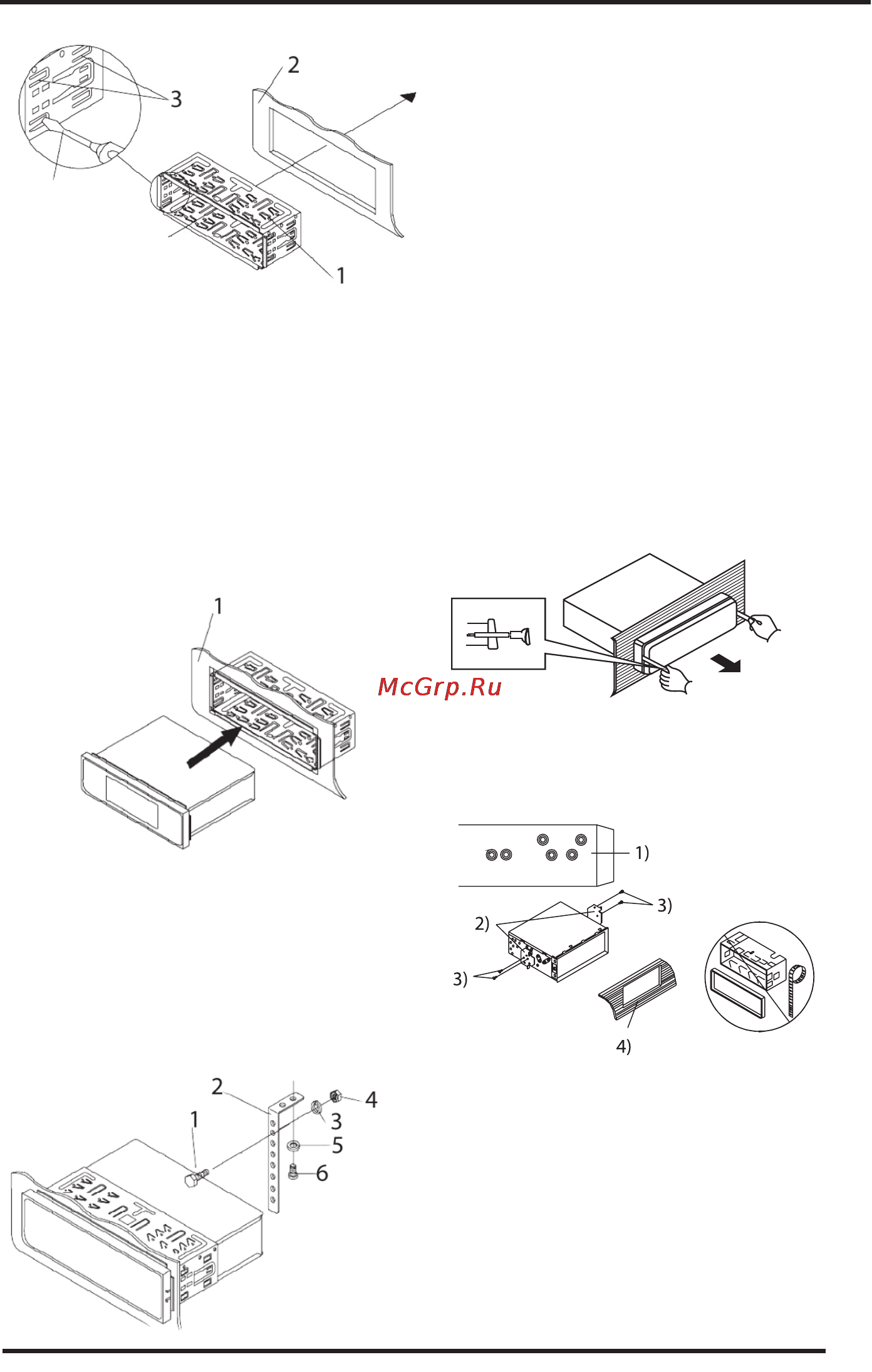

1. Монтажная рама

2. Приборная панель

3. Язычки

4. Отвертка

2. Вставьте монтажную раму (без ресивера) в отсек при-

борной панели и отогните «язычки» при помощи от-

вертки. Не все «язычки» подходят под размер прибор-

ной панели автомобиля, выберите наиболее

подходящие.

1. Приборная панель

Подсоедините к проигрывателю провода и кабели. Ак-

куратно вставьте проигрыватель в монтажную раму до

щелчка, следя при этом за положением подключенных

проводов, чтобы случайно не повредить их.

1. Крепежный болт

2. Металлическая скоба

3. Пружинная шайба

4. Гайка

5. Шайба

6. Винт-саморез

Закрепите тыловую часть ресивера при помощи метал-

лической скобы, как показано на рисунке. При необхо-

димости изогните ее. При установке короткая часть

монтажного болта должна быть ближе к ресиверу, а

длинная - к приборной панели автомобиля.

иЗвЛеЧение АППАРАтА

Вставьте до упора ключи, входящие в комплект постав-

ки ресивера, в пазы на боковых поверхностях передней

панели и извлеките ресивер из приборной панели, по-

тянув его на себя.

тыЛОвОй МОнтАЖ (МетОД 2)

Данный метод установки аппарата применяется для

автомобилей марки Nissan, Toyota. Используйте отвер-

стия, отмеченные соответствующими буквами N и T,

чтобы прикрепить аппарат к кронштейнам.

1) Вид сбоку. Расположение отверстий.

2) Кронштейны

3) Винт

4) Приборная панель

Выберите позицию, при которой винтовые отверстия

кронштейнов, закрепленных в автомобиле, и винтовые
