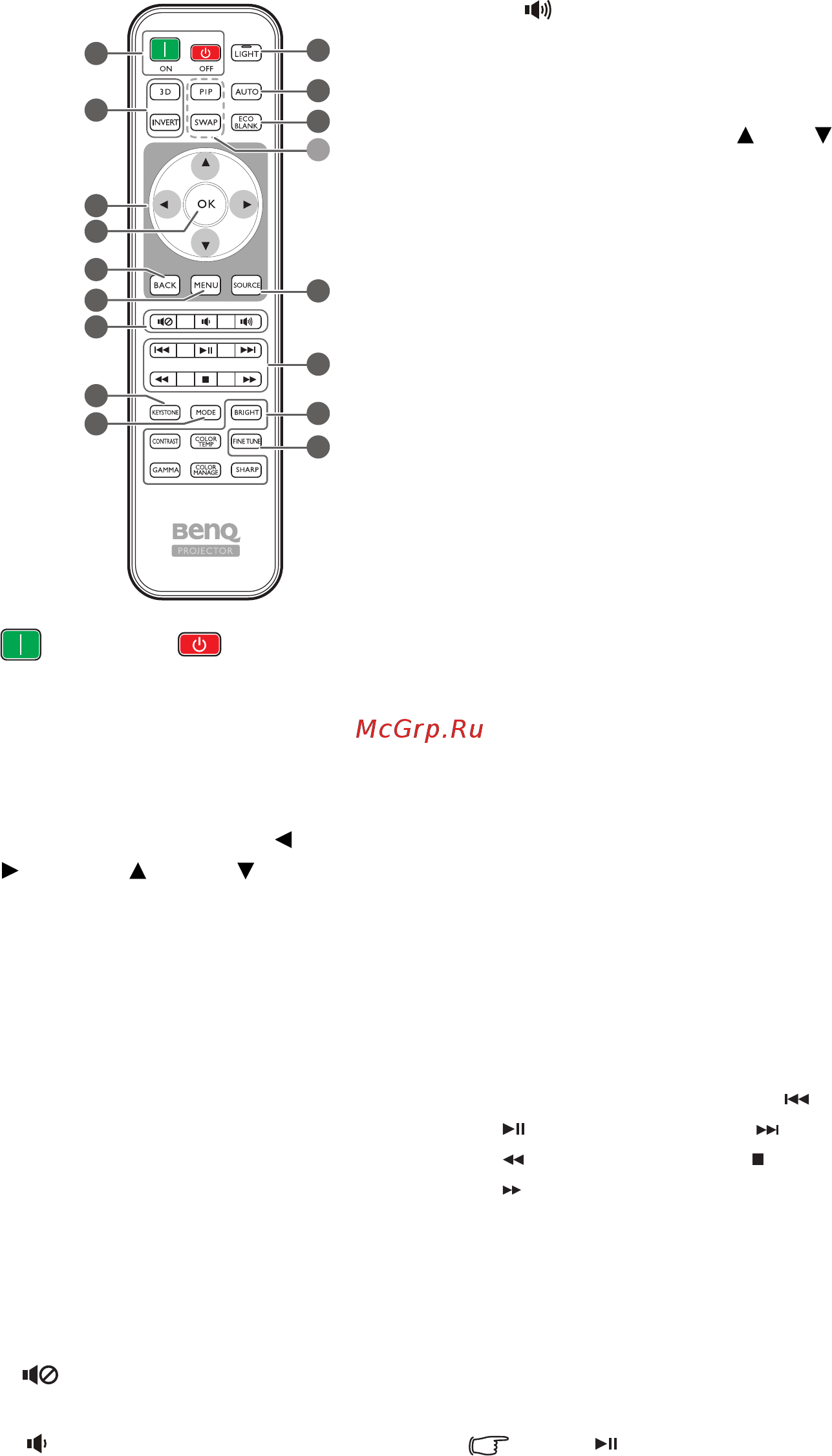

Обзор
Пульт ДУ
1. ON (ВКЛ.), OFF (ВЫКЛ.)
Используется для включения
и выключения проектора.
2. 3D, INVERT (ИНВЕРТИРОВАТЬ)
Открытие меню 3D и включение/
выключение функции инвертирования.
3. Кнопки со стрелками ( влево,
вправо, вверх, вниз)
При активном экранном меню кнопки
используются для выбора пунктов
меню и настроек.
4. OK
Подтверждение выбранного пункта
экранного меню.
5. BACK (НАЗАД)
Переход к предыдущему экранному
меню и
выход с сохранением настроек
меню.
6. MENU (МЕНЮ)
• Доступ к экранному меню.
• Выполняет выход и сохраняет
настройки меню.
7. Кнопки громкости
• : Включение и выключение звука
проектора.
• : Уменьшение уровня громкости
проектора.
• : Увеличение уровня громкости
проектора
8. KEYSTONE (ТРАПЕЦЕИДАЛЬНОСТЬ)
Открытие окна 2D Keystone (Тр. иск. 2D).
Используйте кнопки или для ручной
коррекции искаженного изображения
врезультате проекции под
углом.
9. MODE (РЕЖИМ)
Выбор доступного режима изображения.
10.LIGHT (ПОДСВЕТКА)
Светодиодная подсветка загорается
и продолжает гореть в течение
приблизительно 10 с при нажатии кнопок на
пульте ДУ. При повторном нажатии других
кнопок в течение 10 с светодиодная
подсветка отключается.
11. AUTO (авто)
Автоматический выбор оптимальных
параметров изображения.
12.ECO BLANK (Экон. - пустой экран)
Используется, чтобы скрыть изображение
на экране.
13.SOURCE (источник)
Вывод панели выбора источника сигнала.
14.Кнопки настройки качества изображения
Эти кнопки имеют те же функции, что и для
экранного меню.
15.FINE TUNE (ТОЧНАЯ НАСТРОЙКА)
Вывод окна Настройка температуры
цвета. Подробную информацию см.
в разделе Настройка температуры цвета.
16.Недоступные кнопки
Данные кнопки недоступны: PIP и SWAP
(ОБМЕН).
17.Кнопки управления устрйоствами HDMI,
совместимыми с
CEC ( назад,
воспроизведение вперед,
перемотка назад, остановка,
перемотка вперед)
Возврат к предыдущему файлу/
воспроизведение/переход к следующему
файлу/перемотка назад/остановка/
перемотка вперед во время
воспроизведения медиафайлов. Доступно
только при управлении устройствами
HDMI,совместимыми с CEC.
Кнопка не ставит видео на паузу.
