8
Обзор

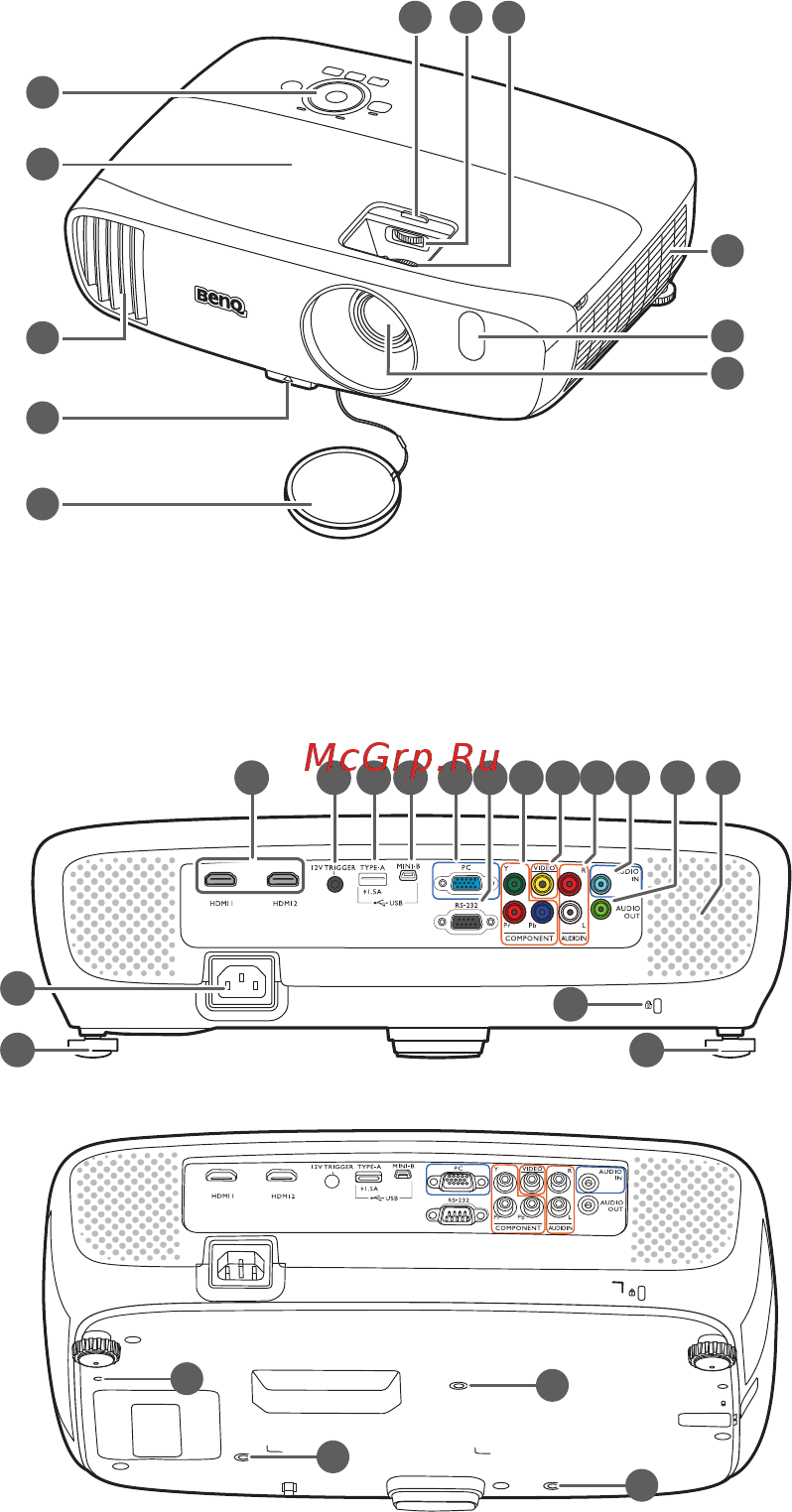

Внешний вид проектора
Вид спереди исверху
1. Панель управления (Подробнее см.
Панель управления.)
2. Крышка лампы
3. Вентиляционное отверстие (выпуск
теплого воздуха)
4. Кнопка регулятора наклона
5. Крышка объектива
6. Крышка отдела линзы
7. Колесо смещения линзы
8. Регулятор фокуса и масштаба
9. Вентиляционное отверстие (вход
охлаждающего воздуха)
10.Передний ИК датчик
11. Проекционный объектив
12.Входной порт(-ы) HDMI
13.Терминал выхода 12 В пост.тока
Подает сигнал на
внешние устройства,
такие как электрический экран,
регулятор освещенности и т. п.
14.Гнездо USB, тип A
Используется для зарядки приемника
беспроводного комплекта FHD
(дополнительная принадлежность).
15.Порт USB Mini-B
Используется для обслуживания.
16.Разъем входного сигнала RGB (ПК)/
компонентного видеосигнала (YPbPr/
YCbCr)
17.Порт управления RS-232
Используется для связи с ПК или
системой управления/автоматической
системой домашнего кинотеатра.
18.Входы компонентного
видео (RCA)
Поддержка видеосигналов Y/P
B/PR или
Y/C
B/CR.
19.Разъем видеовхода
20.Входные аудиоразъемы (Л/П)
21.Разъем аудиовхода
22.Разъем аудиовыхода
23.Решетка динамика
24.Гнездо шнура питания переменного
тока
25.Задние ножки регулятора наклона
26.Разъем для замка Kensington
27.Отверстия для потолочного монтажа
28.Монтажные отверстия для
беспроводного комплекта FHD
Вид сзади иснизу
1
2
10
11
9
6 7 8
5
3
4
Подробнее см. Подключение
видеоизображения.
27
28
27
27
14 15 1613
18 21 22 23
17
19 20
12
24
25 25
26
