14
Установка

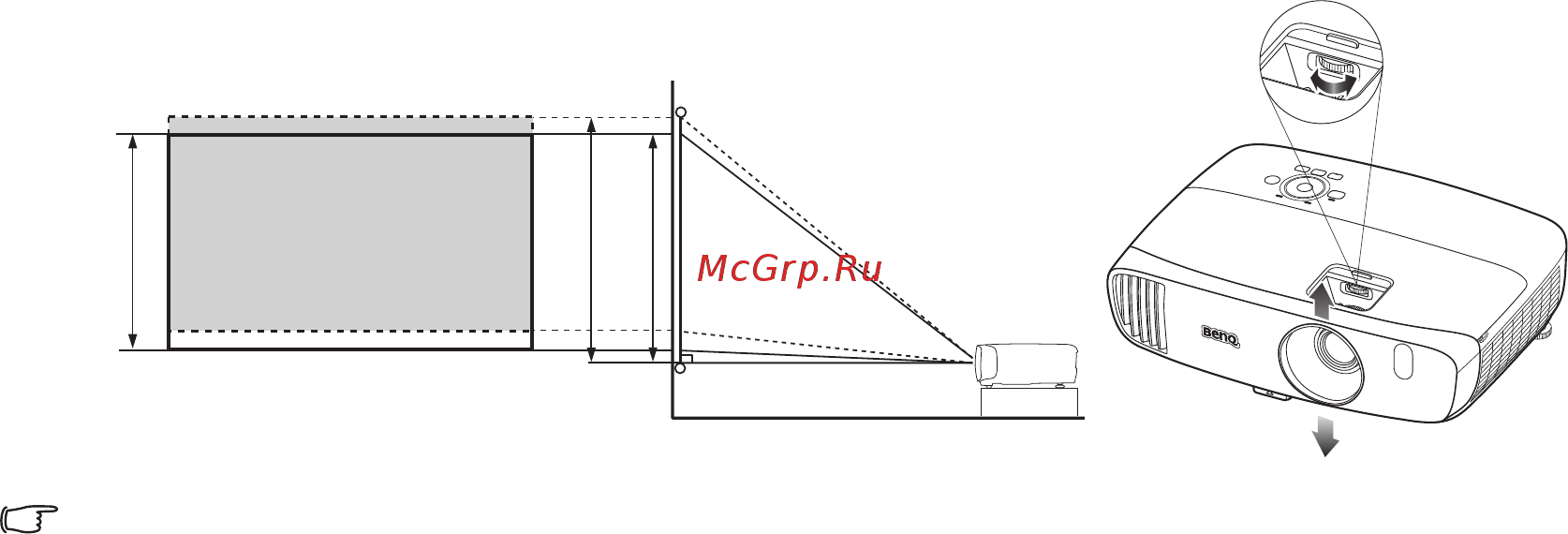

Вертикальное смещение объектива проектора
Вертикальное смещение объектива обеспечивает удобство установки проектора. Это
позволяет расположить проектор немного выше или ниже верхнего уровня проецируемого
изображения.
Смещение объектива выражается в процентах от высоты проецируемого изображения.
Используйте колесо для смещения объектива проектора вверх или вниз в допустимом
диапазоне в зависимости от нужного положения изображения.
• Настройка смещения объектива не приводит к ухудшению качества изображения.
В маловероятных случаях, когда возникает искажение изображения, см. Настройка
проецируемого изображения.
100%
105%
115%
