16
Подключение

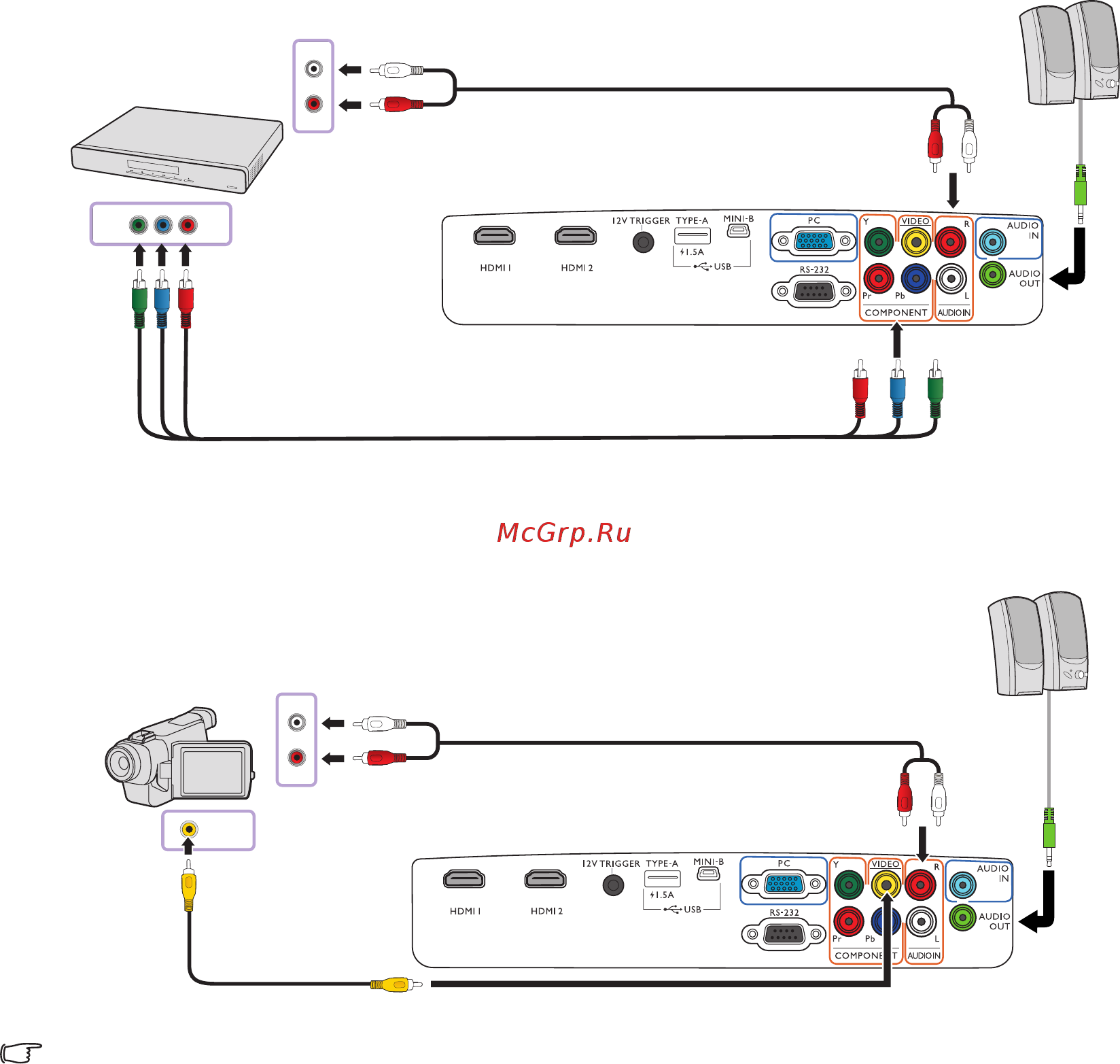

Подключение видеоустройств, оснащенных
компонентным видеовыходом
Для подключения к устройствам с видеовыходами предусмотрены разъемы
компонентного видео типа RCA.
Подключение видеоустройств
Подключите видеоустройство к проектору с помощью композитного видеокабеля.
Если после включения проектора и выбора соответствующего источника видеосигнала
воспроизведение видео не происходит, проверьте включение и исправность источника
видеосигнала.
АВ-оборудование:
DVD-плеер, цифровой
тюнер, и т.п.
Кабель компонентного видео
Динамики
Аудиокабель
композитный видеокабель
АВ оборудование
Динамики
Аудиокабель
