Es
9
Conexiones
! Conecte el cable de alimentación a una toma de corriente cuando se hayan completado todas las conexiones.
! Apague esta unidad y desconecte el cable de alimentación de la toma de corriente antes de conectar componentes o cambiar las conexiones.
! Consulte el manual de instrucciones de los componentes que se van a conectar.
! Asegúrese de usar el cable de alimentación incluido.
! Conecte directamente esta unidad y el ordenador con el cable USB incluido.

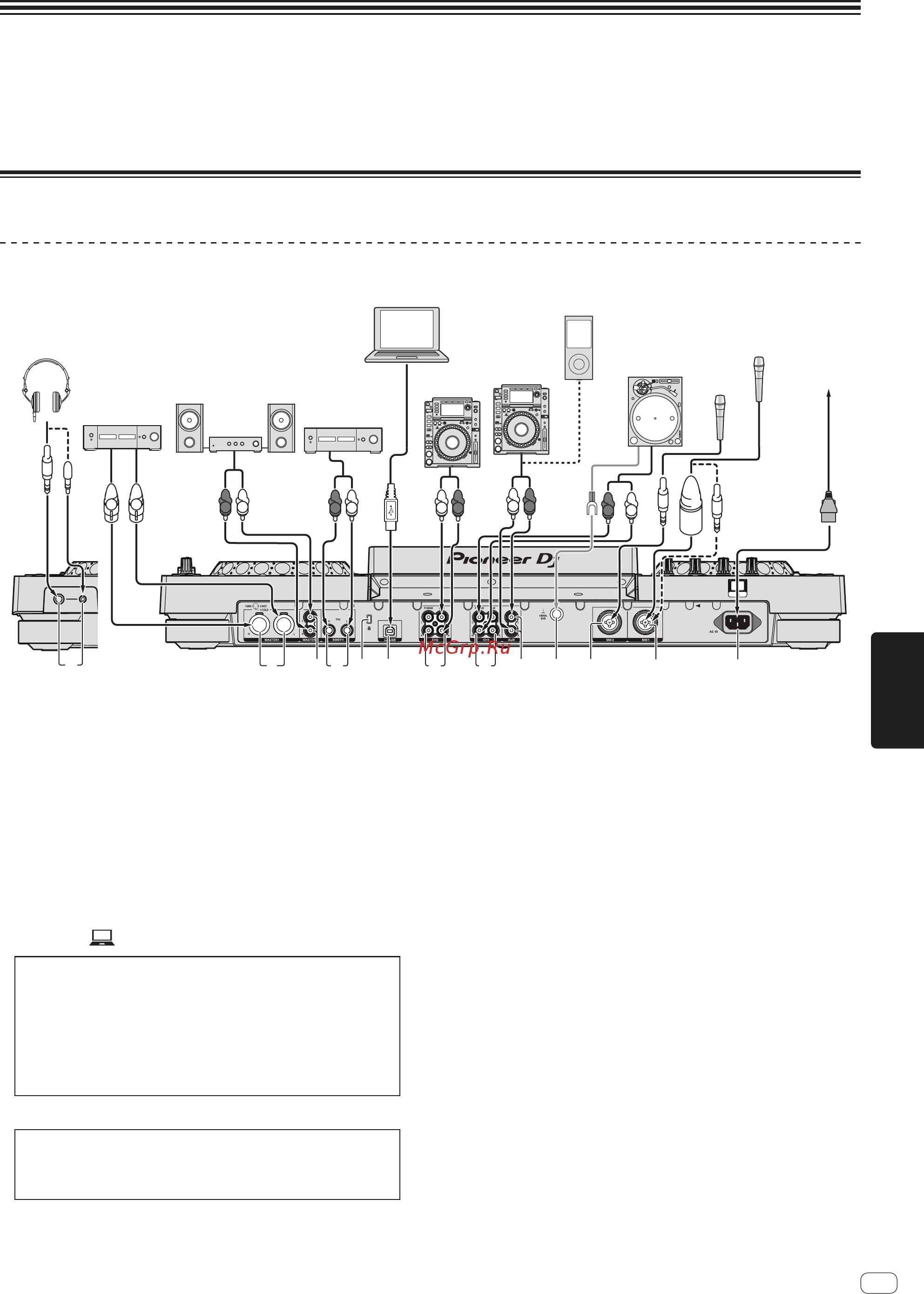

Conexión de los terminales de entrada/salida
Panel posterior, panel frontal
1 62 3 4 5 7 7 9
a
b
8 c
R
L
R
L
R
L
R
L
L
R
R
L
Aparato de audio portátil
Auriculares
Amplificador de
potencia, altavoces
activos, etc.
Amplificador de potencia,
altavoces activos, etc.
Amplificador de
potencia (para
monitor de cabina)
Software
DJ
Ordenador
Reproductor DJ
Reproductor DJ
Reproductor analógico
Micrófono
Micrófono
A la toma de
corriente
Cable de
alimentación
Panel frontal
Panel trasero
1 Terminales PHONES
2 Terminales MASTER1
! Tenga cuidado para no conectar por error el cable de ali-
mentación de otra unidad al terminal [MASTER 1].
! No conecte el terminal que puede suministrar alimentación
fantasma al terminal [MASTER 1].
3 Terminales MASTER2
4 Terminales BOOTH
5 Ranura de seguridad Kensington
6 Terminal
USB
Este producto cumple las normas relacionadas con
el ruido electromagnético cuando se conecta a otro
equipo por medio de cables (con núcleos de ferrita
incluidos) y conectores blindados.
Use sólo los cables de conexión accesorios
suministrados.
D44-8-1-2b_A1_Es
Los núcleos de ferrita tienen la finalidad de impedir el
ruido electromagnético, no los quite.
D44-8-1-4_A1_Es
7 Terminales LINE/PHONO
8 Terminal AUX
9 Terminal SIGNAL GND
a Terminal MIC2
b Terminal MIC1
c AC IN
Español
