Nl
9
Nederlands
Aansluitingen
! Steek de stekker pas in het stopcontact nadat alle aansluitingen zijn voltooid.
! Zet dit toestel uit en haal het stroomsnoer uit het stopcontact voordat u componenten aansluit of aansluitingen wijzigt.
! Raadpleeg de bedieningshandleiding voor de aan te sluiten componenten.
! Gebruik alleen het bijgeleverde netsnoer.
! Sluit dit toestel en de computer direct op elkaar aan met behulp van de meegeleverde USB-kabel.

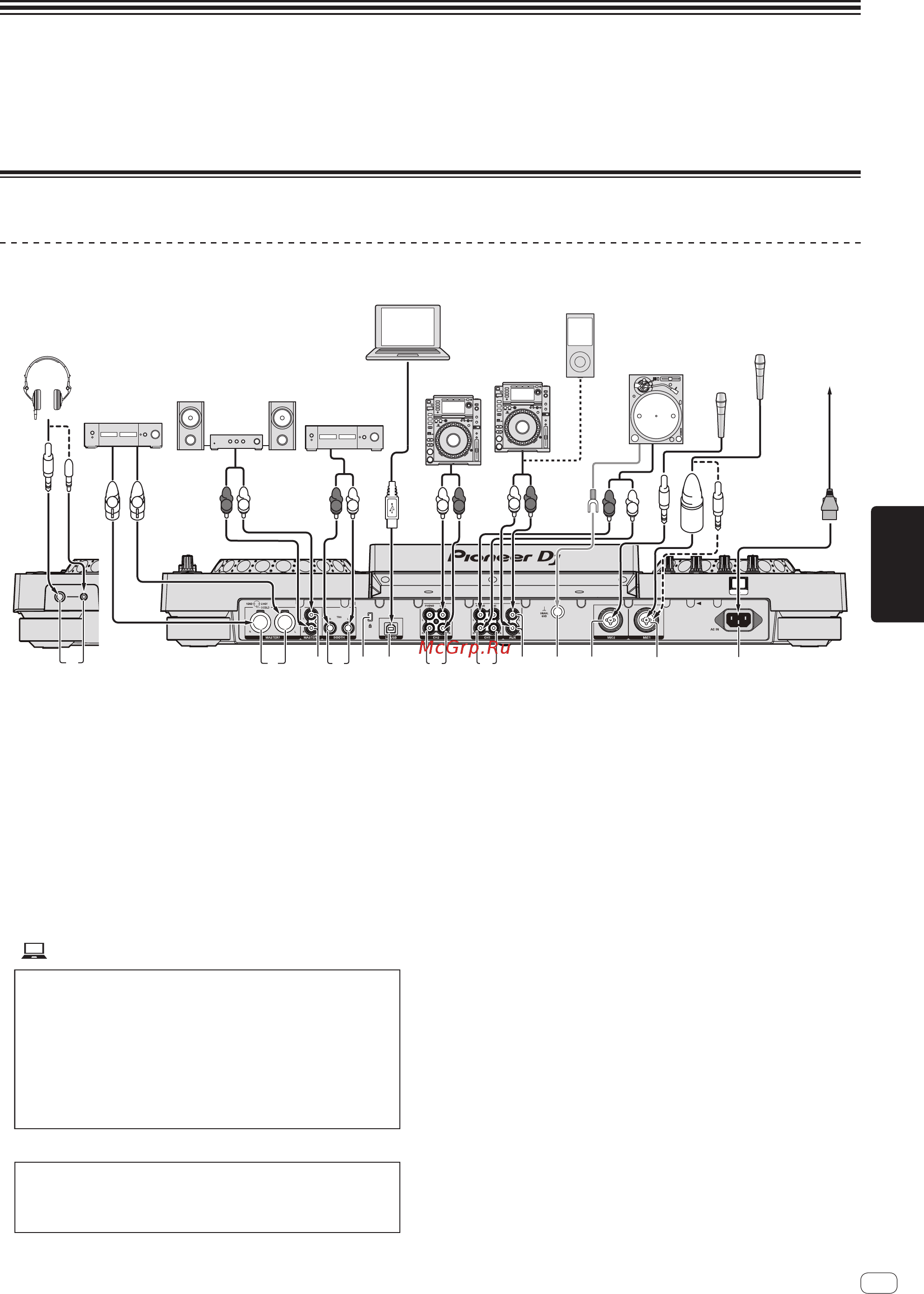

Aansluiten van de ingangs-/uitgangsaansluitingen
Achterpaneel, voorpaneel
1 62 3 4 5 7 7 9
a
b
8 c
R
L
R
L
R
L
R
L
L
R
R
L
Draagbare audio-apparatuur
Analoge speler
Microfoon
Microfoon
Naar stopcontac
t
Stroomsnoer
Hoofdtelefoon
Eindversterker,
luidsprekers met
eigen stroomvoorzie-
ning enz.
Eindversterker, luidsprekers
met eigen stroomvoorziening enz.
Eindversterker
(voor een boothmonitor)
DJ-
software
Computer
DJ-speler
DJ-speler
Voorpaneel
Achterpaneel
1 PHONES-aansluitingen
2 MASTER1-aansluitingen
! Wees voorzichtig dat u niet per ongeluk het stroomsnoer
van een ander toestel probeert aan te sluiten op de
[MASTER 1] aansluiting.
! Maak niet de aansluiting die fantoomvoeding kan geven
aan de [MASTER 1]-aansluiting.
3 MASTER2-aansluitingen
4 BOOTH-aansluitingen
5 Kensington-beveiligingsgleuf
6
USB-aansluiting
Dit product voldoet aan de regelgeving betreffende
elektromagnetische ruis en interferentie wanneer het
is verbonden met andere apparatuur via
afgeschermde kabels (voorzien van ferrietkernen) en
aansluitingen.
Gebruik uitsluitend de meegeleverde
verbindingskabels.
D44-8-1-2b_A1_Nl
De ferrietkernen zijn bedoeld om elektromagnetische
ruis te voorkomen, dus verwijder ze niet.
D44-8-1-4_A1_Nl
7 LINE/PHONO-aansluitingen
8 AUX-aansluiting
9 SIGNAL GND aansluiting
a MIC2-aansluiting
b MIC1-aansluiting
c AC IN
Nederlands
