Pioneer XDJ-RX2 [41/68] Ligações
![Pioneer XDJ-RX2 [41/68] Ligações](/views2/1453625/page41/bg29.png)
Pt
9
Ligações
! Uma vez concluídas todas as ligações, ligue o cabo de alimentação a uma tomada de corrente.
! Antes de ligar componentes ou alterar as ligações, desligue a unidade e retire a ficha do cabo de alimentação da tomada de corrente.
! Consulte o manual de instruções dos componentes que vai ligar.
! Certifique-se de que utiliza o cabo de alimentação incluído.
! Ligue diretamente esta unidade ao computador utilizando o cabo USB incluído.

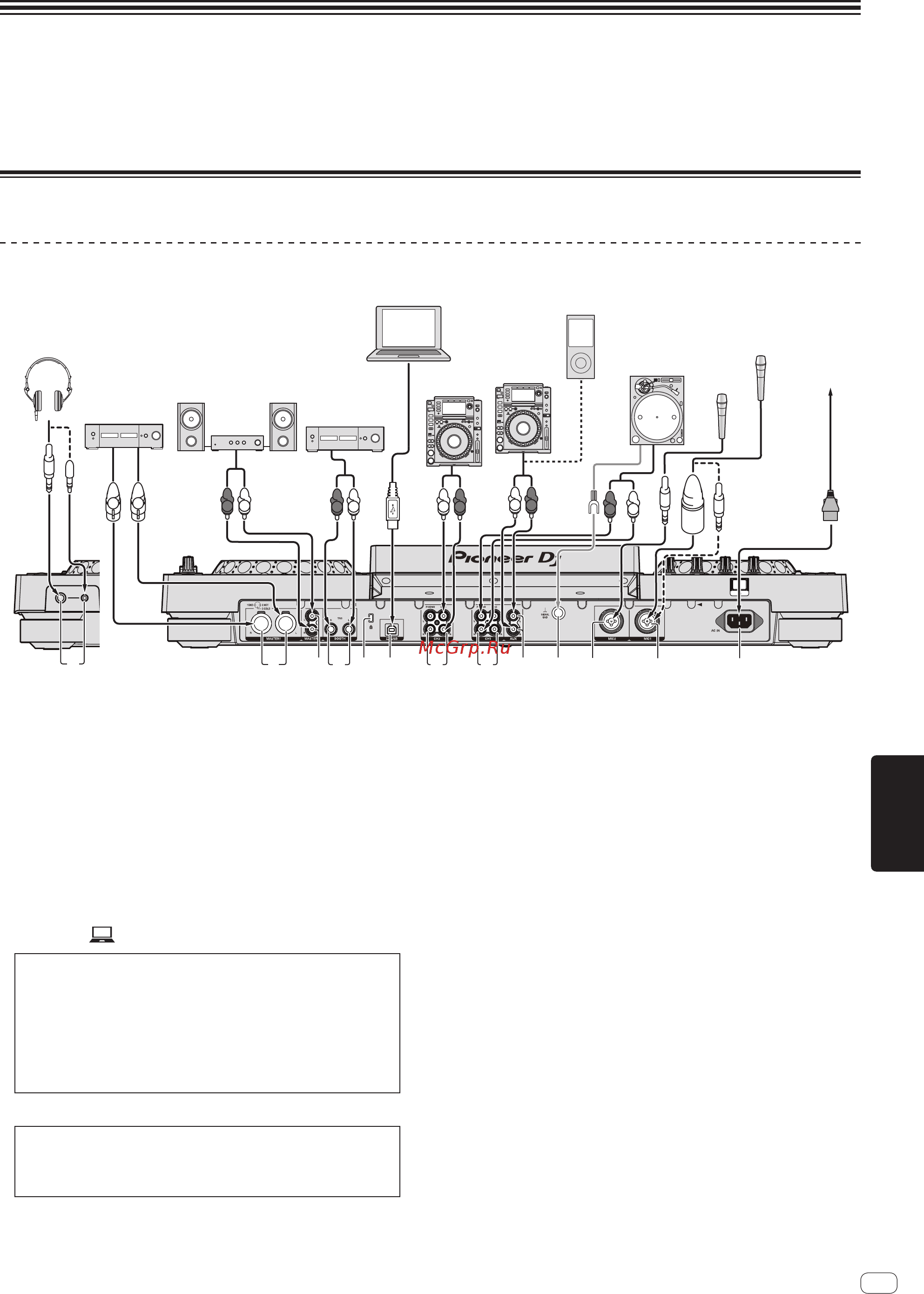

Ligar terminais de entrada/saída
Painel posterior, painel frontal
1 62 3 4 5 7 7 9
a
b
8 c
R
L
R
L
R
L
R
L
L
R
R
L
Dispositivo de áudio portátil
Amplificador
alimentado,
altifalantes
alimentados, etc.
Amplificador alimentado,
altifalantes alimentados, etc.
Amplificador
alimentado
(para monitor
da cabine)
Auscultadores
Software
de DJ
Computador
Leitor de DJ
Leitor de DJ
Leitor analógico
Microfone
Microfone
Para a
saída de
alimentação
Cabo de
alimentação
Painel frontal
Painel posterior
1 Terminais PHONES
2 Terminais MASTER1
! Tenha cuidado para não inserir acidentalmente o cabo de
alimentação de outra unidade no terminal [MASTER 1].
! Não ligue o terminal que pode fornecer alimentação fan-
tasma (phantom) ao terminal [MASTER 1].
3 Terminais MASTER2
4 Terminais BOOTH
5 Ranhura de segurança Kensington
6 Terminal
USB
Este produto está em conformidade com os
regulamentos de ruído electromagnético quando
ligado a outro equipamento através de fichas e cabos
(com Ferrite - núcleos unidos) blindados.
Utilize apenas os cabos de ligação de acessórios
fornecidos.
D44-8-1-2b_A1_Pt
Os núcleos de ferrite destinam-se a impedir o ruído
electromagnético, não os remova.
D44-8-1-4_A1_Pt
7 Terminais LINE/PHONO
8 Terminal AUX
9 Terminal SIGNAL GND
a Terminal MIC2
b Terminal MIC1
c AC IN
Português
