Установка устройств - 14 -

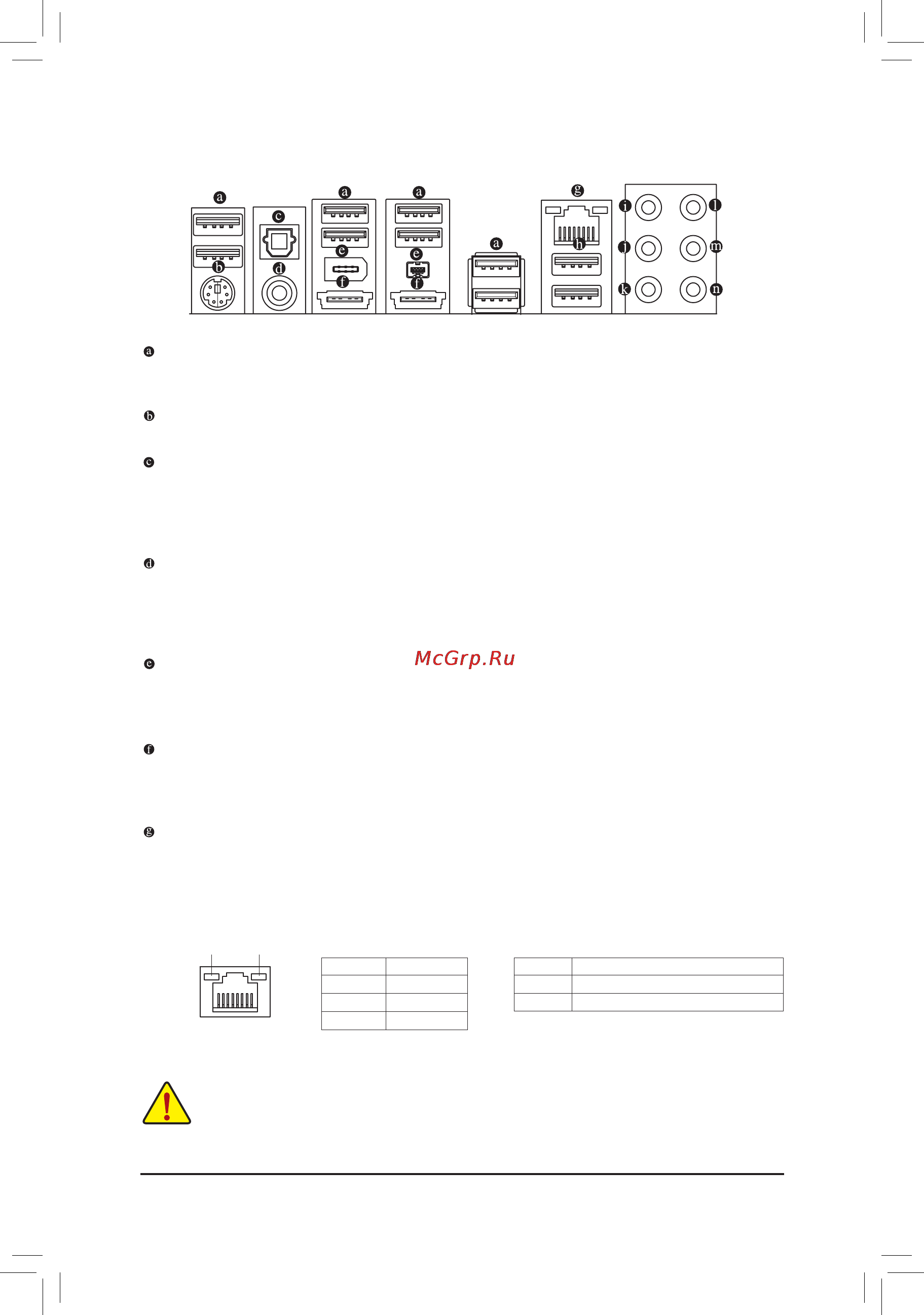

1-7 Интерфейсныеразъемыназаднейпанели
ПортUSB2.0/1.1
USB порт поддерживает спецификацию USB 2.0/1.1 и предназначен для подключения клавиатуры,
мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-интерфейсом.
PS/2портклавиатурыилимыши
Этот порт предназначен для подключения мыши и клавиатуры с интерфейсом PS/2.
Оптический«Выход»цифровогоS/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
Коаксиальный«Выход»цифровогоS/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный коаксиальный кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
ПортIEEE1394a
Разъем с поддержкой спецификации IEEE 1394a, высокоскоростной, широкополосный с
возможностью «горячего» подключения. Используйте этот порт для подключения IEEE 1394a
устройств.
ПортeSATA3Gb/s
Этот порт соответствует спецификации SATA II (3Gb/s) и совместим со стандартом SATA (1,5Gb/
s). Используйте этот порт для подключения внешних SATA устройств. Смотри инструкцию по
созданию RAID массивов в главе 5, «Конфигурирование SATA жестких дисков».
СетеваярозеткаRJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Активность индикатора:
Состояние Пояснения
Мигает Осуществляется прием и передача данных
Выключен Прием и передача данных отсутствуют
Индикатор LAN-соединения/Скорость:
Состояние Пояснения
Оранжевый 1 Гбит/с
Зеленый 100 Мбит/с
Выключен 10 Мбит/с
Индикатор
активности LAN-
порта
Индикатор LAN-
соединения/
Скорость
Порт LAN-
интерфейса
• Прежде чем удалять кабель из сетевой розетки RJ-45, размещенной на задней панели
корпуса ПК, разорвите соединение с сетевым устройством, отключив от него LAN-кабель,
а уже затем отключите его от разъема на системной плате.
• Удалять LAN-кабель из сетевой розетки RJ-45 следует аккуратно в направлении
перпендикулярном задней стенке корпуса ПК (не раскачивая и не изгибая).
