Gigabyte GA-890XA-UD3 (rev.2.0) [22/27] F_audio разъемфронтальнойаудиопанели
![Gigabyte GA-890XA-UD3 (rev.2.0) [22/27] F_audio разъемфронтальнойаудиопанели](/views2/1045399/page22/bg16.png)

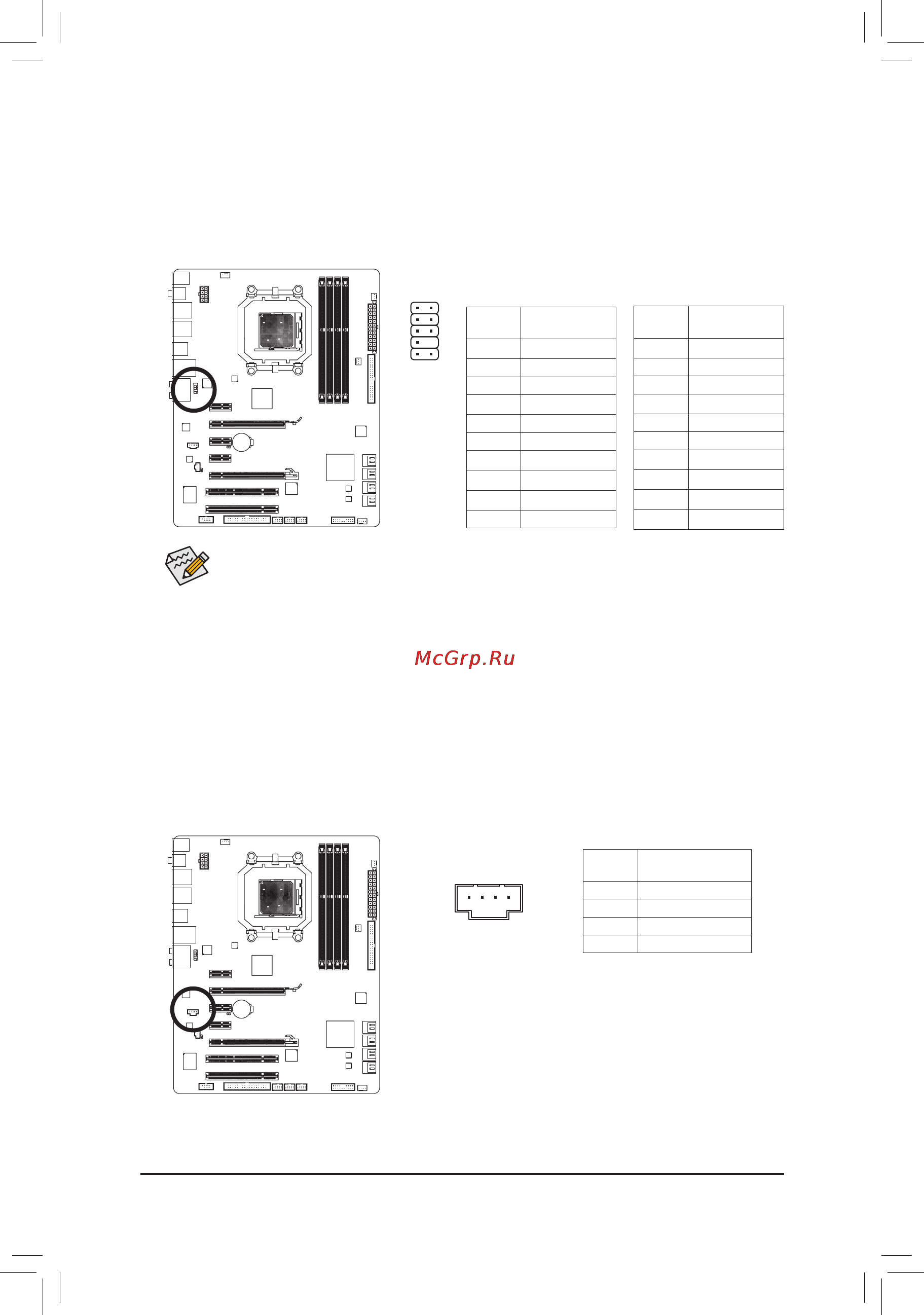

Установка устройств - 22 -
12) F_AUDIO(Разъемфронтальнойаудиопанели)
Группа контактов на передней панели поддерживает аудиоподсистемы класса Intel High
Denition audio (HD) и AC’97, и предназначена для подключения аудиомодуля ПК. Выполняя
процедуру подключения, соблюдайте полярность, следуя инструкции. Некорректное подключение
компонентов влечет за собой неработоспособность аудиоподсистемы, а в отдельных случаях
даже выход ее из строя.
• По умолчанию фронтальная панель настроена на работу с аудиоподсистемой
класса HD Audio. Для того, чтобы правильно сконфигурировать фронтальную панель
для совместной работы с аудиоподсистемой AC’97 обратитесь за дополнительной
информацией к Главе 5 «Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы».
• Разъемы аудиоподсистемы представлены как на передней, так и на задней панели
системного блока. Если требуется активировать режим Mute (временное отключение
аудиосигнала) для задней панели, обратитесь к Главе 5 «Конфигурирование 2/4/5.1/7.1-
канальной аудиоподсистемы» (только для шасси с фронтальной панелью HD Audio).
• Некоторые шасси оснащены фронтальной панелью, конфигурация которой отличается
от стандартной. Для получения информации о конфигурировании аудиомодуля
обратитесь к изготовителю корпуса.
13) CD_IN(РазъемCD_IN)
Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя.
1 2
9 10
1
Нумерация
контактов
Пояснения
1
CD-L (Левый канал)
2 GND (контакт Земля)
3 GND (контакт Земля)
4
CD-R (Правый канал)
Для фронтальной панели HD
Audio:
Нумерация
контактов
Пояснения
1
MIC2_L
2
GND
3 MIC2_R
4
-ACZ_DET
5 LINE2_R
6
GND
7
FAUDIO_JD
8
Контакт отсутствует
9
LINE2_L
10
GND
Для фронтальной панели AC’97
Audio:
Нумерация
контактов
Пояснения
1
MIC
2
GND
3 MIC Power
4
NC
5 Line Out (R)
6 NC
7
NC
8
Контакт отсутствует
9
Line Out (L)
10
NC
