- 23 - Установка устройств

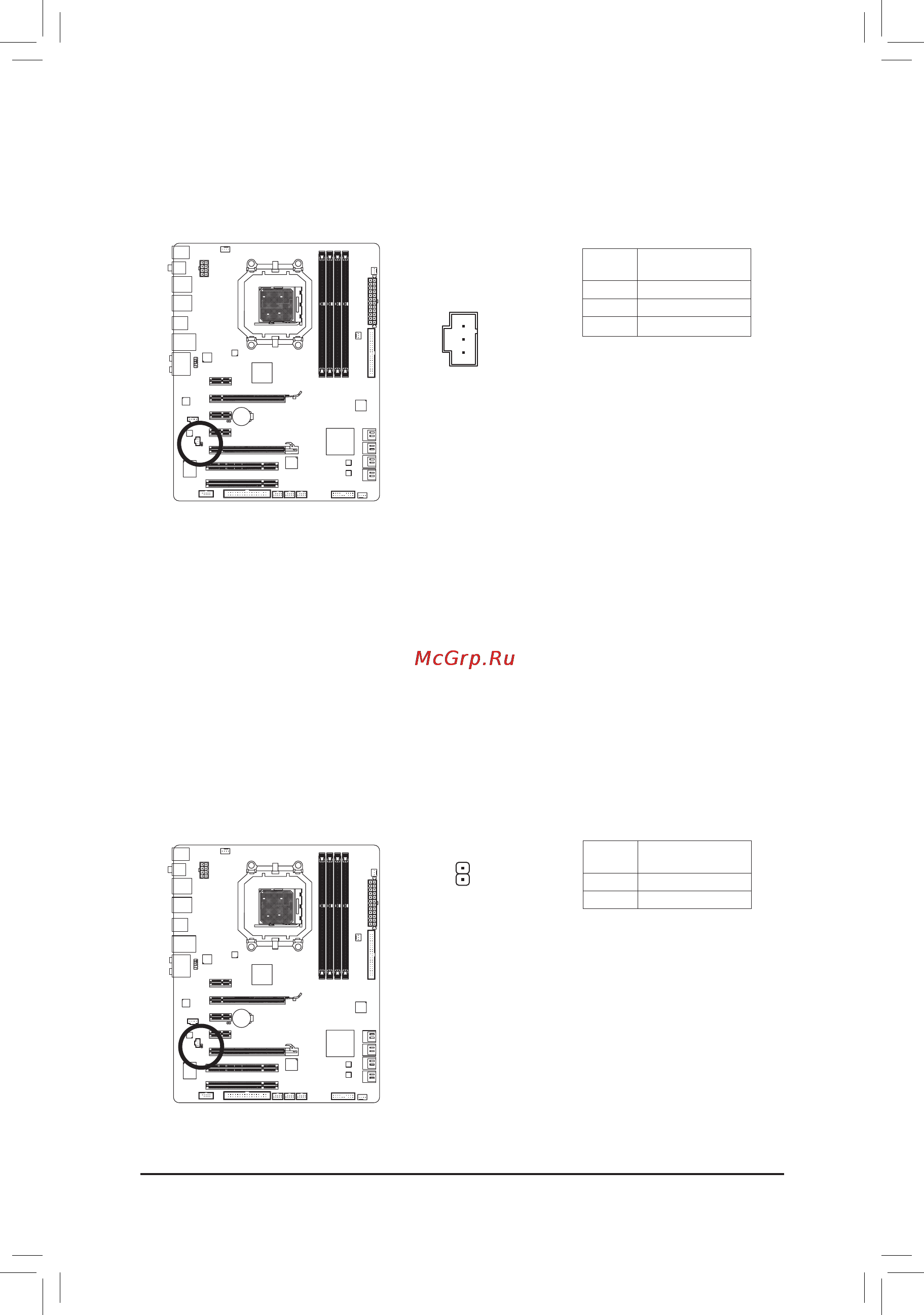

14) SPDIF_IN(Разъем«Вход»S/PDIF-интерфейса)

Группа контактов предназначена для подключения разъема «Вход» цифрового аудиоинтерфейса

S/PDIF и предполагает наличие специального оптического кабеля. По вопросам приобретения

оптического кабеля обратитесь к локальному дилеру.

15) SPDIF_OUT(Разъем«Выход»S/PDIF-интерфейса)

Группа контактов предназначена для подключения разъема «Выход» цифрового

аудиоинтерфейса S/PDIF к внешним устройствам и платам расширений (например, современные

графические и аудиоплаты). Разъем S/PDIF Out становится востребован в тех случаях,

когда необходимо вывести звуковой сигнал на внешние устройства обработки звука после

его преобразования средствами иных интерфейсов (например, HDMI). За дополнительной

информацией о подключении к системе устройств через S/PDIF-интерфейс обратитесь к

Руководству пользователя соответствующей платы расширения.

Нумерация

контактов

Пояснения

Power

2 SPDIFI

3 GND (заземление)

Нумерация

контактов

Пояснения

SPDIFO

2 GND (контакт Земля)
