Gigabyte GA-890XA-UD3 (rev.2.0) [18/27] Установка устройств 18

Мощность блока питания должна быть достаточной для того чтобы обеспечить потребности всех установленных в системе компонентов желательно с небольшим запасом например 500 вт блок питания или более мощный в противном случае работоспособность системы оказывается нестабильной или старт компьютера вовсе невозможен 17

Разъемпитания 17

С помощью этого разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства инсталлированы должным образом разъем питания сконструирован таким образом чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания правильно сориентируйте 24 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12 в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 17

Fdd разъемфлоппи дисковода 18

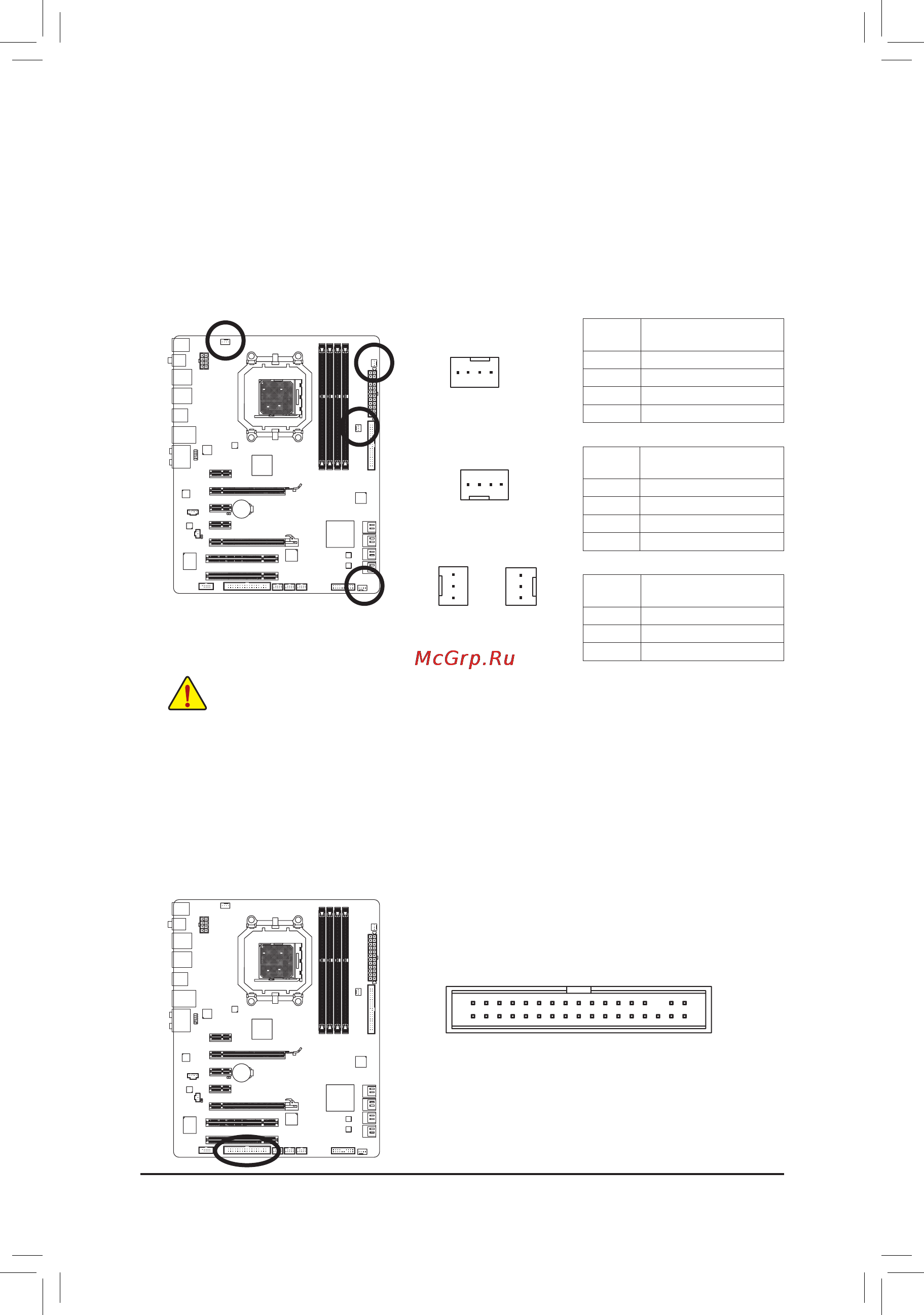

На системной плате установлены 4 контактные разъемы cpu_fan и sys_fan1 для подключения вентилятора системы охлаждения цп и системного вентилятора а также 3 контактные разъемы sys_fan2 и pwr_fan для подключения системного вентилятора и вентилятора блока питания подключая вентиляторы к этим разъемам соблюдайте полярность черный провод кабеля соответствует контакту земля системная плата поддерживает возможность регулировки скорости вращения вентилятора цп для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор который выводит нагретые воздушные массы за пределы корпуса пк 18

Надлежащий теплоотвод помните что перегрев процессора или чипсета может вывести эти компоненты из строя или система будет работать не стабильно 18

Перемычки для замыкания контактных групп fan разъемов 18

Разъем fdd применяется для подключения флоппи дисковода поддерживаются следующие типы флоппи дисководов 360 kбайт 720 kбайт 1 mбайт 1 4 mбайт и 2 88 mбайт перед тем как подключать устройство найдите контакт 1 на флоппи дисководе и интерфейсном кабеле контакт 1 на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета шлейфа по вопросам приобретения кабеля для флоппи дисковода обращайтесь к локальному дилеру 18

Разъемыcpu_fan sys_fan1 sys_fan2 pwr_fanдляподключениявентиляторов 18

Убедитесь в том что подключенные к системе вентиляторы цп и чипсета обеспечивают 18

Установка устройств 18 18

Эти разъемы не требуют установки дополнительных перемычек не используйте 18

Ide разъемide 19

Разъемыsata3_0 1 2 3 4 5 пропускнаяспособностьsata интерфейса6гбит с 19

Чипсетamdsb850 19

Bat батарея 20

Батарея предназначена для сохранения значений критичных параметров в cmos например конфигурация bios и системное время в те моменты когда компьютер выключен замените батарею если падение напряжения достигло критичного уровня или значения cmos не точны или не могут быть сохранены 20

Для конфигурирования raid массивов уровня 0 и 1 вам потребуется как минимум два жестких диска 20

Разъем sata соответствует спецификации sata ii и sata пиковая пропускная способность 3 гбит с и 1 5 гбит с соответственно каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер gigabyte sata2 предоставляет возможность организовать для дисковой подсистемы массив уровня raid 0 и raid 1 дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 20

Разъемыgsata2_6 7 пропускнаяспособностьsata интерфейса3гбит с 20

Установка устройств 20 20

Чипсетgigabytesata2 20

F_panel разъемфронтальнойпанели 21

Acz_det 22

Cd_in разъемcd_in 22

F_audio разъемфронтальнойаудиопанели 22

Faudio_jd 22

Line out l 22

Line2_l 22

Mic2_l 22

Группа контактов на передней панели поддерживает аудиоподсистемы класса intel high definition audio hd и ac 97 и предназначена для подключения аудиомодуля пк выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов влечет за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 22

Класса hd audio для того чтобы правильно сконфигурировать фронтальную панель для совместной работы с аудиоподсистемой ac 97 обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы 22

Контакт отсутствует 22

Некоторые шасси оснащены фронтальной панелью конфигурация которой отличается 22

От стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 22

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой 22

Разъемы аудиоподсистемы представлены как на передней так и на задней панели 22

Системного блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелью hd audio 22

Установка устройств 22 22

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя 22

Spdif_in разъем вход s pdif интерфейса 23

Spdif_out разъем выход s pdif интерфейса 23

F_1394 разъемieee1394a интерфейса 24

F_usb1 f_usb2 разъемыusb интерфейса 24

Для того чтобы выполнить соединение ieee 1394 устройства с пк сначала подключите 24

Интерфейсный кабель к компьютеру а затем к устройству заранее позаботьтесь о надежности соединения 24

Когда система находится в режимах s4 s5 только порты f_usb1 на передней панели могут поддерживать функцию подзарядки 24

На выносных планках 24

Не подключайте в usb разъемы на системной плате 10 контактные разъемы портов ieee 24

Не подключайте кабель usb портов на выносной планке к разъему ieee 1394 на системной 24

Планку с usb разъемами выключите пк и отсоедините силовой кабель от блока питания 24

Планку с портом ieee 1394a выключите пк и отсоедините силовой кабель от блока питания 24

Плате 24

Разъем удовлетворяет требованиям спецификации ieee 1394a каждый разъем на плате поддерживает подключение одного ieee 1394a порта на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

Установка устройств 24 24

Чтобы исключить риск повреждения оборудования перед тем как инсталлировать выносную 24

Эти разъемы удовлетворяют требованиям спецификации usb 2 1 каждый usb разъем на плате поддерживает подключение двух usb портов на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

Clr_cmos перемычкаclearingcmos 25

Com разъемпоследовательногопорта 25
