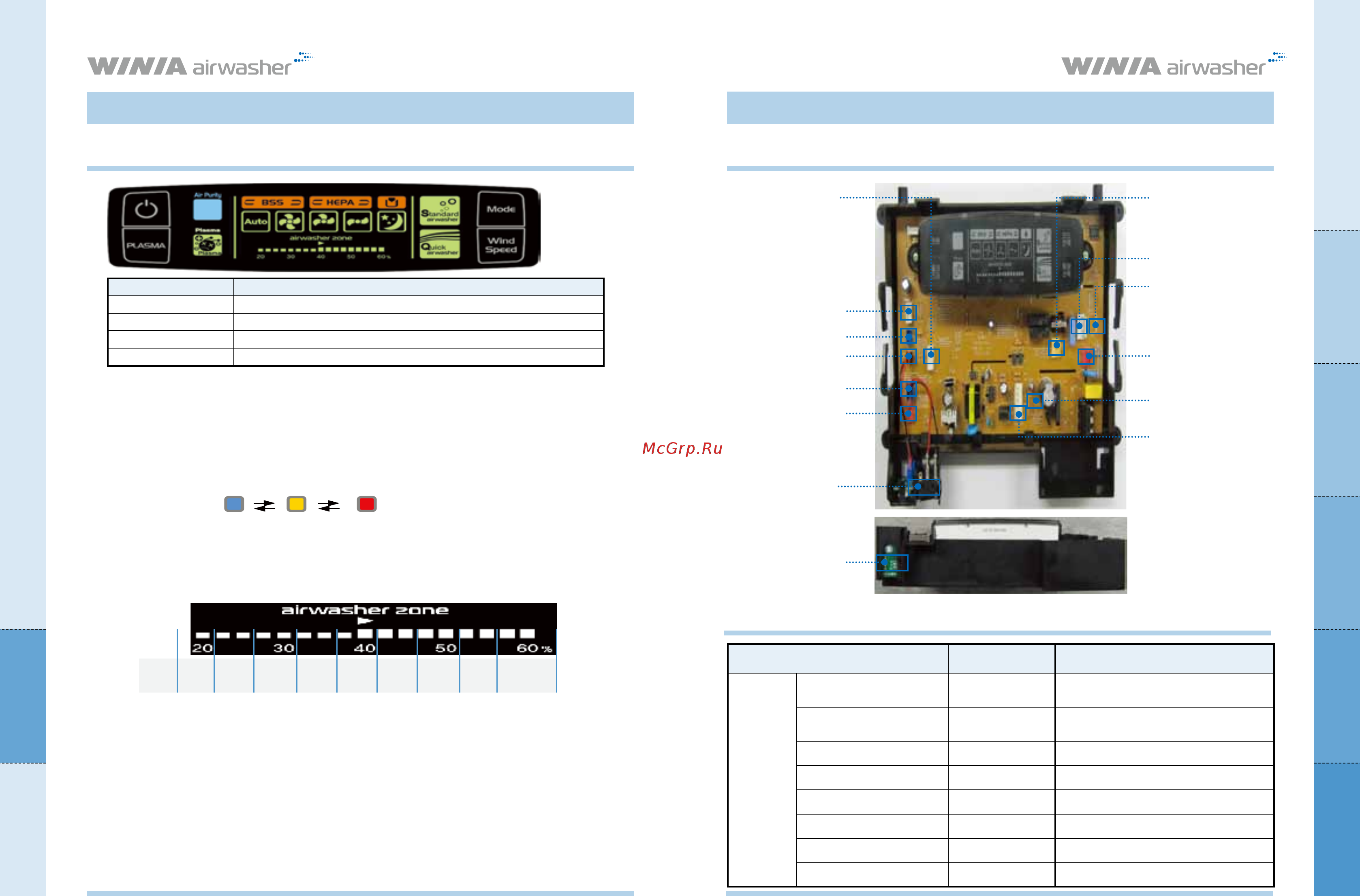

WINIA AWM-40P [11/16] Список деталей сервисного центра
![WINIA AWM-40P [11/16] Список деталей сервисного центра](/views2/1454596/page11/bgb.png)
21
Схема названия модели
Технические характеристики
моделимодели
Модель AWM-5**** Модель AWХ-7****
Диагностика неисправностей
и их устранение
20
Модель AWХ-7****
Кнопка
Функция
Питание
Включить/Выключить
Режим работы
Поменять режим работы Режим стандартной/быстрой очистки воздуха
Скорость потока воздуха
Выбор скорости потока воздуха (автоматическая/высокая/средняя/слабая/Sleep)
Плазма
Включить/выключить режим плазмы
1) Когда прибор выключен, отображаются только кнопки Процент влажности и Чистота воздуха.
2) Нажмите кнопку Включить (Power) для запуска авторежима.
3) Плазма генератор – в одном режиме.
4) Индикатор чистоты воздуха.
-.Уровни чистоты воздуха
a) Свежий: минимальная скорость счета до 5% за 30 секунд
b) Нормальный: минимальная скорость счета до 15% за 30 секунд.
c) Чистый: минимальная скорость счета более 15% за 30 секунд.
-. Индикатор состояния
5) Датчик для измерения уровня влажности
-. Уровни влажности
6) Биофильтр BSS / фильтр НЕРА эксплуатация и техническое обслуживание
-. Биофильтр BSS: Датчик BSS включается по истечению 12 месяцев использования.
-. Фильтр НЕРА: Стандартный режим – техническое обслуживание по истечению 24 месяцев.
Быстрый режим – техническое обслуживание по истечению 12 месяцев.
-. Скрытая кнопка Установка фильтра
- Биофильтр BSS: Кнопка питания + Плазма
- Фильтр НЕРА: Кнопка выбора режима + Скорость потока воздуха
7) Биофильтр BSS / фильтр НЕРА эксплуатация и техническое обслуживание.
8) Кнопка мощности
9) Переход с режима Чистота воздуха в режим Очистка воздуха и обратно
(Кнопка и значок режима работы)
Уров
ень
21
до
25
до
30
до
35
до
40
до
45
до
50
до
55
до
55
до
7.Список деталей сервисного центра
1) Характеристики дисплея
Свежий
Нормальный
Чистый
Моментальное
подключение двигателя
воды в блоке управления
Подключение дискового
двигателя
Подключение плазмы
Дополнительное место для
экспортных моделей
Питание входного
напряжения
Дополнительное место для
экспортных моделей
Подключение датчика-
индикатора замены
фильтра
Подключение датчика
измерения уровня
влажности
Подключение
индикатора уровня
воды
Безопасность отключения
переключателя
Подключение
индикатора отсутствия
воды
Микро-переключатель
Подключение индикатора
уровня
Детали
Серийный номер Стандартная модель
Блок
управления
ДАТЧИК-ИНДИКАТОР ЗАМЕНЫ
ФИЛЬТРА
WH100483
ДАТЧИК ИЗМЕРЕНИЯ УРОВНЯ
ВЛАЖНОСТИ В СБОРЕ
WH100497 Сопротивление датчика измерения влажности
ПЛАЗМА ГЕНЕРАТОР
WP107169
МИКРО-ПЕРЕКЛЮЧАТЕЛЬ
WY500074 DSPA302,2A-250V,ВОДОНЕПРОНИЦАЕМЫЙ
Устройство MICOM
WY500069 NEC, uPD78F0534AGC
ПЕРЕСЕЧЕНИЕ (SMPS)
WM-002K, KCE
СЕТЕВОЙ ФИЛЬТР (SMPS)
DY-07M
ШНУР ЭЛЕКТРОПИТАНИЯ
WH100517
7.Список деталей сервисного центра
2) Спецификация функций управления
3) Другие важные компоненты
