WINIA AWM-40P [4/16] Код детали наименование детали ед изм я кол во
![WINIA AWM-40P [4/16] Код детали наименование детали ед изм я кол во](/views2/1454596/page4/bg4.png)
7
Схема названия модели
Технические характеристики
моделимодели
Модель AWM-5**** Модель AWХ-7****
Диагностика неисправностей
и их устранение
6
Модель AWM-5****
Стандарт
Плазма

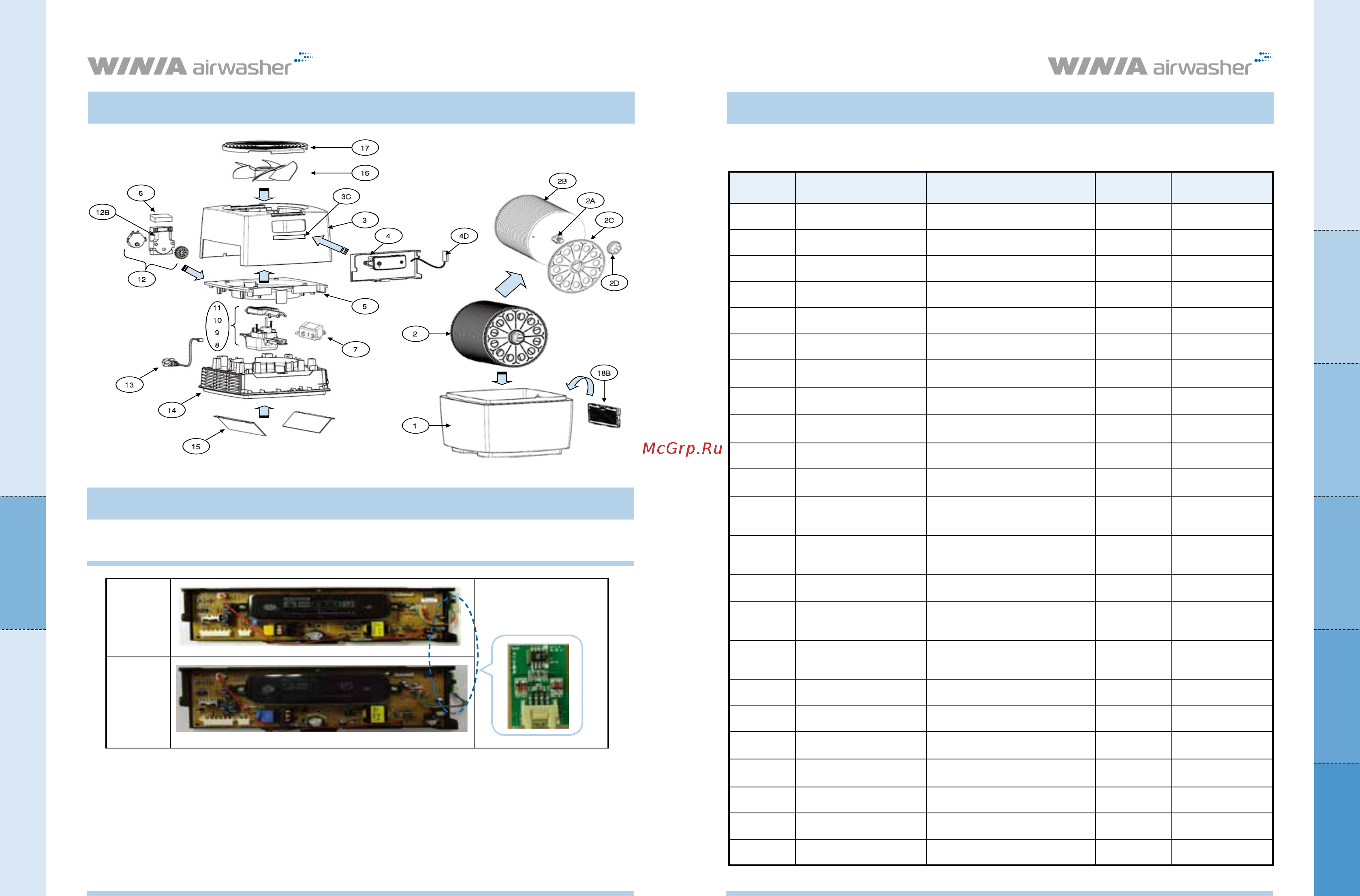

5.Схема в разобранном виде
1
2
4
5
11
10
9
8
12
13
14
15
17
16
18B
4D
2B
2A
2C
2D
6
7
12B
3C
3
6.Спецификация функций управления
▶ Главное устройство управления в сборе
1. Современная Стандартная Модель и Современная Плазмовая Модель используют одинаковые схемы питания
(SMPS).
2. Современная Плазмовая Модель имеет дополнительное устройство для отключения дискового двигателя.
3. Датчик измерения уровня влажности расположен внизу с правой стороны.
4.Индикатор отсутствия воды встроен в главный блок управления и определяет уровень воды с помощью
стержня для замера уровня воды
Датчик измерения
уровня влажности
7. Список деталей сервисного центра
№ КОД ДЕТАЛИ НАИМЕНОВАНИЕ ДЕТАЛИ ЕД.ИЗМ-Я КОЛ-ВО
1
WH100427
БАК В СБОРЕ ШТ.
1
1A
WH100424
СТИКЕР (WINIA) ШТ.
1
2
WH100393
БАРАБАН В СБОРЕ ШТ.
1
2A
WH100134
РУЧКА ШТ.
1
2B
WH100394
БАРАБАН ШТ.
28
2C
WH100136
ДИСК ШТ.
2
2D
WH100137
БОЛТ КРЕПЛЕНИЯ ШТ.
1
3
WH100426
ПАНЕЛЬ КОРПУСА В СБОРЕ ШТ.
1
3A
WH100176
ПАНЕЛЬ КОРПУСА. ШТ.
1
3B
WY300053
КВАДРАТНАЯ ГАЙКА ШТ.
1
3C
WH100425
СТИКЕР (ПЛАЗМА) ШТ.
1
4
WH100399
ГЛАВНОЕ УСТРОЙСТВО
УПРАВЛЕНИЯ В СБОРЕ
ШТ.
1
4A
WH100400
ГЛАВНЫЙ БЛОК УПРАВЛЕНИЯ
В СБОРЕ
ШТ.
1
4B
WH100406
КАБЕЛЬ ДАТЧИКА ШТ.
1
4C
WH100407
КАБЕЛЬ ДАТЧИКА ИЗМЕРЕНИЯ
ВЛАЖНОСТИ.
ШТ.
1
4D
WH100163
ДАТЧИК ИЗМЕРЕНИЯ УРОВНЯ
ВЛАЖНОСТИ В СБОРЕ
ШТ.
1
4E
WH100362
БЛОК УПРАВЛЕНИЯ ШТ.
1
4F
WH100175
ОКОННЫЙ БЛОК ШТ.
1
5
WH100421
РАСТРУБ ШТ.
1
6
WH100288
ИЗОЛЯЦИЯ (ВЕРХ) ШТ.
1
7
WH100363
ПЛАЗМА ГЕНЕРАТОР ШТ.
1
8
WH100279
КОРПУС ГИДРОМОТОРА ШТ.
1
9
WH100275
РЕЗИНОВАЯ ПРОКЛАДКА ШТ.
2
