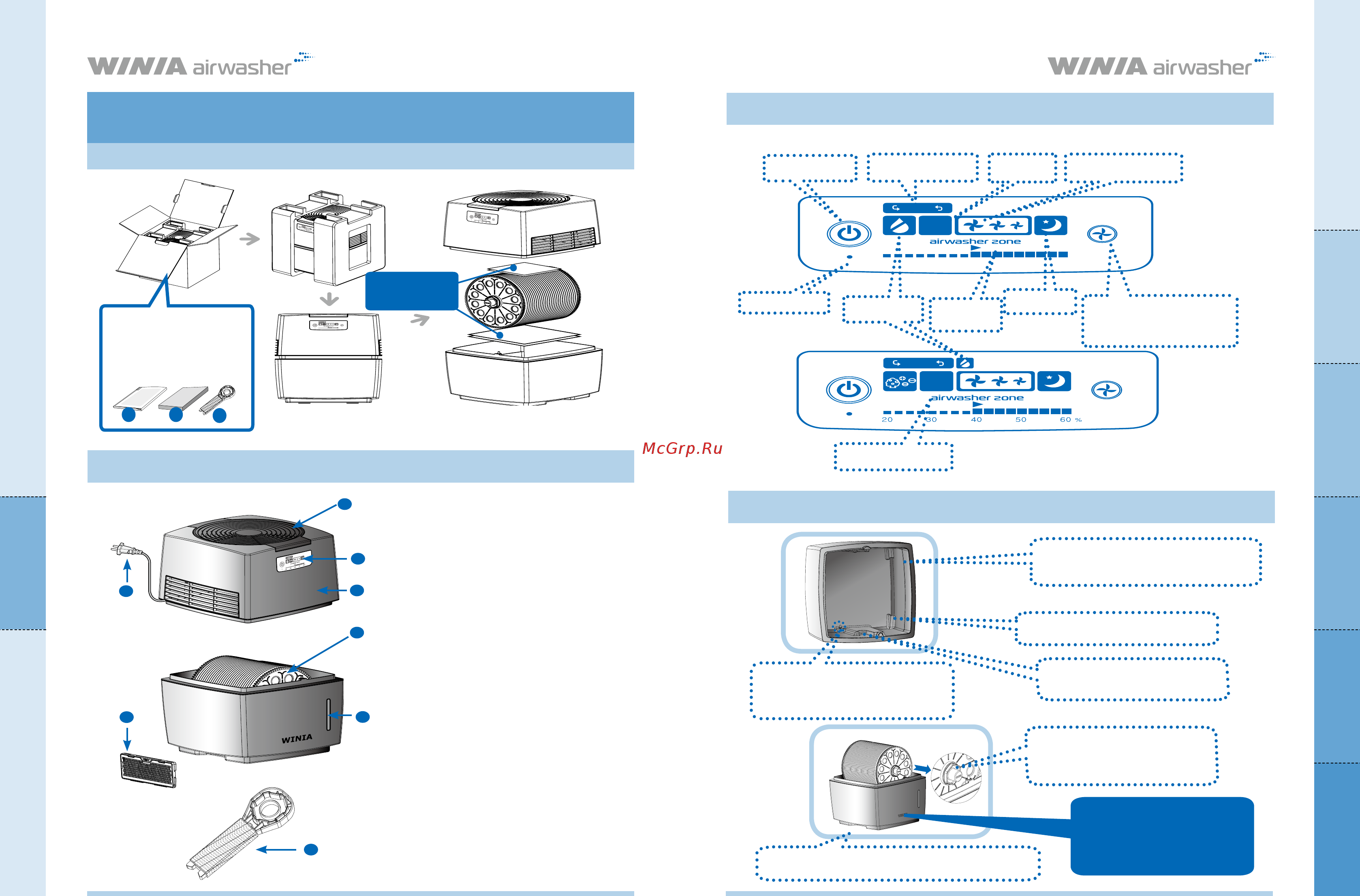

WINIA AWM-40P [3/16] Наименование деталей
![WINIA AWM-40P [3/16] Наименование деталей](/views2/1454596/page3/bg3.png)
5
Схема названия модели
Технические характеристики
моделимодели
Модель AWM-5**** Модель AWХ-7****
Диагностика неисправностей
и их устранение
4
Модель AWM-5****
С.
Модель AWM-5****
(современная модель) Схема внешнего и разобранного вида
1.Упаковка
Auto
BSS
● состав входят
①
Руководство по сплуатации
②
Биофильтр BSS
③
Метод Easy Kit для легкой
очистки
3
Снять упаковочные
материалы
21
2.Наименование деталей
① Бак для воды
место хранения воды, предназначенной для
испарения и очистки воздуха.
② Барабан
28 дисков поднимают воду из бака,
образуя мелкодисперсную водяную пыль.
Они также очищают воздух от микрочастиц
и плохих запахов.
③ Корпус
Вентилятор и двигатель управляют воздушным
потоком и поставляют чистый воздух через две
решетки
④ Панель управления
⑤ BSS (биофильтр с посеребрёнными шариками)
Биофильтр BSS, который находится в баке
для воды, предотвращает ее загрязнению.
*
Следует заменять его каждый год
(продолжительность работы: 24 часа в день).
Для покупки BSS, обратитесь в сервисный центр.
⑥ Шнур электропитания
⑦ Верхняя панель
⑧ Метод Easy Kit (щетки)
Вы можете почистить диски не разбирая прибор.
7
4
3
2
1
6
7
8
3.Панель управления
[Модель AWM -5N***]
[Модель AWM-5P***]
※
Зона воздухоочистителя отображается при оптимальном уровне влажности (40-60%).
Auto
BSS
Кнопка питания (вкл./выкл.)
Кнопка перезапуска BSS
Плазменный индикатор
производительности
Индикатор
отсутствия воды
Ночной режим
Датчик измерения
уровня влажности
Рабочий режим
Кнопка выбора скорости вентилятора
(автоматическая/высокая/средняя/
слабая/Sleep)
Датчик-индикатор
замены фильтра (BSS)
Скорость потока воздуха
(сверх-/сильный/слабый)
Автоматический
режим
Auto
BSS
4.Бак для воды
● Рычаг управления (с двух сторон)
Расположена внутри бака в правом нижнем углу.
● Болт крепления
Барабан легко снимается для очистки,
если его открутить монетой или с
помощью Easy Kit (щетки) .
● Индикатор уровня воды
Предупреждение: Производите очистку индикатора
уровня воды каждую неделю. Его работа может быть
нестабильной при загрязнении.
● Рычаг управления (с двух сторон)
Используйте для более легкого перемещения и поднятия прибора во время очистки.
※ Предупреждение
Логотип WINIA на баке для воды указывает
на переднюю часть корпуса прибора.
Прибор не будет работать, если передняя
и задняя стороны бака поменяны местами.
● Установка барабана
Поместите барабан в отверстие между
передней и задней стороной бака.
● Линия уровня воды
Находится на каждой внутренней стороне бака для воды.
Не превышайте эту линию во время наполнения водой.
Содержание
- Winiamando inc 1
- Руководство по эксплуатации 1
- A схема названия модели 2
- Aw m 5 n b 2
- В технические характеристики модели 2
- Содержание 2
- Бак для воды 3
- Модель awm 5 3
- Наименование деталей 3
- Панель управления 3
- Современная модель схема внешнего и разобранного вида 3
- Упаковка 3
- Главное устройство управления в сборе 4
- Код детали наименование детали ед изм я кол во 4
- Спецификация функций управления 4
- Список деталей сервисного центра 4
- Схема в разобранном виде 4
- Supply power 220 vac 5
- Код детали наименование детали ед изм я кол во 5
- Современная стандартная модель 5
