WINIA AWM-40P [12/16] Решение неисправностей

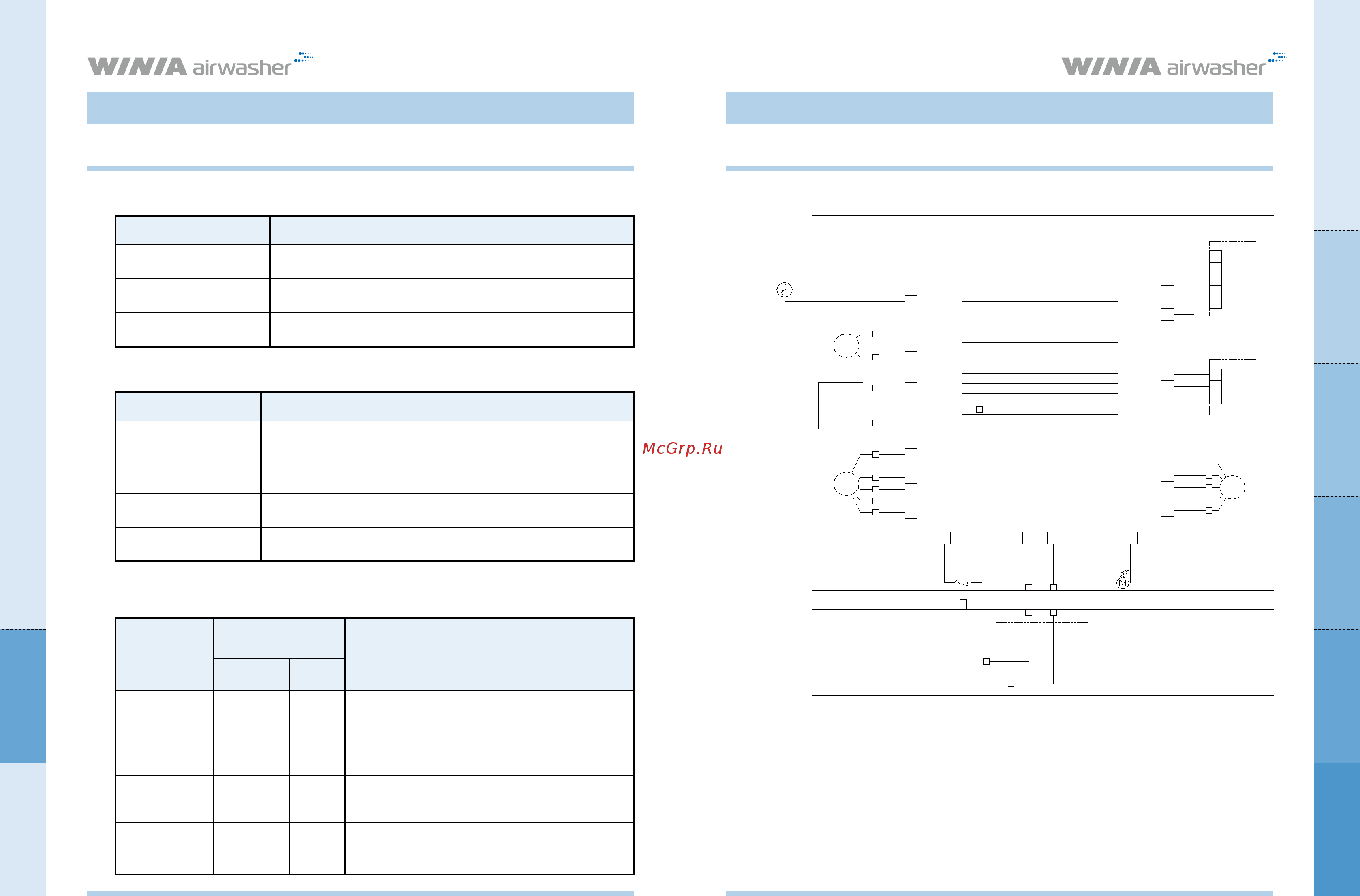

![WINIA AWM-40P [12/16] Решение неисправностей](/views2/1454596/page12/bgc.png)
23
Схема названия модели
Технические характеристики
моделимодели
Модель AWM-5**** Модель AWХ-7****
Диагностика неисправностей
и их устранение
22
Модель AWХ-7****
Неисправность Признак
Неисправность датчика измерения
влажности
Датчик определяет крайний уровень влажности.
Неисправность датчика-индикатора
замены фильтра
Прием неправильных сигналов. (Например, в случае когда датчики не работают или
когда принимаются одни и те же сигналы).
Неисправность BLDC двигателя
вентилятора
Замечена необычная частота колебаний генератора.
Неисправность Решение
Неисправность датчика
измерения влажности
Принудительно установите уровень влажности на 40% относительной влажности.
Засветиться меню Проценты.
Благодаря принудительной настройке, прибор начнет работать правильно. Когда датчик
измерения влажности начнет нормально работать, меню Процент перестанет мигать и
покажет текущий уровень влажности.
Неисправность датчика-
индикатора замены фильтра
Удерживайте в течение одной секунды Вкл./Выкл (красный) датчик чистого воздуха.
Неисправность BLDC двигателя
вентилятора
Удерживайте в течение одной секунды Вкл./Выкл кнопку скорости потока воздуха.
Функция
Как воспользоваться
функцией
Условия доступа и разблокировки
КНОПКА
ПРОДОЛЖИТЕЛ
ЬНОСТЬE
Доступ к тестовому
режиму
Плазма +
Скорость
потока воздуха
3 секунды
Удерживайте две кнопки в течение 5 секунд после включения
питания.
Если индикатор отсутствия воды или датчик измерения уровня
влажности показывают ошибку, удерживайте эти кнопки в течение
1 секунды при каждой попытке разблокировать тестовый режим и
отобразить статусы ошибок.
Разблокировка
BSS режима
переключения
Кнопка
питания +
Плазма]
3 секунды
Когда [BSS] переключатель включен, суммарное время
переключения будет сброшено.
Разблокировка
НЕРА режима
переключения
Плазма +
Скорость
потока воздуха
3 секунды
Когда [НЕРА] переключатель включен, суммарное время
переключения будет сброшено.
8. Самодиагностика/специальные
1) Функция самодиагностики
2) Решение неисправностей
3) Специальные функциональные клавиши
2) Спецификация функций управления
FM
DM
MSW
Supply Power
220 Vac
321
SM
Mark Part name
BLDC Fan motor
Disk motor
Micro Switch
Damper Step Motor
MAIN PCB ASSY
3
2
1
Коричневый
Синий
Синий
Синий
3
2
1
3
2
1
CN1
CN10
CN8
PLASMA Plasma generator
321
Жёлтый
Жёлтый
Жёлтый
BODY ASSY
L
N
3
2
1
3
2
1
CN5
HUMID
DM
3
2
1
Красный
CN9
Чёрный
Чёрный
Чёрный Чёрный Чёрный
Чёрный
Зелёный
Чёрный
PLASMA
5
4
6
FM
3
2
1
CN7
5
4
Розовый
SM
3
2
1
3
2
1
Белый
DUST
CN4
RESERVOIR ASSY
CN2 CN6
MSW
Разъем для подключения индикатора отсутствия воды
HUMID Humid Sensor PCB ASSY
DUST Dust Sensor
DETECT
GND
DETECT Water Level Detection Rod
GND Ground Rod
21
CN11
WLAMP
WLAMP Water Lamp
Connector
4
4
4
5
4
Белый
Коричневый
Красный
Красный Красный Красный
Красный
Красный
Красный
оранжевый
