- 13 - Инсталляция аппаратного обеспечения

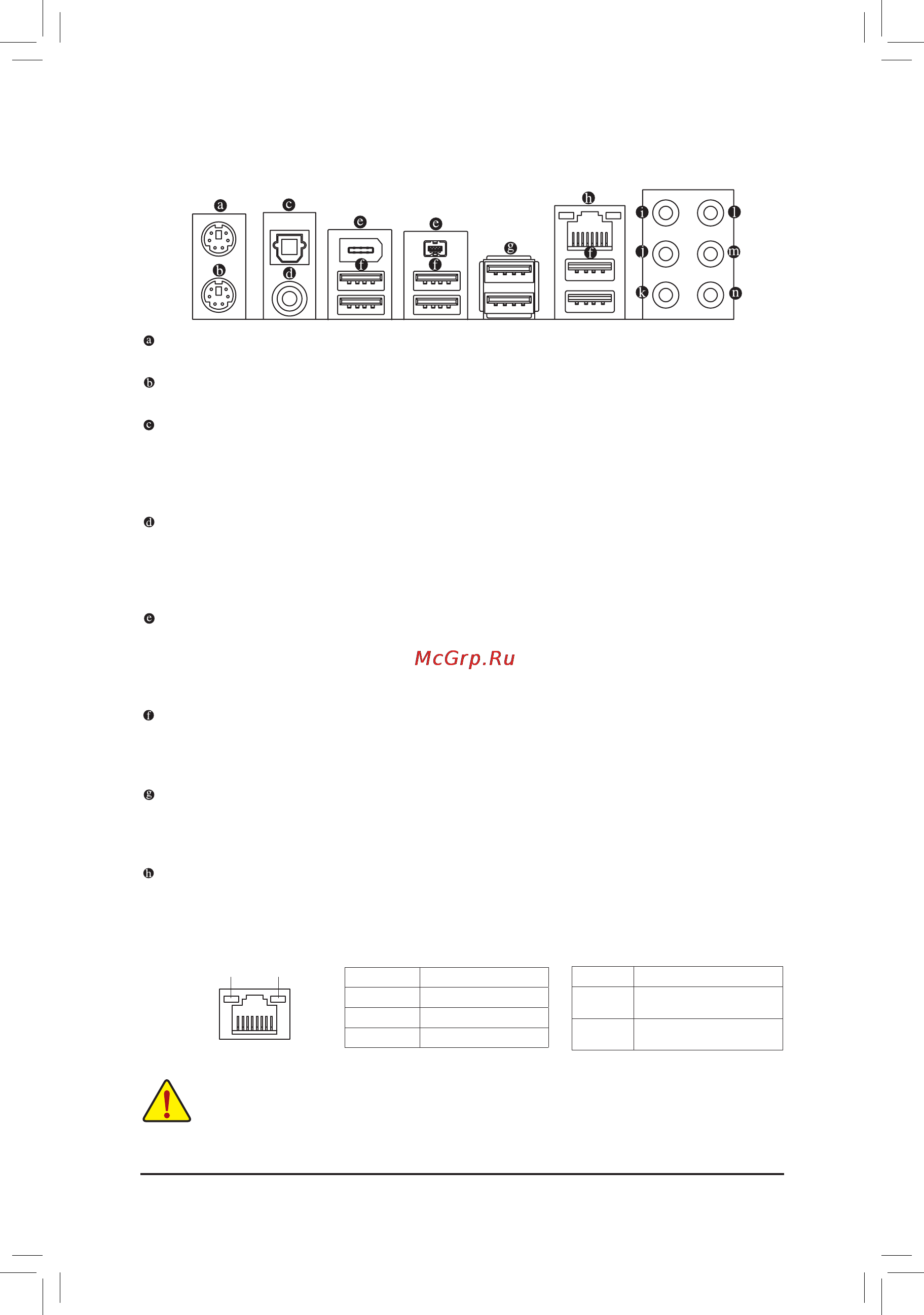

1-6 Интерфейсныеразъемыназаднейпанели
PS/2портмыши
Этот порт предназначен для подключения мыши с интерфейсом PS/2.
PS/2портклавиатуры
Этот порт предназначен для подключения клавиатуры с интерфейсом PS/2.
ОптическийвыходS/PDIF
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
КоаксиальныйвыходS/PDIF
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
ПортIEEE1394a
Порт IEEE 1394 поддерживает спецификацию IEEE 1394a и предоставляет возможность
подключать к ПК устройства в режиме hot plug (т.н. "горячее" подключение/отключение
устройства к системе без необходимости отключения ПК). Этот порт предназначен для
подключения периферийных устройств с интерфейсом IEEE 1394.
ПортыUSB2.0/1.1
USB порт поддерживает спецификацию USB 2.0/1.1 и предназначен для подключения
клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-
интерфейсом.
USB3.0/2.0Port
USB-порт поддерживает спецификацию USB 3.0, совместим с устройствами USB 2.0/1.1
и предназначен для подключения клавиатуры, мыши, принтера, флэш-накопителей и др.
периферийных устройств с USB-интерфейсом.
СетеваярозеткаRJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на разъеме.
Индикатор активности LAN-порта
Индикатор LAN-соединения/Скорость
Активность
индикатора
Индикатор
LAN-соединения/
Скорость
Порт LAN-интерфейса
Состояние Скорость подключения
Оранжевый 1 Гбит/с
Зеленый 100 Мбит/с
Выключен 10 Мбит/с
Состояние Пояснения
Мигает Осуществляется прием и
передача данных
Выключен Прием и передача данных
отсутствуют
Прежде чем извлечь кабель из сетевой розетки RJ-45 на задней панели системной платы, •
отключите кабель от сетевого устройства/розетки на другом конце кабеля, а уже затем
отключите его от разъема на системной плате.
Удалять LAN-кабель из сетевой розетки RJ-45 следует аккуратно, в направлении, •
перпендикулярном задней стенке корпуса ПК (не раскачивая и не изгибая).
