Gigabyte GA-770T-USB3 (rev.1) [19/24] F_panel разъемфронтальнойпанели
![Gigabyte GA-770T-USB3 (rev.1) [19/24] F_panel разъемфронтальнойпанели](/views2/1045491/page19/bg13.png)

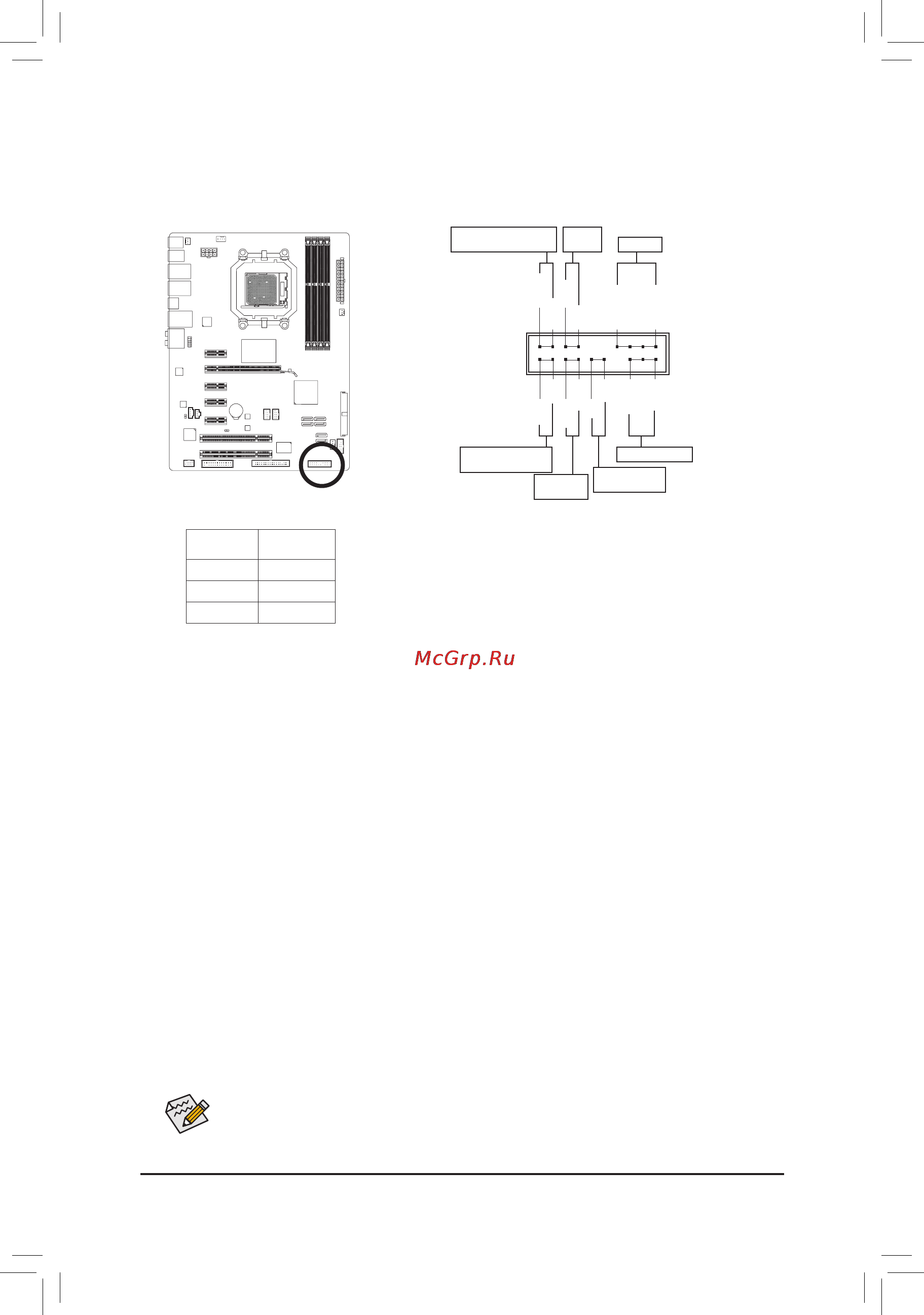

- 19 - Инсталляция аппаратного обеспечения
9) F_PANEL(Разъемфронтальнойпанели)
Подключите к контактной группе F_PANEL кабели переключателей Power switch (Питание) , Reset
(Перезагрузка), Chassis intrusion (датчик вскрытия корпуса), а также индикатор статуса шасси
системного блока и Speaker (Динамик), соблюдая полярность согласно инструкции (см. рис.).
•
PW(Кнопка Power, Красный):
Подключите кабель системной кнопки Power к соответствующим контактам на фронтальной
панели. При желании эту кнопку можно сконфигурировать на выключение ПК определенным
образом (за дополнительной информацией обратитесь к Главе 2, разделы "BIOS Setup" и
"Power management Setup").
•
SPEAK(Динамик, Оранжевый):
Подключите кабель динамика ПК к соответствующим контактам на фронтальной панели.
Во время старта системы динамик оповещает пользователя об этапах загрузки с помощью
специальных звуковых сигналов. Один короткий сигнал означает успешную загрузку ПК.
Если на этапе прохождения процедуры POST возникают проблемы, пользователь услышит
характерные сигналы различной продолжительности. Дополнительная информация о сигналах
динамика размещена в Главе 5, "Устранение неисправностей".
•
HD(Индикатор активности жесткого диска, синий):
Подключите кабель индикатора активности жесткого диска к соответствующим контактам на
фронтальной панели. Свечение индикатора соответствует передачи данных (операция чтения/
записи).
•
RES(Кнопка Reset, Зеленый):
Подключите кабель системной кнопки Reset к соответствующим контактам на фронтальной
панели. Нажатие кнопки Reset на передней панели корпуса ПК приводит к перезагрузке
компьютера.
•
CI(Разъем датчика вскрытия корпуса, Серый):
Подключите кабель датчика вскрытия корпуса к соответствующим контактам на фронтальной
панели. Данная функция работает на ПК, корпус которых оснащен соответствующим датчиком.
•
MSG/PWR(Message/Power/Sleep LED, Желтый/Фиолетовый):
Подключите индикатор статуса системы к разъему фронтальной
панели. После включения системы светодиодный индикатор начнет
светиться. Когда система находится в режиме S1, индикатор мигает.
Светодиодный индикатор отключается в те моменты, когда система
переходит в режимы S3/S4 или полностью выключена (режим S5).
Дизайн фронтальной панели у различных шасси (корпус ПК) может отличаться друг от
друга. По умолчанию на фронтальной панели представлены разъемы контактных групп
для динамика, кнопок Power, Reset, индикатора активности жесткого диска и Power и т.д.
После подключения всех кабелей еще раз проверьте полярность перед включением ПК.
Индикатор Power
DEBUG
PORT
G.QBOFM
1
2
19
20
CI-
CI+
PWR-
PWR+
MSG-
PW-
SPEAK+
SPEAK-
MSG+
PW+
Статус системы/Питание/
Режим Sleep
Динамик
Кнопка
питания
HD-
RES+
HD+
RES-
Индикатор активности
жесткого диска
Кнопка
перезагрузки
Датчик вскрытия
корпуса
Статус
системы
Состояние
индикатора
S0
Активен
S1
Мигает
S3/S4/S5
Отключен
