Мощность блока питания должна быть достаточной для того чтобы обеспечить потребности всех установленных в системе компонентов желательно с небольшим запасом например 500 вт блок питания или более мощный в противном случае велика вероятность нестабильности или даже полной неработоспособности системы 16

С помощью этого разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства инсталлированы должным образом разъем питания сконструирован таким образом чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания правильно сориентируйте 24 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12 в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 16

17 инсталляция аппаратного обеспечения 17

4 5 cpu_fan sys_fan1 sys_fan2 pwr_fan разъемывентиляторов 17

Fdd разъемфлоппи дисковода 17

На системной плате установлен 4 контактный разъем cpu_fan для подключения вентилятора системы охлаждения цп 4 контактный sys_fan1 для системного вентилятора а также 3 контактные разъемы sys_fan2 и pwr_fan для системного вентилятора и вентилятора блока питания подключая вентиляторы к этим разъемам соблюдайте полярность черный провод кабеля соответствует контакту земля системная плата поддерживает возможность регулировки скорости вращения вентилятора цп для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор который выводит нагретые воздушные массы за пределы корпуса пк 17

Разъем fdd используется для подключения флоппи дисковода поддерживаются следующие типы флоппи дисководов 360 kбайт 720 kбайт 1 2 mбайт 1 44 mбайт и 2 88 mбайт перед тем как подключать устройство найдите контакт 1 на флоппи дисководе и интерфейсном кабеле контакт 1 на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета шлейфа по вопросам приобретения кабеля для флоппи дисковода обращайтесь к продавцу в вашем регионе 17

Убедитесь в том что подключенные к системе вентиляторы обеспечивают надлежащий теплоотвод от ключевых компонентов помните что перегрев процессора или системы в целом может вывести компоненты из строя или система будет работать не стабильно fan разъемы не требуют установки дополнительных перемычек не используйте перемычки для замыкания контактных групп fan разъемов 17

Gnd заземление 18

Gnd заземление 2 txp 3 txn 4 gnd заземление 5 rxn 6 rxp 18

Ide разъемide интерфейса 18

Sata2_0 1 2 3 4 5 разъемыsata 3гбит си контроллервсоставемикросхемы 18

Для организации raid массива уровня 0 или 1 потребуется два накопителя если в системе установлены более двух дисков общее их количество должно быть четным для организации raid массива уровня 10 потребуется четыре накопителя при этом общее количество жестких дисков установленных в системе должно быть четным 18

Инсталляция аппаратного обеспечения 18 18

Нумерация контактов пояснения 18

Подключите г образный разъем интерфейсного кабеля к sata жесткому диску 18

Разъем ide допускает подключение двух ide устройств например жесткий диск и оптический накопитель перед тем как подключать кабель к устройству обратите внимание на специальный ключ на разъеме кабеля который поможет правильно сориентировать его по отношению к устройству в тех случаях когда к системе планируется подключить два ide устройства необходимо определить какое из них будет ведущим master а какое ведомым slave для получения информации о конфигурировании ide устройства обратитесь к инструкции из комплекта поставки накопителя 18

Разъем sata соответствует спецификации sata ii и совместим с базовым стандартом sata пиковая пропускная способность 3 гбит с и 1 5 гбит с соответственно каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер чипсета amd sb710 предоставляет возможность организовать для дисковой подсистемы raid массив уровня 0 1 10 и jbod дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 18

Южныймост amdsb710 18

F_panel разъемфронтальнойпанели 19

Cd_in разъемcdin 20

F_audio разъемфронтальнойаудиопанели 20

Группа контактов на передней панели поддерживает аудиоподсистемы класса intel high definition audio hd и ac 97 и предназначена для подключения аудиосистемы пк выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов влечет за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 20

Инсталляция аппаратного обеспечения 20 20

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой класса hd audio для того чтобы правильно сконфигурировать фронтальную панель для совместной работы с ac 97 аудиоподсистемой обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы разъемы аудиоподсистемы представлены как на передней так и на задней панели системного блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелью hd audio некоторые шасси оснащены фронтальной панелью конфигурация которой отличается от стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 20

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя 20

21 инсталляция аппаратного обеспечения 21

Spdif_in разъемs pdifin 21

Spdif_out разъемs pdifout 21

Группа контактов предназначена для подключения разъема вход цифрового аудиоинтерфейса s pdif и предполагает наличие специального кабеля для подключения к аудиоаппаратуре поддерживающей цифровые форматы звука по вопросам приобретения кабеля обратитесь s pdif к локальному дилеру 21

Группа контактов предназначена для подключения разъема выход цифрового аудиоинтерфейса s pdif к внешним устройствам и платам расширений например современные графические и аудиоплаты разъем s pdif out востребован в тех случаях когда необходимо вывести аудиосигнал на внешние устройства обработки звука после его преобразования средствами иных интерфейсов например hdmi за дополнительной информацией о подключении к системе устройств через s pdif интерфейс обратитесь к руководству пользователя соответствующей платы расширения 21

F_1394 ieee1394aразъем 22

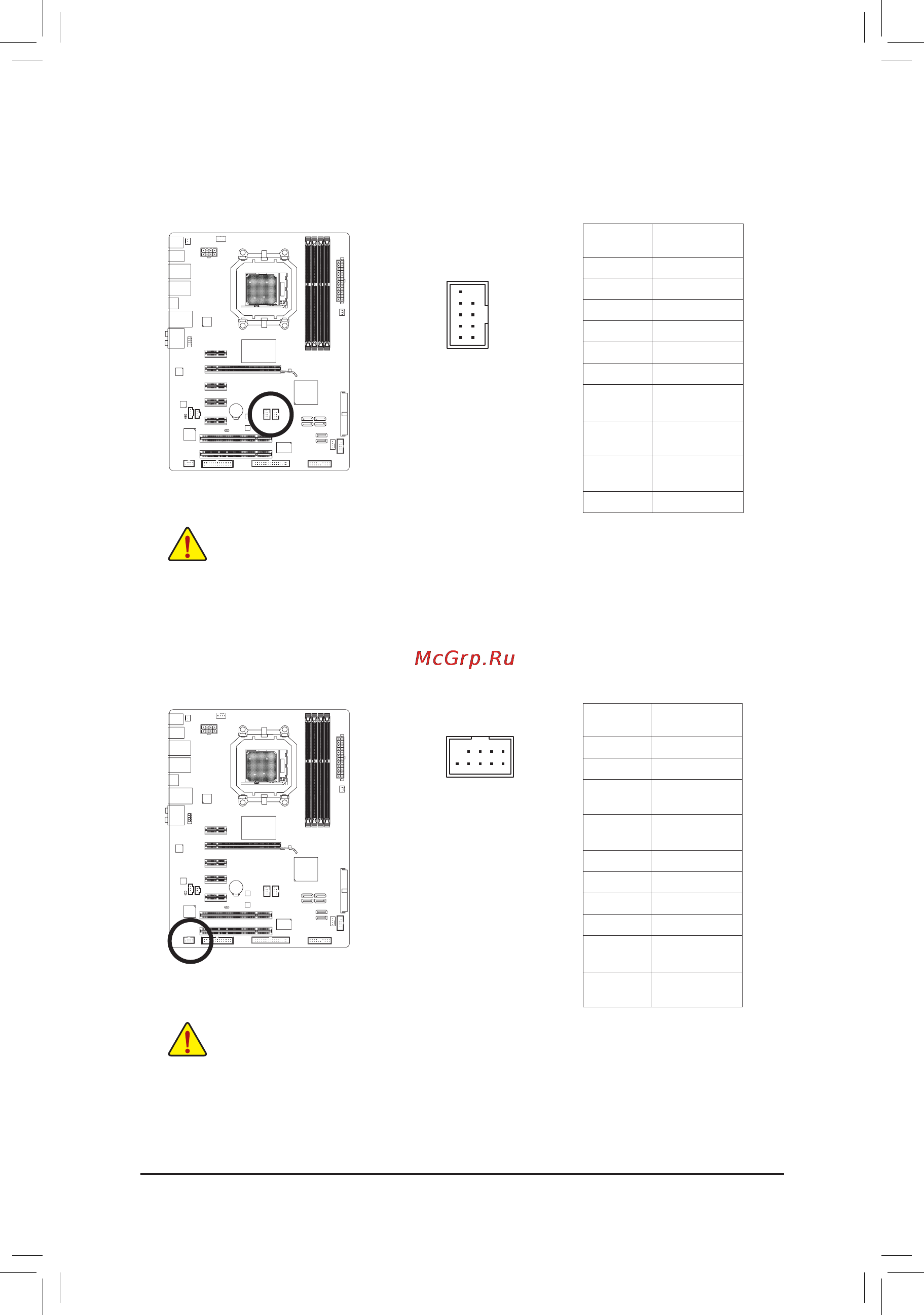

F_usb1 f_usb2 разъемыusb интерфейса 22

Инсталляция аппаратного обеспечения 22 22

Не подключайте в usb разъемы на системной плате 10 контактные разъемы портов 22

Не подключайте кабель usb портов на выносной планке к разъему ieee 1394 на системной плате чтобы исключить риск повреждения оборудования перед тем как инсталлировать выносную планку с портом ieee 1394a выключите пк и отсоедините силовой кабель от блока питания для того чтобы выполнить соединение ieee 1394 устройства с пк сначала подключите интерфейсный кабель к компьютеру а затем к устройству заранее позаботьтесь о надежности соединения 22

Разъем удовлетворяет требованиям спецификации ieee 1394a каждый разъем на плате поддерживает подключение одного ieee 1394a порта на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 22

Чтобы исключить риск повреждения оборудования перед тем как инсталлировать выносную планку с usb разъемами выключите пк и отсоедините силовой кабель от блока питания 22

Эти разъемы удовлетворяют требованиям спецификации usb 2 1 каждый usb разъем на плате поддерживает подключение двух usb портов на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 22

23 инсталляция аппаратного обеспечения 23

Coma разъемпоследовательногопорта 23

Lpt разъемпараллельногопорта 23

Разъем com на системной плате предназначен для подключения последовательного com порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 23

Разъем lpt на системной плате предназначен для подключения параллельного lpt порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 23

Bat battery 24

Clr_cmos перемычкаclearingcmos 24
