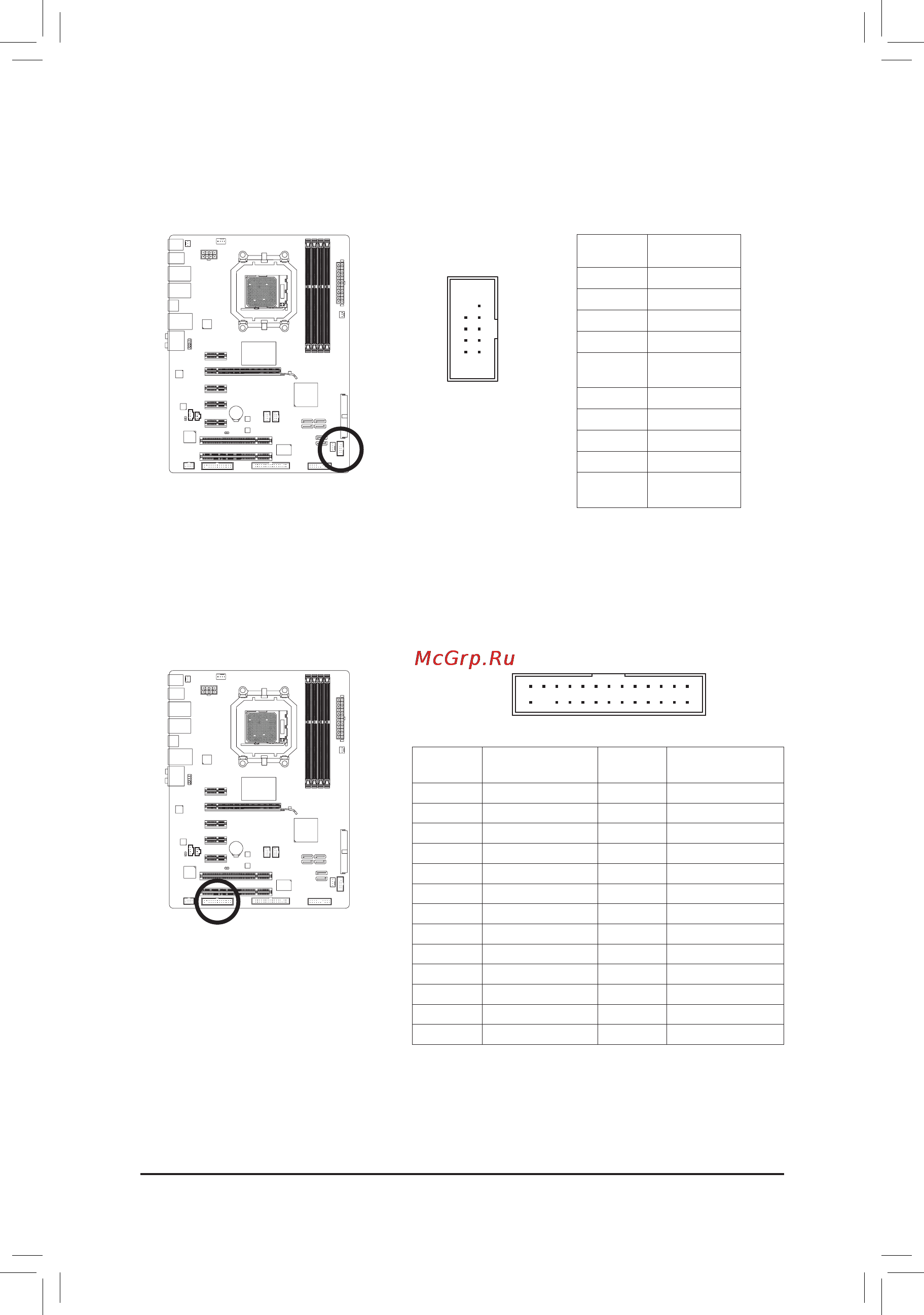

- 23 - Инсталляция аппаратного обеспечения
17) LPT(Разъемпараллельногопорта)
Разъем LPT на системной плате предназначен для подключения параллельного LPT-порта
(факультативная поставка на выносной планке). По вопросам приобретения выносных планок
обратитесь к локальному дилеру.
16) COMA(Разъемпоследовательногопорта)
Разъем COM на системной плате предназначен для подключения последовательного COM-порта
(факультативная поставка на выносной планке). По вопросам приобретения выносных планок
обратитесь к локальному дилеру.
Нумерация
контактов
Пояснения
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND
(Заземление)
6
NDSR-
7
NRTS-
8
NRTS-
9
NRI-
10
Контакт
отсутствует
Нумерация
контактов
Пояснения
Нумерация
контактов
Пояснения
1 STB- 14 GND (Заземление)
2 AFD- 15 PD6
3 PD0 16 GND (Заземление)
4 ERR- 17 PD7
5 PD1 18 GND (Заземление)
6 INIT- 19 ACK-
7 PD2 20 GND (Заземление)
8 SLIN- 21 BUSY
9 PD3 22 GND (Заземление)
10 GND (Заземление) 23 PE
11 PD4 24 No Pin
12 GND (Заземление) 25 SLCT
13 PD5 26 GND (Заземление)
DEBUG
PORT
G.QBOFM
24
25
2
1
10 9
2 1
