Инсталляция аппаратного обеспечения - 8 -

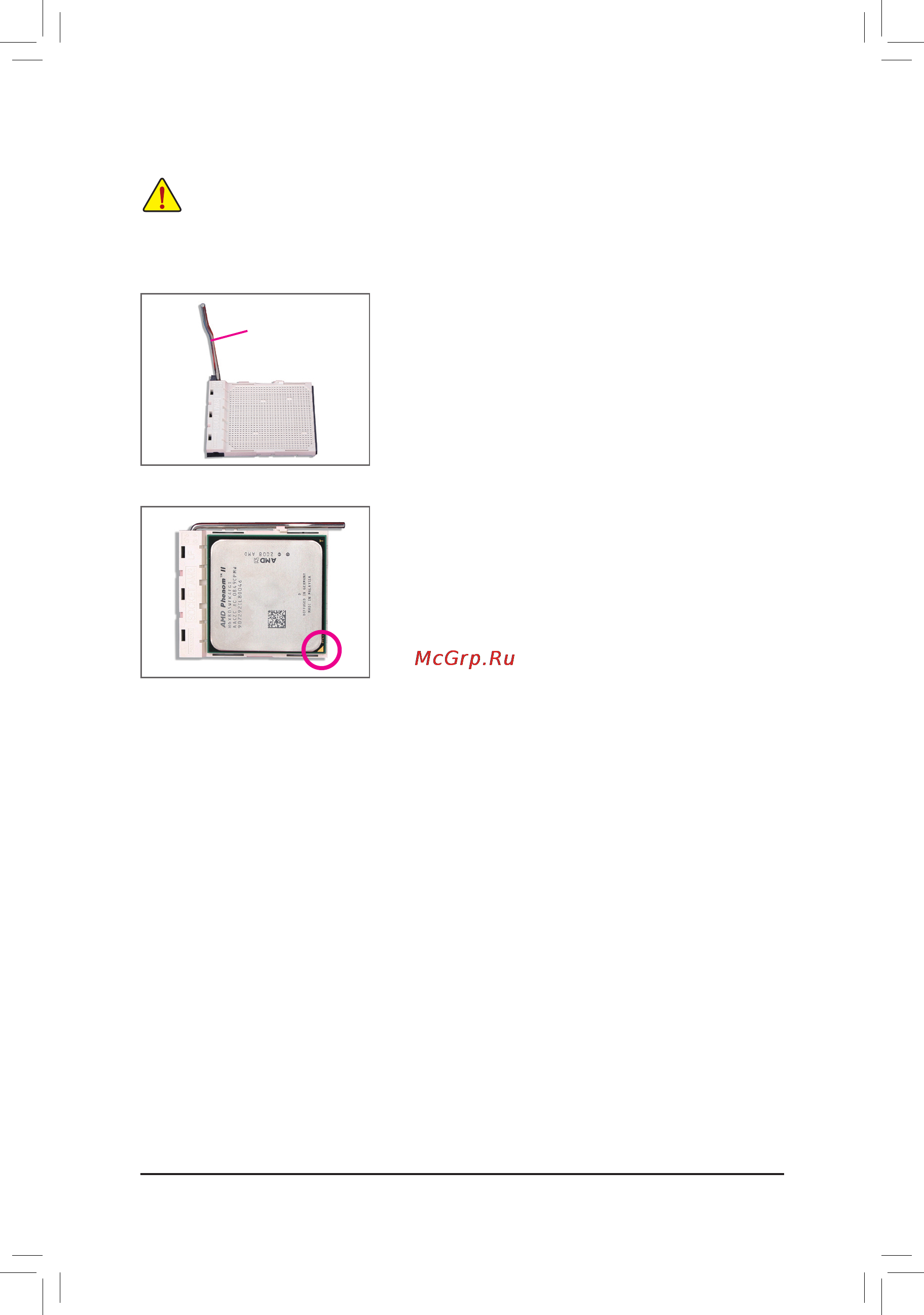

B. Пошаговая инструкция по установке ЦП на системную плату
Шаг 1:
Поднимите рычаг процессорного разъёма, предварительно
освободив его от фиксатора.
Шаг 2:
Совместите треугольную метку на корпусе процессора, с
треугольной меткой на разъеме Socket AM3 и аккуратно
установите ЦП в гнездо. Убедитесь, что ЦП полностью
соприкасается с контактной площадкой разъема. После того
как ЦП установлен, аккуратно прижмите его одним пальцем по
центру, опустите рычаг зажима и зафиксируйте его в закрытом
положении.
Рычаг фиксатора
процессорного разъема
Чтобы исключить риск повреждения оборудования, до начала установки ЦП выключите ПК •
и отсоедините силовой кабель от блока питания.
Не применяйте усилий при установке ЦП. Процессор невозможно установить в гнездо, если
•
он сориентирован некорректно. Прежде чем устанавливать ЦП, сориентируйте его должным
образом.
