D-Link DIS-100G-5SW [10/13] Подключение источника питания

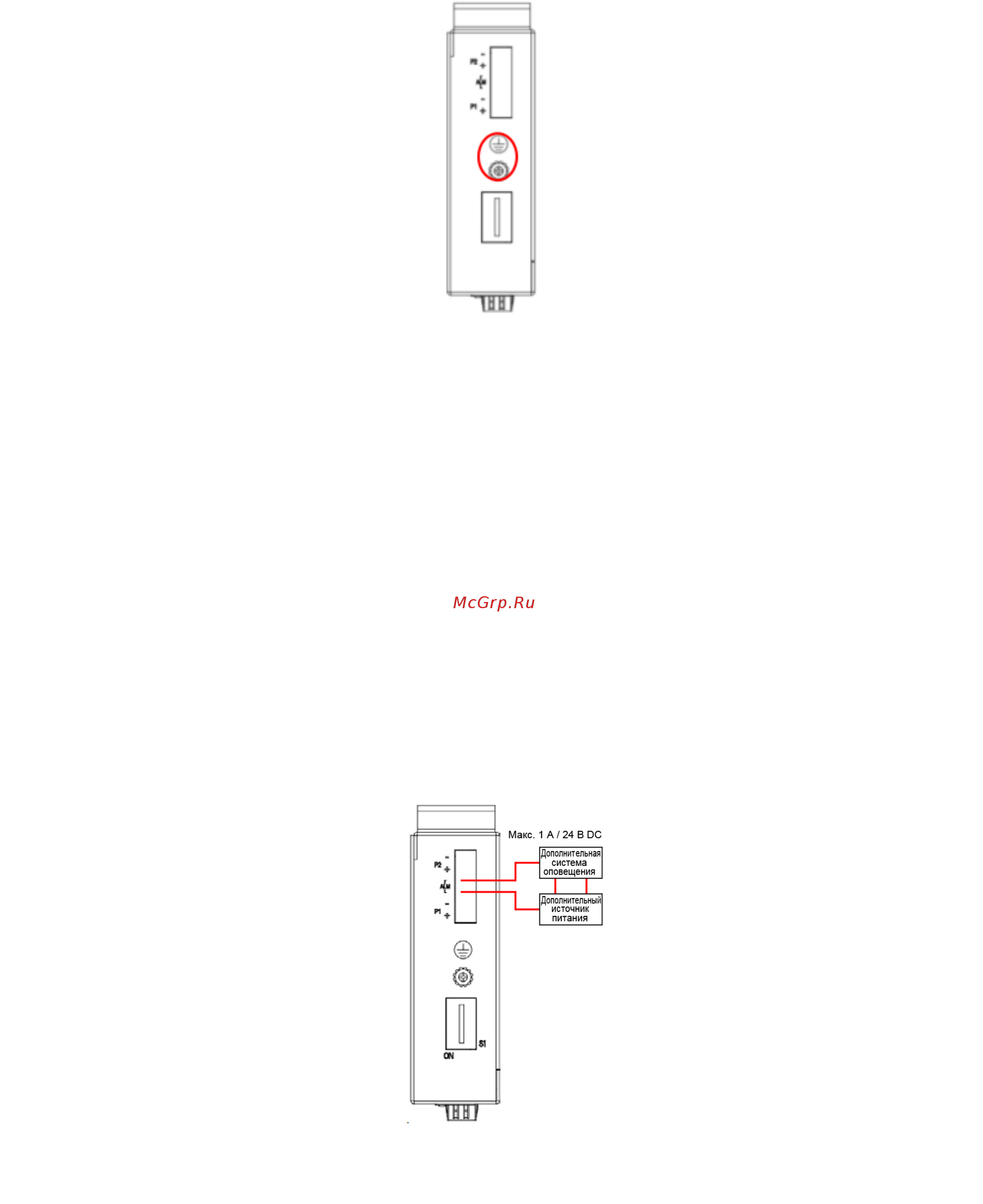

Рисунок 4 — Винт заземления на коммутаторе

Подключение источника питания

Коммутатор оснащен клеммным блоком для подключения до двух независимых

источников питания 12-58 В DC (не входят в комплект поставки). Подключите

провода от источника питания к контактам +/- на клеммном блоке, соблюдая

полярность. Затяните винты клеммных зажимов, чтобы зафиксировать провода.

Релейный выход для оповещения о сбое питания

Коммутатор оснащен релейным выходом 1 А / 24 В DC для оповещения о сбое

питания. Контакты релейного выхода находятся на двух средних клеммах блока,

расположенного на коммутаторе. После подключения проводов к контактам и

установки соответствующего DIP-переключателя в положение “ON” реле будет

определять сбой питания и формировать цепь короткого замыкания. Контакты

релейного выхода являются нормально разомкнутыми.

Рисунок 5 — Релейный выход для оповещения о сбое питания
