Bombas multicelulares verticales monobloc
MXV
-B
INSTRUCCIONES DE USO
Índice
Contenido Página
1. Condiciones de empleo . . . . . . . . . . . . . . . . . . . . . . . . .14
2. Transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
3. Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
4. Instalación de tubos . . . . . . . . . . . . . . . . . . . . . . . . . . .14
4.1. Tubo de aspiración . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
4.2. Tubo de impulsión . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
5. Conectado eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
6. Puesta en marcha . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
6.1. Controles preliminares . . . . . . . . . . . . . . . . . . . . . . . . .15
6.2. Llenado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
6.3. Arranque y control de funcionamiento . . . . . . . . . . . . . .15
7. Manutención y posterior control de la bomba . . . . . . . . . . .15
8. Desmontaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
8.1 Sustitución del cierre mecánico . . . . . . . . . . . . . . . . . . .16
9. Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
9.1. Par de apriete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
10. Recambios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
11. Plano de sección y denominación de los elementos . . .16
LEER Y SEGUIR TODAS LAS INSTRUCCIONES
1. Condiciones de empleo
Ejecución normal
- Para liquidos limpios, no explosivos o inflamables, no peligrosos
para la salud, o para el ambiente, ni agresivos para los materiales
de la bomba, y sin elementos abrasivos, sólidos, o filamentosos.
-
Con anillos de cierre en EPDM la bomba no es adecuada para aceite.
- Presión final máxima admitida en el cuerpo de la bomba: 16 bar.
- Temperatura del líquido: desde - 15 °C hasta +90 °C.
- Electrobomba prevista para lugares aireados y protegidos de la
intemperie, con una temperatura máxima ambiente de 40 °C.
2900 1/min
Potencia nominal motor hasta kW: 2,2 4 7,5
Presión acústica dB (A) max: 68 69 74
Arranques/hora max: 30 20 15
2. Transporte
Levantar lentamente el grupo bomba-motor (fig. 1), evitar osci-
laciones no controladas: peligro de vuelco.
3. Instalación
Las electrobombas MXV-B en la ejecución standard están pre-
vistas para instalarse con el eje del rotor vertical y la base de
apoyo abajo.
Instalar la bomba lo más cerca posible de la fuente de aspira-
ción, (tener presente el valor NPSH).
Prever un espacio suficiente para la ventilación del motor,
para controlar el sentido de giro del eje, para el llenado y
vaciado de la bomba, y con la posibilidad de recoger el li-
quido a bombear (para un eventual vaciado de la bomba, en
el caso de líquidos nocivos o líquidos que deben ser drenados
con una temperatura superior a los 60 °C).
Prever que una perdida accidental prolongada de
líquidos no provoque daños a persona o cosas.
Una perdida de lÌquido se puede originar debido a una
sobre presión, por un golpe de ariete, por una maniobra erró-
nea (ej: falta del cierre de un tapón o válvula) o por otra disfun-
ción. Prevenir la posibilidad de escapes o fugas del lÌquido, con
un sistema de drenaje automático contra eventuales inundacio-
nes en el caso de un mal funcionamiento.
Montar la bomba sobre una superficie plana y horizontal, (con
ayuda de un nivel con burbuja de aire).
4. Instalación de tubos
Prever el diámetro de modo que la velocidad del líquido no su-
pere 1,5 m/s en la aspiración y 3 m/s en la impulsión.
El diámetro de los tubos no deben ser inferiores al diámetro de
las bocas de la bomba.
Las flechas sobre la base de la bomba (61.00) indican la boca
de entrada, (aspiración) y de salida, (impulsión). Antes de las
uniones de las tuberías asegurarse de la limpieza interna de
estas.
ATENCIÓN: fijar las tuberías sobre su propio apoyo y unirlas
de manera que no transmitan fuerzas, tensiones, o vibracio-
nes a la bomba (ver fig. 2).
Prever que sea posible el vaciado de la bomba sin vaciar la
instalación.
Disponer correctamente los eventuales compensadores para
absorber las dilataciones o impedir la transmisión de ruidos.
Los racords y las bridas tienen que estar roscadas en la bocas
roscadas (ISO 228) con un apropiado material de cierre.
Apretar los tubos y los racords solo cuando se tenga asegurada
la estanqueidad. Un excesivo apriete puede dañar la bomba.
Con bocas provistas de bridas asegurarse que las juntas no
obstruyan el interior del tubo.
4.1. Tubo de aspiración
Con la bomba por encima del nivel del agua a elevar, (fun-
cionamiento en aspiración, fig. 2A), insertar una válvula de pie
con filtro que debe estar siempre sumergida.
La tubería de aspiración debe poseer una perfecta estanquei-
dad, y debe tener un sentido de marcha ascendente para evitar
bolsas de aire.
Con el nivel del agua en aspiración sobre la bomba,
(funciona-
miento bajo nivel de agua, fig. 2B), intercalar una compuerta.
Para aumentar la presión de la red de distribución observar las
prescripciones locales.
Montar un filtro de aspiración para impedir la entrada de
cuerpos extraños en la bomba.
14
3.93.305

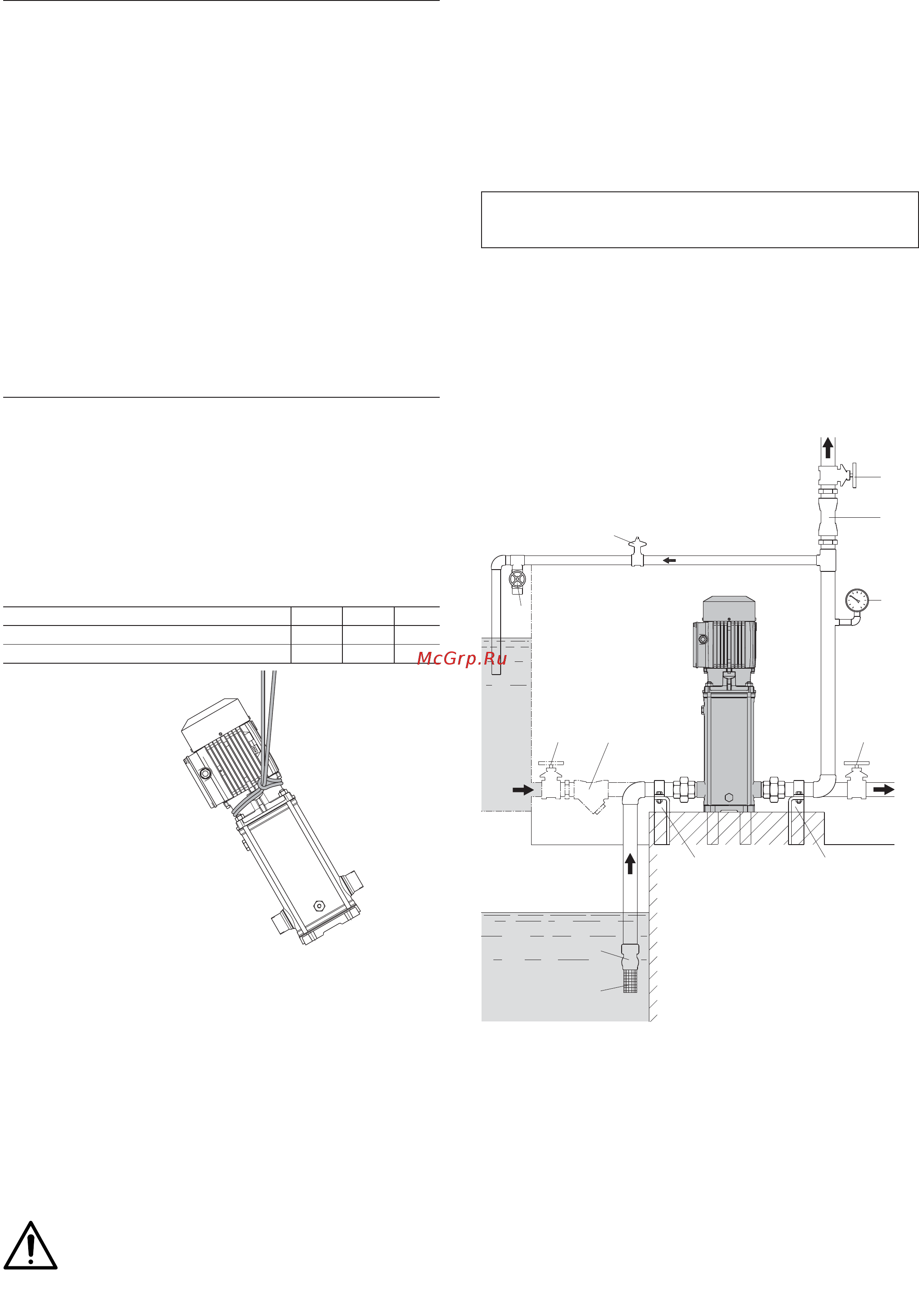

Fig. 1 Elevación de la bomba .
3.93.125
5
1
5
1
7
5
4
7
2
5
3
6
B
A
Fig. 2 Esquema de instalación
A= funcionamiento en aspiración
B= funcionamiento bajo carga
1. Filtro
2. Válvula de pie
3. Válvula de retención
4. Válvula by-pass
5. Compuerta
6. Manómetro
7. Sostén y anclaje de la
instalación
