.2. Sostituzione del cuscinetto a sfere
N
el caso di sostituzione del cuscinetto a sfere (66.00) montare
un cuscinetto del tipo 2Z, C3 della grandezza marchiata sul cu-
s
cinetto da sostituire e con grasso adatto alla temperatura di
funzionamento.
La grandezza del cuscinetto dipende dalla grandezza del motore:
g
randezza motore cuscinetto a sfere
80 6206, 2Z, C3
90 6207, 2Z, C3
100-112 6208, 2Z, C3
132 6310, 2Z, C3
9.3.
Cuscinetto secondo stadio e cuscinetto intermedio
Le pompe MXV.. 25-2, 32-4, 40-8 hanno una bussola cuscinetto
(64.10) sull’albero (64.00) ed un cuscinetto nel corpo stadio
(25.03) dietro la seconda girante (secondo l’ordine di aspirazione).
A partire dalle
MXV.. 25-212, MXV.. 32-412 e MXV.. 40-811 vi so-
no inoltre uno o due cuscinetti intermedi (vedere
capitolo 12.1.).
Per eseguire correttamente il rimontaggio, prima dell’eventuale
smontaggio numerare la posizione dei singoli corpi stadio e del-
le singole bussole distanziatrici (vedere lunghezze e posizioni
b
ussole nel
c
apitolo 12.1.
)
.
10. Rimontaggio
Per il rimontaggio seguire il procedimento inverso a quello indi-
cato per lo smontaggio (vedere capitolo 9.).
Inserendo l’albero (64.00) con le parti interne della pompa nella
camicia esterna (14.02) accertarsi che il corpo primo stadio
(25.01) nel corpo aspirante (16.00) ed il corpo stadio con cuscinetto
(
25.03) nel corpo stadio (25.01) si inseriscano correttamente.
Verificare lo stato degli o-rings (14.20) e sostituirli se risultano
danneggiati. Accertarsi che gli o-rings (14.20) siano ben posi-
zionati nelle loro sedi sul coperchio inferiore (34.01) e sul co-
perchio superiore (34.02).
Lubrificare gli anelli di tenuta con ac-
qua pulita o altro lubrificante compatibile.
10.1. Coppie di serraggio
dadi bloccaggio dadi (61.04) viti (64.25) viti (70.18)
giranti (28.04) sui tiranti nel giunto
con dadi (70.19)
8 Nm 50 Nm 22 Nm 40 Nm
Durante il serraggio dei dadi (28.04)
attenzione a non rigare
l’albero
con la controchiave sul lato opposto.
A
TTENZIONE: i dadi (61.04) sui tiranti (61.02) e le viti (70.18) con
i
dadi (70.19) sulla lanterna devono essere serrati uniformemente
con manovre alternate a croce su posizioni diametralmente opposte.
10.2. Posizione assiale del rotore pompa
In posizione verticale e dalla posizione di appoggio (fig. 6a) sol-
levare il rotore, facendo leva su una spina inserita nel foro sul-
l’albero, fino a fare appoggiare la spina sotto il giunto (64.22).
In questa posizione (fig. 6b) deve essere bloccato l’albero
(64.00) nel giunto, serrando uniformemente le viti (64.25).
Togliere la spina.
Montare il motore come indicato nel capitolo 4.
11. Ricambi
Nelle eventuali richieste di parti di ricambio precisare la deno-
minazione, il numero di posizione nel disegno in sezione (capi-
tolo 12.
) ed i dati di targa (tipo, data e numero di matricola).
Eventuali
pompe da ispezionare o riparare prima
della spedizione/messa a disposizione devono essere
svuotate e accuratamente pulite internamente ed
esternamente.
F
ig. 6a
Rotore appoggiato albero
n
on bloccato nel giunto.
(
*
)
Spina per sollevamento albero
F
ig. 6b
Rotore sollevato, posizione di
b
loccaggio albero nel giunto.
5
L
2
3.93.019
(
*
)
64.00
6
4.25
64.22
Nr. Denominazione
13.60
Flangia con tronchetto
14.02 Camicia esterna
14.04 Tappo
14.06 O-ring
14.12
Tappo
14.16 O-ring
14.17
Vite
14.18 O-ring
14.19 O-ring
14.20 O-ring
14.54
Anello di tenuta
(1)
16.00 Corpo aspirante
20.00 Corpo premente
22.12
O-ring lato aspirazione
25.01 Corpo primo stadio
25.02 Corpo stadio
25.03 Corpo stadio con cuscinetto
25.05 Corpo ultimo stadio
28.00 Girante
28.04
Dado bloccaggio girante
28.08 Rosetta
32.00
Lanterna di raccordo
32.30
Protezione
32.31 Rosetta
32.32 Vite
34.01 Coperchio inferiore
34.02 Coperchio superiore
36.00 Tenuta meccanica
36.51
Anello di arresto, in 2 pezzi
36.52 Anello di spallamento
61.00
Base
61.02
T
irante
61.04 Dado
64.00 Albero
64.10 Bussola cuscinetto
64.15 Bussola distanziatrice
64.19 Bussola distanziatrice cuscinetto
64.22
Giunto
64.25 Vite
66.00
Cuscinetto a sfere
66.18
Anello di sicurezza
66.19 Anello di spallamento (3)
70.18 Vite
70.19 Dado
99.00 Motore completo
(1)
Inserito nel corpo stadio (non fornibile singolarmente)
(2) V
edere
capitolo 12.1.
(3) Solo con grandezza motore 132
12.

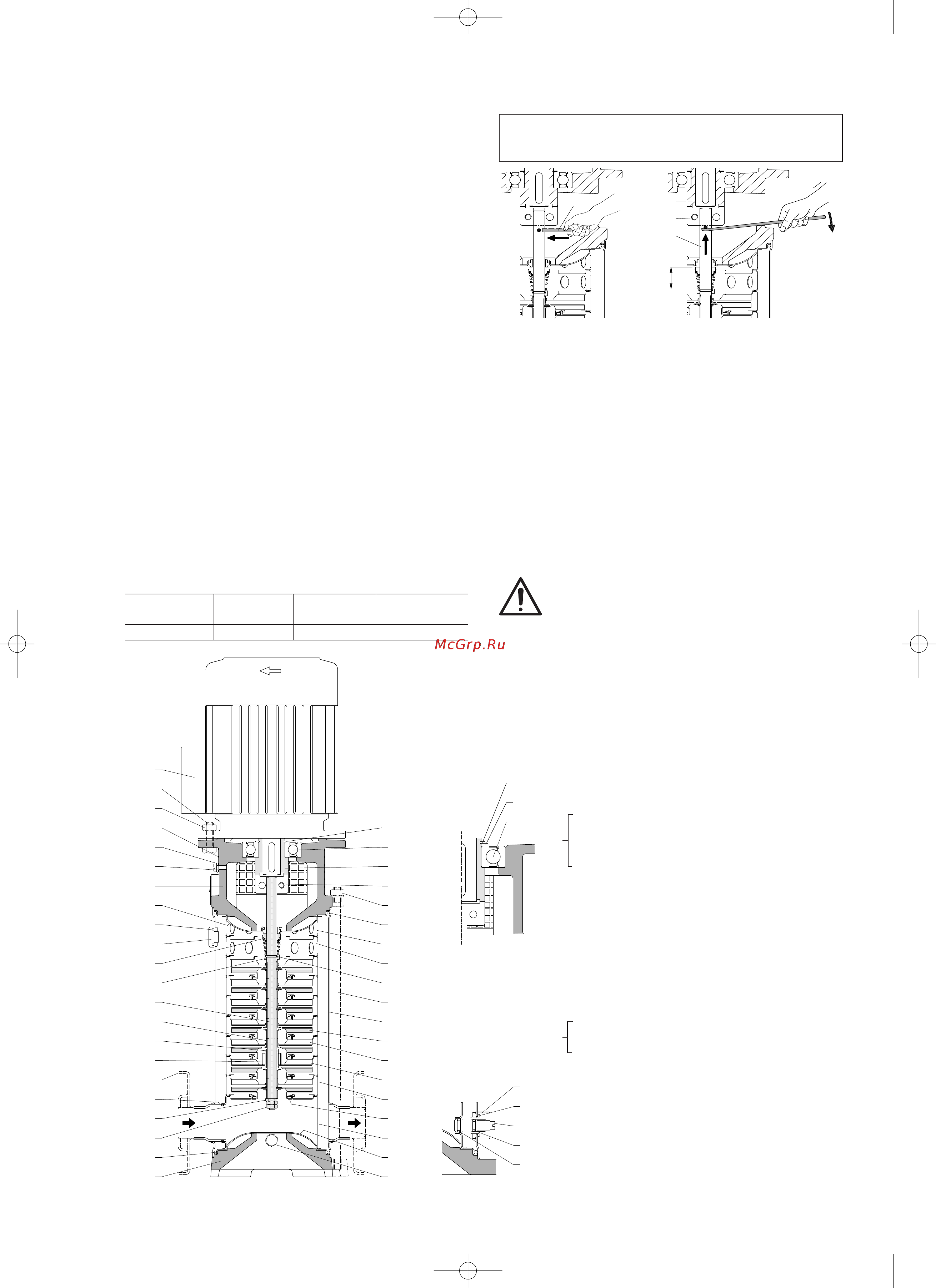

Disegno in sezione e denominazione delle parti
(1)
14.16
14.19
14.18
14.17
66.18
99.00
70.18
70.19
(3)
66.18
66.19
66.00
28.04
14.02
61.00
14.20
28.08
22.12
13.60
64.10
64.19
64.15
64.00
36.52
36.00
14.04
14.06
34.02
32.00
32.32
32.31
32.30
14.12
14.12
34.01
16.00
14.54
25.01
25.03
25.02
28.00
61.02
36.51
25.05
20.00
14.20
61.04
64.25
64.22
66.00
3.93.029
(2)
(2)
Con riserva di modifiche.
