TERNEO kt unic Инструкция по эксплуатации онлайн

TERNEO kt unic Инструкция по эксплуатации онлайн
Кол-во ком-ций без нагр., не менее
Технические данные
ТЕРМОРЕГУЛЯТОР
простое управление теплом
terneo kt
1
2
3
4
6
7
8
9
10
11
12
№
п/п
Параметр
Значение
16 А
3 000 ВА
верх.: 0...10 °С
230 В ±10 %
100 000 циклов
20 000 000 циклов
3 м
0,18 кг ±10 %
75 75 39× ×
IP20
Технический
паспорт
Инструкция по установке
и эксплуатации
увеличение
срока службы кабеля
(предотвращение перегрева)
экономия
электроэнергии до 30 %
комфортный
уровень температуры
Использование
ТЕРМОРЕГУЛЯТОРОВ это:
Пределы регулирования
Максимальный ток нагрузки
Максимальная мощность нагрузки
Напряжение питания
Масса в полной комплектации
Габаритные размеры
Датчик температуры
Длина соед. кабеля датчика
Кол-во ком-ций под нагр., не менее
Степень защиты по ГОСТ 14254

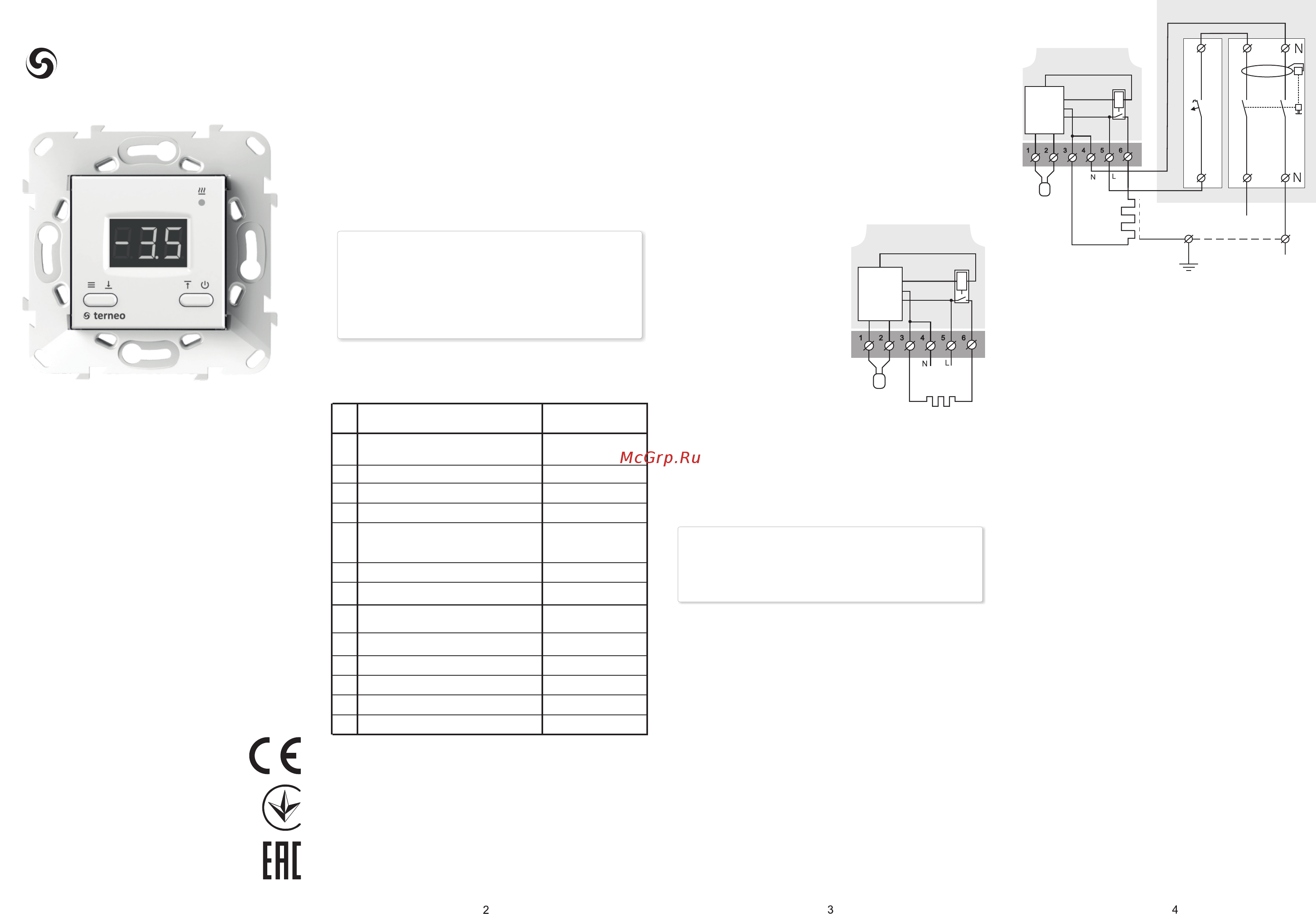

Схема 1.
Упрощенная внутренняя схема и схема подключения
Назначение
Перед началом монтажа и использования термо-
регулятора, пожалуйста, ознакомьтесь до конца с дан-
ным документом. Это поможет избежать ошибок и недо-
разумений.
Терморегулятор terneo kt предназначен для орга-
низации системы таяния снега и льда, которые обес-
печивают безопасность передвижения людей и
транспортных средств, а также уменьшают повреж-
дения зданий в зимний период.
Когда показания датчика температуры воздуха
попадают в диапазон +5...–10 °С (настраивается),
терморегулятор включает нагрузку.
Терморегулятор имеет защиту от частых пере-
ключений силового реле для увеличения срока
его службы. Если между переключением реле
было меньше одной минуты, то терморегулятор
задержит включение реле, обозначив отсчет
времени мигающей точкой в крайнем правом
разряде.
Установка
После монтажа, убедитесь в правильности под-
ключения внешнего датчика и напряжения сети. В
случае неправильного подключения, возможен
выход из строя терморегулятора.
Терморегулятор предназначен для установки внутри по-
мещений. Риск попадания влаги и жидкости в месте уста-
новки должен быть минимален.
Температура окружающей среды при монтаже должна
находиться в пределах –5 ...+45 °С.
Высота установки терморегулятора должна находиться
в пределах 0,4...1,7 м от уровня пола.
Терморегулятор монтируется и подключается после
установки и проверки нагрузки.
Для защиты от короткого замыкания в цепи нагрузки не-
обходимо обязательно перед терморегулятором устано-
вить автоматический выключатель (АВ), номиналом не
более 16 А. Он устанавливается в разрыв фазного прово-
да, как показано на схеме 2.
Для защиты человека от поражения электрическим то-
ком утечки устанавливается УЗО (устройство защитного
отключения). Это мероприятие обязательно при укладке
нагревательного кабеля во влажных условиях. Для работы
УЗО экран нагревательного кабеля необходимо заземлить
(подключить к защитному проводнику РЕ) или, если сеть
двухпроводная, необходимо сделать защитное зануле-
ние. То есть экран подключить к нулю перед УЗО. На
схеме 2 защитное зануление показано пунктиром.
Терморегулятор монтируется в стандартную монтаж-
ную коробку диаметром 60 мм, с помощью монтажных
винтов.
Для монтажа необходимо:
— сделать в стене отверстие под монтажную коробку
и штробу под провода питания и датчик;
— подвести провода питания системы обогрева и дат-
чика к монтажной коробке;
— выполнить соединения согласно данного пас-
порта;
— закрепить терморегулятор в монтажной коробке.
Для этого необходимо снять лицевую рамку, поместить
терморегулятор в монтажную коробку и закрутить
монтажные винты.
Клеммы терморегулятора рассчитаны на провод с се-
2
чением не более 2,5 мм . Для уменьшения меха-
нической нагрузки на клеммы желательно использовать
мягкий провод. Концы провода необходимо зачистить и
обжать наконечниками с изоляцией. Провода затя-
гиваются в клеммах при помощи отвертки с шириной
жала не более 3 мм. Отвертка с жалом шириной более
3 мм может нанести механические повреждения клем-
мам. Это может привести к потере права на гарантийное
обслуживание. Затягивать клеммы необходимо с мо-
ментом 0,5 Н·м.
Необходимо, чтобы терморегулятор коммутировал
ток не более 2/3 максимального тока, указанного в
паспорте. Если ток превышает это значение, подклю-
чите нагревательный кабель через контактор (магнит-
ный пускатель, силовое реле), который рассчитан на
данный ток (схема 3).
Сечения проводов, к которым подключается термо-
2
регулятор, должны быть для меди не менее 2 × 1,0 мм .
Использование алюминия нежелательно.
Схема подключения
Треморегулятор поддерживает работу с двумя типами
датчиков: аналоговым (терморезистор) или цифровым
(DS18B20).
Аналоговый датчик R10 подключается к клеммам 1 и 2.
Цвета проводов при подключении значения не имеют.
Цифровой датчик D18 подключается белым проводом к
клемме 1, а синим — к клемме 2. При неверном под-
ключении терморегулятор перейдет в режим процентного
управления (стр. 7).
Напряжение питания (230 В ±10 %, 50 Гц) подается на
клеммы 4 и 5, причем фаза (L) определяется индикатором
и подключается на клемму 5, а ноль (N) — на клемму 4.
К клеммам 3 и 6 подклю-
чается нагрузка (соедини-
тельные провода от нагрева-
тельного элемента).
нижн.: –20...–1 °С
Диапазон измеряемых температур
–30...+90 °С
13
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Терморегулятор, рамка
Датчик температуры с соединительным кабелем
Гарантийные свидетельство и талон
Техпаспорт, инструкция по установке и экс-ции
Упаковочная коробка
Сертификат соответствия
№ ТС RU C-UA.АБ15.В.00542
Срок действия с 21.02.2017 по 20.02.2020
Орган по сертификации: ООО «ЦЕНТРОТЕСТ»
Соответствует требованиям Технического
регламента Таможенного союза: ТР ТС 004/2011
«О безопасности низковольтного оборудования»,
ТР ТС 020/2011«Электромагнитная
совместимость технических средств»
Комплект поставки
датчик
ноль
фаза
3 000 ВА нагреватель
230 В ~ 50 Гц
t°
Схема
питания и
управления
Схема 2.
Подключение автоматического выключателя и УЗО
1
2
УЗО
АВ
16 А
L
N
ящик с автоматикой
16 А
30 мА
датчик
ноль
фаза
t°
Схема
питания и
управления
РЕ
230 В Гц~ 50
нагрузка
ноль
фаза
5
Ток потребления при 230 В:
активное сост. при мах яркости
режим сна (откл с кнопки)
не более 6,5 mA
не более 1,9 mA
NTC терморезистор
10 кОм при 25 °С (R10)
