Монтаж датчика
Датчик температуры воздуха устанавливается на
стене или под кромкой кровли так, чтоб на него не
светило солнце и не попадал дождь и снег, а также была
возможность беспрепятственной замены при неис-
правности или повреждении (рис. 1).
При необходимости допускается укорачивание и
наращивание соединительных проводов датчика
(отдельный кабель не более 40 м с сечением больше
2
0,75 мм ). Рядом с соединительным проводом
датчика не должны находиться силовые провода, они
могут создавать помехи.

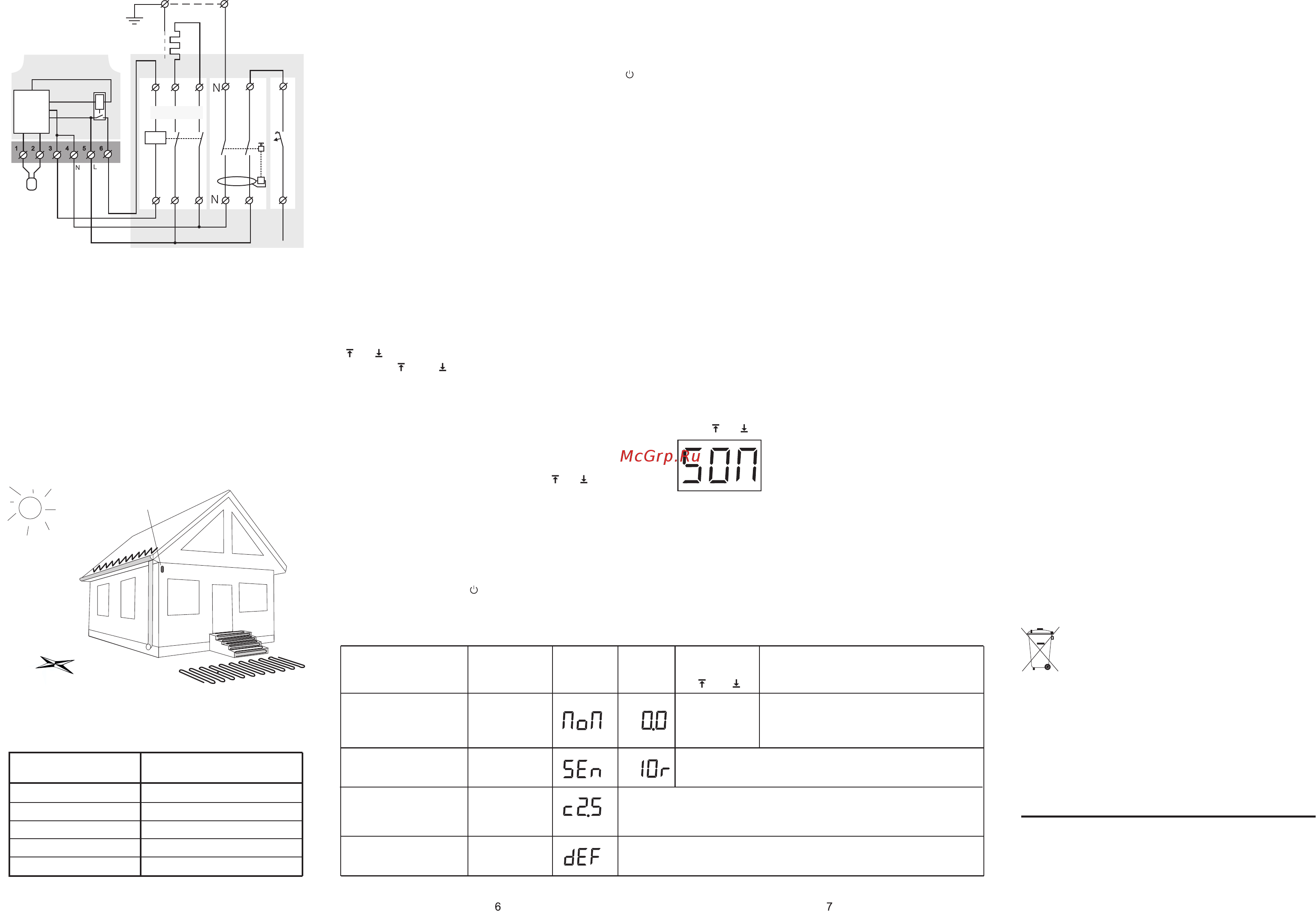

Схема 3. Подключение через контактор
5
Эксплуатация
Включение / отключение
Для включения / отключения удерживайте кнопку « »
в течение 4 с, при этом на экране будут появляться одна
за одной 3 черточки. Посте появления надписи «on» /
«oFF» отпустите кнопку.
При включении начнется индикация температуры дат-
чика. Если температура датчика будет находиться в
установленных пределах произойдет включение нагре-
вательной системы. О включении нагревательной систе-
мы сигнализирует свечение красного индикатора.
В ждущем режиме, когда кнопки не используются, яр-
кость экрана снизится до 30 %.
При отключении терморегулятор переходит в спящий
режим. Для полного отключения терморегулятора,
необходимо отключить автоматический выключатель.
Верхний / нижний пределы
(завод. настр. 5 °С / – 10 °С)
Для просмотра и изменения верхнего / нижнего пре-
дела температуры нажмите кратковременно на кнопку
« » / « ». Мигающее значение предела можно изменить
кнопками « » или « ».
Через 3 с после последнего нажатия терморегулятор
переходит к отображению температуры датчика.
Для просмотра нужного пункта меню удерживайте
определенное количество секунд кнопку « ». Для изме-
нения параметров используйте кнопки « » и « ».
Через 3 с после последнего нажатия терморегулятор
переходит к отображению температуры датчика.
Блокировка кнопок
Функциональное меню (табл. 2)
≡
(защита от детей и в общественных местах)
Для блокировки / разблокировки удерживайте одно-
временно кнопки «≡» и « » в течение 6 с до появления на
экране надписи «Loc» («oFF»).
ВОЗМОЖНЫЕ НЕПОЛАДКИ,
ПРИЧИНЫ И ПУТИ ИХ УСТРАНЕНИЯ
На экране высвечивается надпись «ЗНЕ».
Возможная причина: короткое замыкание в цепи
датчика.
Необходимо: устранить короткое замыкание в цепи дат-
чика.
Терморегулятор при подключенном датчике пере-
шел в процентное управление.
Возможные причины:
— неправильное подключение датчика, случился
обрыв в цепи датчика;
— рядом с проводом датчика находится источник
электромагнитного поля, которое препятствует передаче
данных;
— температура вышла за пределы измеряемых
температур (таблица Технические данные на стр. 2);
Необходимо проверить:
— соответствие подключения датчика, место соеди-
нения датчика к терморегулятору и его цепь (табл. 1), а так-
же отсутствие механических повреждений по всей длине
соединительного провода датчика;
— отсутствие источника электромагнитного поля ря-
дом с проводом датчика;
Процентное управление (завод. настр. 0 % «0П»)
На экране будет отображаться процент времени, когда
нагреватель включен в 30–минутном циклическом интер-
вале. Процентное соотношение можно изменять кноп-
ками « » и « » в диапазоне 0...90 %.
При первом включении это значение
равно 0 %. Если выставить 50 % «50П»,
то нагреватель в 30-минутном интер-
вале времени будет включен на 15 мин.
Контроль температуры воздуха в этом режиме будет
недоступным.
При включении терморегулятора экран и инди-
катор не светятся.
Возможная причина: отсутствует напряжение питания.
Необходимо: убедиться в наличии напряжения питания
с помощью вольтметра. Если напряжение есть, тогда об-
ратитесь, пожалуйста, в Сервисный центр.
Защита от внутреннего перегрева
температур внутри корпуса ысит 85 °С
произойдет аварийное отключение нагрузки. На экране
1 раз / сек будет высвечиваться (перегрев). Когда
температура внутри корпуса опустится ниже 80 °С —
терморегулятор включит нагрузку и возобновит работу.
При срабатывании защиты более 5 раз подряд термо-
регулятор заблокируется до тех пор, пока не будет нажа-
та одна из кнопок и температура внутри корпуса не сни-
зится до 80 °С.
При обрыве или коротком замыкании датчика внут-
реннего перегрева терморегулятор продолжит работу в
обычном режиме, но каждые 5 с будет высвечиваться
надпись «Ert» (проблема с датчиком). В этом случае
контроль за внутренним перегревом осуществляться не
будет.
Чтобы не получить травму и не повредить термо-
регулятор, внимательно прочтите и уясните для себя эти
инструкции.
Подключение терморегулятора должно производится
квалифицированным электриком.
Перед началом монтажа (демонтажа) и подключения
(отключения) терморегулятора отключите напряжение
питания, а также действуйте в соответствии с «Правилами
устройства электроустановок».
Не включайте терморегулятор в сеть в разобранном
виде.
Не допускать попадания жидкости или влаги на термо-
регулятор.
Не подвергайте терморегулятор воздействию экстре-
мальных температур (выше +45 °С или ниже –5 °С).
Не чистите терморегулятор с использованием хими-
катов, таких как бензол и растворители.
Не храните терморегулятор и не используйте термо-
регулятор в пыльных местах.
Не пытайтесь самостоятельно разбирать и ремон-
тировать терморегулятор.
Не превышайте предельные значения тока и мощности.
Для защиты от перенапряжений вызванных разрядами
молний используйте грозозащитные разрядники.
Не погружайте датчик с соединительным проводом в
жидкие среды.
Не сжигайте и не выбрасывайте термо-
регулятор вместе с бытовыми отходами.
Использованный терморегулятор подле-
жит утилизации в соответствии с действующим
законодательством.
Транспортировка товара осуществляется в упаковке
обеспечивающей сохранность терморегулятора.
Терморегулятор перевозится любым видом транспорт-
ных средств (ж/д, авто-, морским, авиатранспортом).
Дата изготовления указана на обратной стороне термо-
регулятора.
Если у вас возникнут какие-либо вопросы или вам что-то
будет не понятно, обратитесь в Сервисный центр по теле-
фону, указанному ниже.
Если а прев
«ПРГ»
Меры безопасности
Таблица 1.
Сопротивление датчика при различной температуре
Температура, (°С)
5
10
20
30
40
Сопротивление датчика, (W)
25339
19872
12488
8059
5330
Производитель: ООО "ДС Электроникс"
Адрес: 04136, Украина, г. Киев, ул. Северо-Сырецкая, д. 1–3
Телефон: +38 (044) 485-15-01
Импортер в Россию: ООО "ТЕЗУРА"
Адрес: 308015, Россия, г. Белгород, ул. Пушкина, д. 49а, оф. 28в
Телефон: +7 (499) 403-34-90
e-mail: support@terneo.ru www.terneo.ru
1
2
УЗО
2
А2
А1
1 3
4
АВ
L
ящик
с автоматикой
контактор
датчик
ноль
фаза
t°
ноль
нагрузка
РЕ
N
фаза
Схема
питания и
управления
Рисунок 1. Монтаж датчика температуры воздуха
датчик
температуры
воздуха
N
vc25_171219
Управление
кнопками
« » и « »
±5,0 °С,
шаг — 0,1 °С
Если есть необходимость внести
поправку в температуру на экране
терморегулятора.
12 с
18 с
9 с
6 с
Тип датчика
Поправка
показаний экрана
(юстировка)
Версия прошивки
Сброс на заводские
настройки
Пункт меню
Завод.
настр.
Примечания
Экран
Удерживайте
кнопку
«≡»
Внимание! Производитель оставляет за собой право вносить
изменения в прошивку с целью улучшения характеристик
терморегулятора.
Таблица 2. Функциональное меню
Терморегулятор поддерживает следующие типы
датчиков: 4.7, 6.8, 10, 12, 15, 33, 47 кОм при 25 °C.
После отпускания кнопки, терморегулятор сбросит все
настройки к заводским и перезагрузится.
