Vertikal flerstegs in-line pump
MXV 50-16, 65-32, 80-48
DRIFT/INSTALLATIONSANVISNINGAR
Innehållsförteckning
Stycke Sidan
1. Förutsättningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
2. Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
3. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
4. Montering av elmotor . . . . . . . . . . . . . . . . . . . . . . . . . .27
5. Rörledningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
5.1. Sugledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
5.2. Tryckledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
6. Elektrisk anslutning . . . . . . . . . . . . . . . . . . . . . . . . . . .28
7. Uppstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
7.1. Förberedande kontroller . . . . . . . . . . . . . . . . . . . . . . . .28
7.2. Fyllning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
7.3. Start samt kontroll . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
8. Underhåll samt tillsyn av pumpen . . . . . . . . . . . . . . . .29
9. Demontering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
9.1. Byte av den mekaniska axeltätningen . . . . . . . . . . . . .30
9.2. Byte av kullager . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
9.3. Första stegets lager samt mellanlager . . . . . . . . . . . . .30
10. Återmontering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
10.1. Åtdragningsmoment . . . . . . . . . . . . . . . . . . . . . . . . . . .30
10.2. Position av pumpaxeln . . . . . . . . . . . . . . . . . . . . . . . . .30
11. Horisontal installation . . . . . . . . . . . . . . . . . . . . . . . . . .30
11.1. Montering av stödfot . . . . . . . . . . . . . . . . . . . . . . . . . . .30
12. Reservdelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
13. Sprängskiss samt reservdelsbeskrivning . . . . . . . . . . .31
13.1. Mellandelarnas sammansättning . . . . . . . . . . . . . . .37-39
13.2. Pumphjulen och slitringarnas sammansättning . . . .37-39
LÄS OCH FÖLJ ALLA INSTRUKTIONERNA
1. Förutsättningar
Standard konstruktion
- För rena vätskor: ej explosiva, ej brandfarliga, ej farliga för
hälsan eller miljön, ej aggressiva mot pumpmaterialet, ej
innehållande slitande, fasta eller fiberpartiklar.
Med o-ringar i EPDM är pumpen ej lämplig för oljor.
- Maximalt tillåtna arbetstryck i pumphuset 25 bar.
- Vätsketemperatur från -15˚C to +110˚C.
Installation i tillräckligt ventilerad lokal skyddad från väta med
en maximal omgivningstemperatur av 40˚C.
2900 1/min
Motoreffekt upp till kW: 4 7,5 22
Ljudnivå dB (A) max: 69 74 76
Starter/ timma max: 30 24 15
När en ej standardmotor monteras så refereras till elmotorns
egna ljudnivå.
2. Transport
Lyft samt transport av pumpen utan emballage skall ske enligt
nedanstående figur 1. Res pumpenheten sakta (fig1c) se till
att den inte rör sig i sida till sida på ett okontrollerat sätt för att
undvika obalans och tippning.
För horisontal montering, placera en slinga nära jämnviktscentrum
på pumpen.
3. Installation
MXV 50-16, 65-32, 80-48 standardversion skall monteras
vertikalt stående på avsedd fot under pumpen.
Dessa kan även monteras horisontalt med avsedd stödfot
vilken levereras på begäran (se avsnitt 11.).
Installera pumpen så nära vätskekällan som möjligt (med
hänsyn taget till NPSH värdet).
Tillse att fritt utrymme finnes runt pumpen för god
ventilation, kontroll av frigång, fyllning-dränering av
pumphuset samt att eventuell spillning av vätskan för
sanering skall kunna utföras (speciellt för dränering av o-
farliga vätskor eller vätskor med temperaturer över 60 ˚C).
Försäkra dig om att eventuella läckor av vätskan ej
förorsakar skador på personer eller egendom.
Läckage kan uppstå genom tryckslag eller andra
felaktigheter, eller otillåten stängning av ventiler eller
dyligt. Tillåt en möjlig dränering för att automatiskt kunna leda
iväg ett läckage.
Montera pumpen på en flat horisontal klack av cement stål eller
liknande för att säker förankring skall kunna ske.
För att ej bultarna skall spänna olika i pumpinfästningen skall
enheten shimsas upp med bladplåt vid de 4 fastsättningsbultarna.
4. Montering av elmotorn
MXV pumparna är konstruerade för användandet av en
standard elmotor med (IEC 34-7) IM V1 konstruktion,
dimension samt effekt enligt IEC 72.
Om pumpen levereras utan elmotor, tillse att motorns data:
varvtal, effekt m.m. överenstämmer med pumpens behov enligt
datablad.
VARNING: elmotorn måste ha två Iyftanordningar på varje
sida för vertikalt Iyft med axeländan nedåt (fig 1 b).
Före installation skall motoraxeln samt anläggningsytorna
rengöras från färgrester oxider m.m.
Se till att motoraxeln och pumpaxeln löper fritt för hand innan
återmontering.
Smörj motoraxeln med en grafit baserad droppfri friktionsfri
produkt, använd ej olja som kan skada den mekaniska
axeltätningen nedanför (se stycke 9.1.).
När pumpen är i vertikalläge skall motorns axel nedsänkas i
nivå med pumpens axelhylsa tills flänsarna ligger helt ihop.
Sväng motorn till önskat monteringsläge så att de fyra hålen
passar ihop.
VARNING: de fyra bultarna (70.18) med muttrarna måste
dragas växelvis diametriskt tvärs över (se avsnitt 10.1.).
Före åtdragning, av bultarna (70.18) med muttrar se till att
motoraxeln och pumpaxeln går att dra runt för hand (tag
bort och sätt tillbaka skyddet 32.20).
VARNING: bara elmotorn skall bytas ut se stycke 9.
5. Rörledningar
Se till att rörledningarnas diametrar ej understiger
vätskehastigheterna 1,5m/s för sugledningen samt 3m/s för
tryckledningen.
Rörens diametrar får aldrig understiga pumpens anslutningsdia-
metrar.
Pilarna på pumphus (14.00) anger inlopp respektive
utloppsanslutningar.
Se till att rörledningarna är rengjorda före
inkoppling.
Rör som är anslutna till pumpen skall fastsättas med klämmor
så att de ej spänner eller överför vibrationer till pumphuset (se
figur 2).

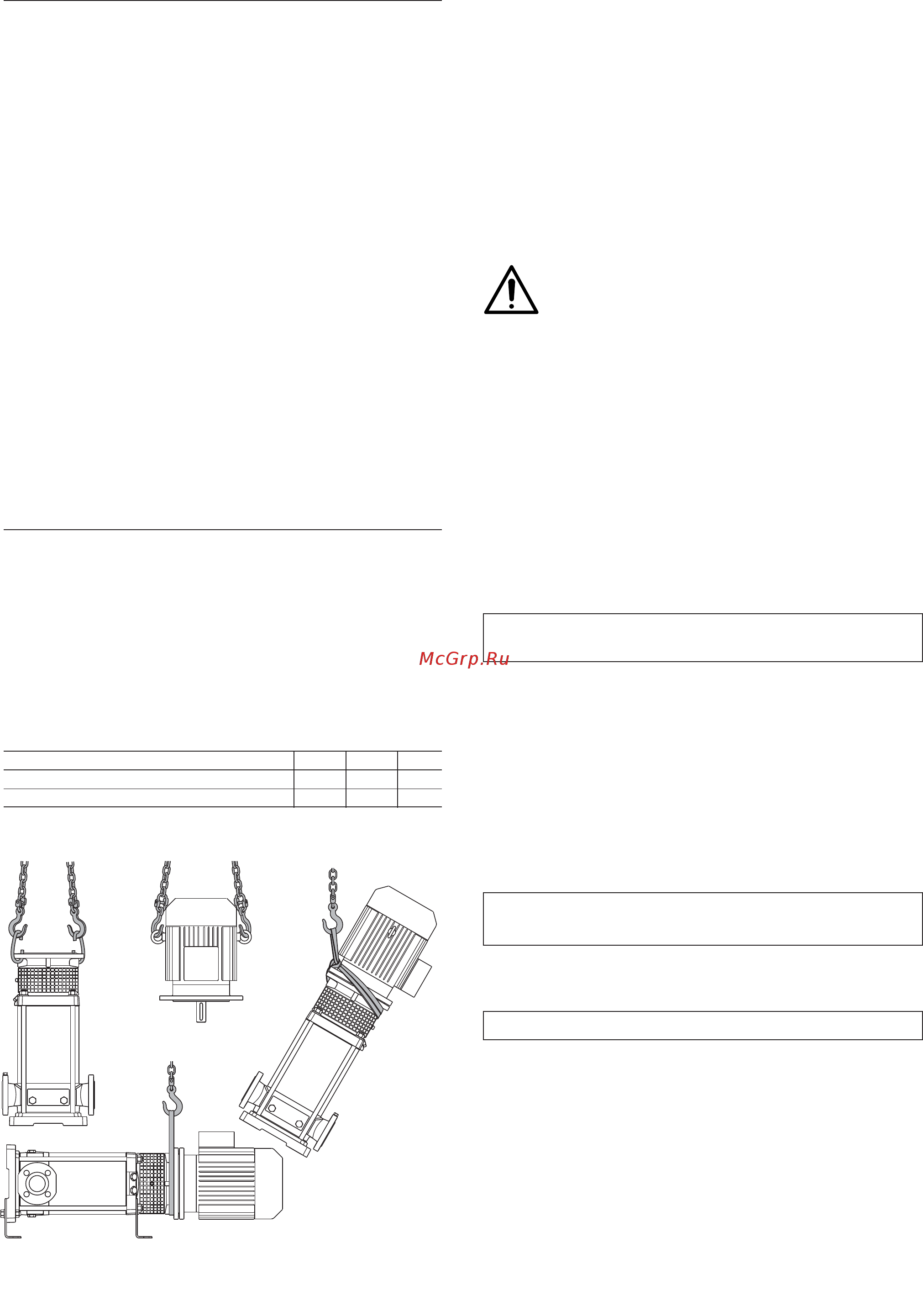

Fig. 1a Iyft utan elmotor
b Iyft med elmotor utan pump
c iyft av pump med elmotor
a
b
c
c
Max 270 kg
4.93.214
27
