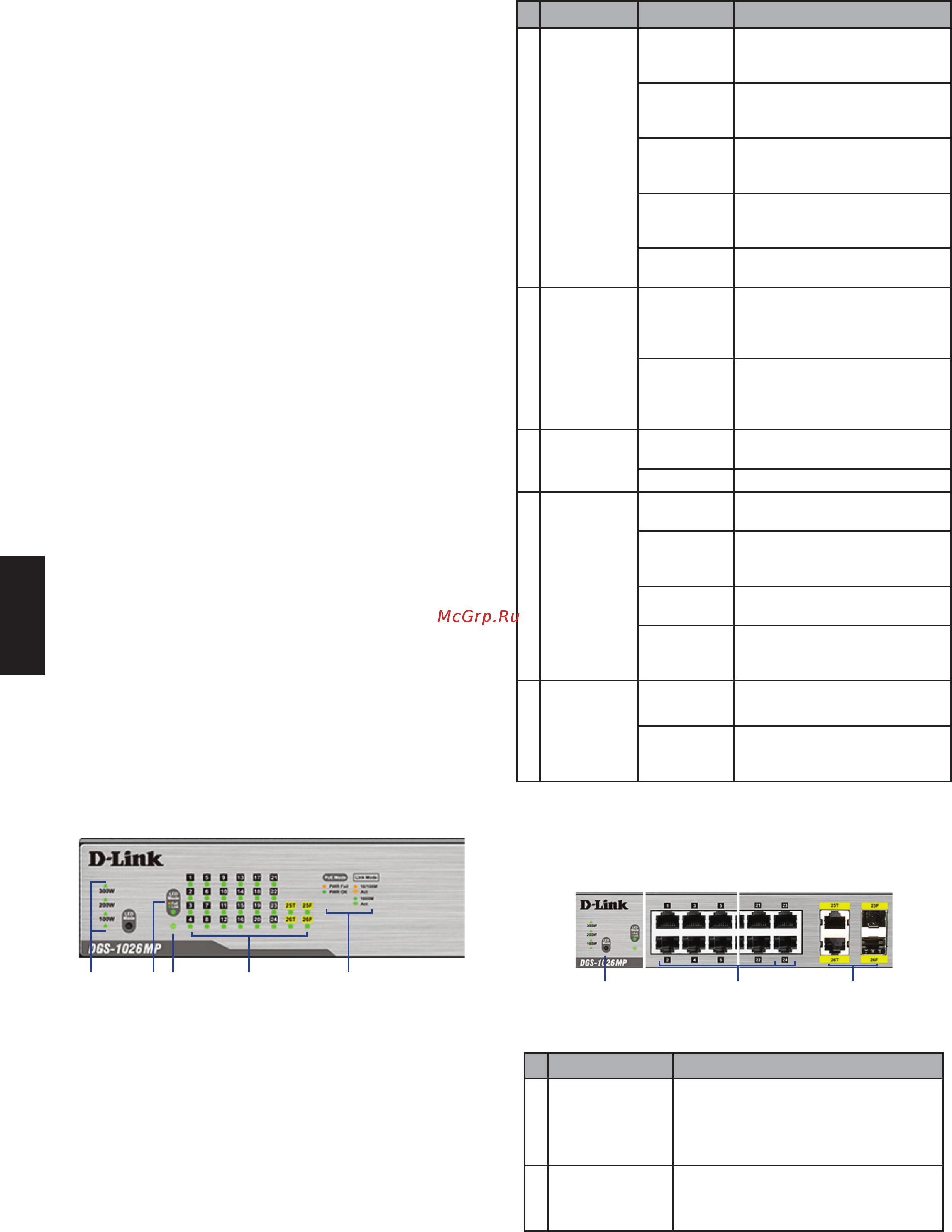

3
РУССКИЙ
# Индикатор Состояние Описание
1
Бюджет
мощности
PoE
Горит красным
светом
(Индикатор над “300W”) Общая
потребляемая мощность PoE
составляет от 301 до 370 Вт.
Горит желтым
светом
(Индикатор под “300W”) Общая
потребляемая мощность PoE
составляет от 201 до 300 Вт.
Горит зеленым
светом
(Индикатор под “200W”) Общая
потребляемая мощность PoE
составляет от 101 до 200 Вт.
Горит зеленым
светом
(Индикатор под “100W”) Общая
потребляемая мощность PoE
составляет от 1 до 100 Вт.
Не горит
Устройство с поддержкой PoE не
подключено к коммутатору.
2 LED Mode
Горит зеленым
светом
Индикаторы портов отображают
состояние соединения на порту.
Смотрите ниже Link/Act для получения
дополнительной информации.
Горит желтым
светом
Индикаторы портов отображают
состояние PoE. Смотрите ниже PoE
Mode для получения дополнительной
информации.
3 Питание
Горит зеленым
светом
Питание включено.
Не горит Питание выключено.
4
Link/Act
Порты 1 ~ 26
Горит желтым
светом
К порту подключено устройство на
скорости 10/100 Мбит/с.
Мигает
желтым
светом
На порту выполняется передача или
прием данных на скорости 10/100
Мбит/с.
Горит зеленым
светом
К порту подключено устройство на
скорости 1000 Мбит/с.
Мигает
зеленым
светом
На порту выполняется передача
или прием данных на скорости 1000
Мбит/с.
5
PoE Mode
Порты
1 ~ 24
Горит желтым
светом
Подача питания PoE на порту не
осуществляется.
Горит зеленым
светом
Подача питания PoE на порту
осуществляется надлежащим
образом.
Таблица 1
Компоненты передней панели
1 2 3
Рисунок 2
# Компонент Описание
1 LED Mode
Нажмите кнопку, чтобы установить для
индикаторов портов режим отображения
состояния PoE или соединения. Цвет индикатора
LED Mode будет информировать о том, какой
режим установлен в настоящий момент.
2 Порты 1 ~ 24
Порты 10/100/1000Base-T с поддержкой PoE для
подключения Ethernet-устройств и устройств с
поддержкой PoE.
О данном руководстве
Данное руководство содержит пошаговые
инструкции по установке неуправляемого
коммутатора DGS-1026MP. Помните, что
приобретенная Вами модель может
незначительно отличаться от изображенной на
иллюстрациях.
Комплект поставки
Комплект поставки DGS-1026MP должен
содержать следующие компоненты:
• Коммутатор DGS-1026MP
• Комплект для монтажа
• 4 резиновые ножки
• 2 заглушки для SFP-разъема
• Краткое руководство по установке
Если что-либо отсутствует или есть
повреждения, обратитесь к Вашему
поставщику.
Обзор аппаратной части
Индикаторы
1 2 3 54
Рисунок 1
•
2 крепежных кронштейна для установки в
19-дюймовую стойку
• Кабель питания
