D-Link DGS-1026MP [5/9] Заземление коммутатора

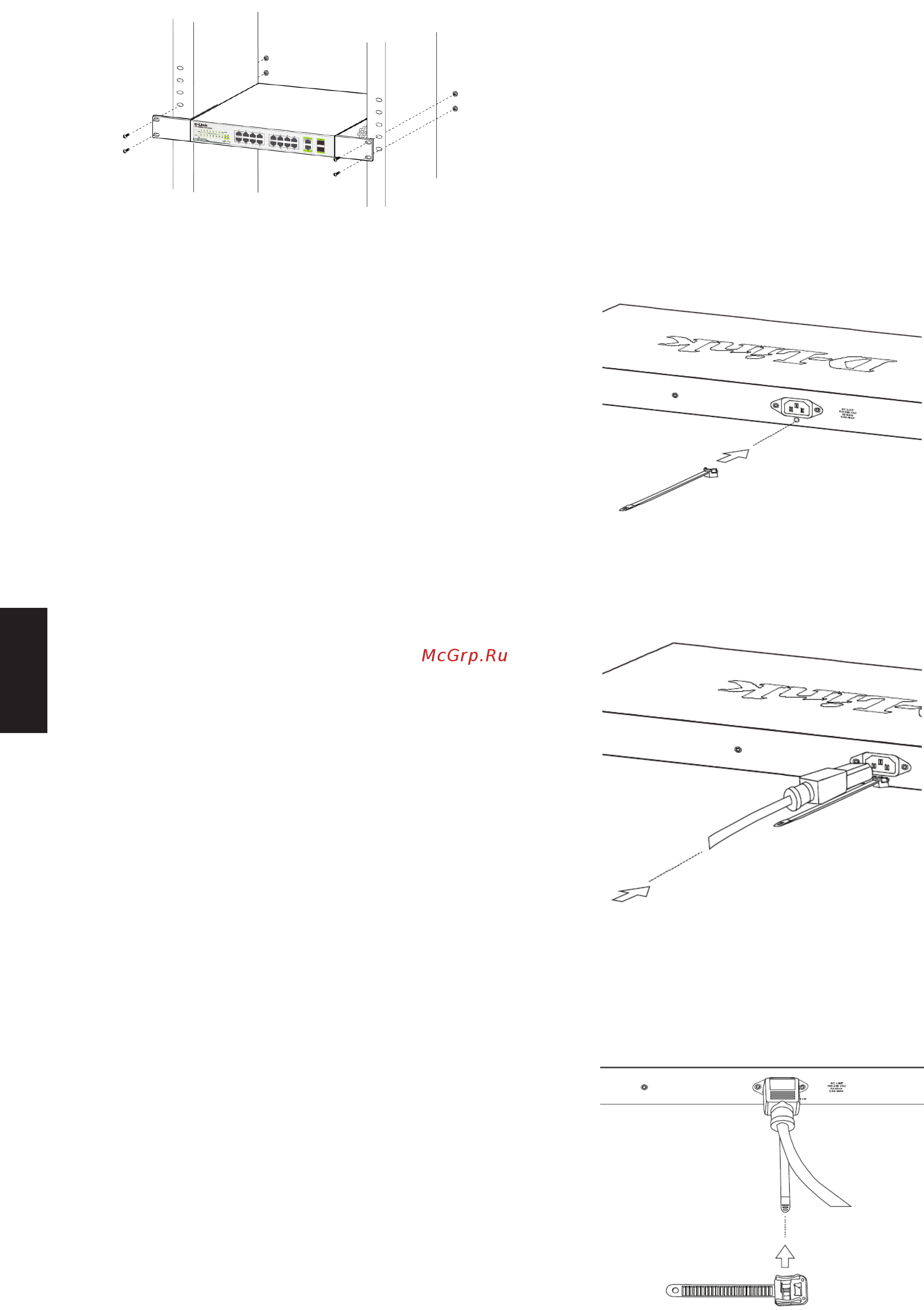

![D-Link DGS-1026MP [5/9] Заземление коммутатора](/views2/1458697/page5/bg5.png)
5
РУССКИЙ
Рисунок 6
Заземление коммутатора
Данный раздел содержит информацию о способе
заземления коммутатора. Данную процедуру
необходимо выполнить перед включением
питания коммутатора.
Необходимые инструменты и оборудование
• Винт заземления (входит в комплект для
монтажа) и винт M4 x 6 мм (не входит в
комплект для монтажа).
• Провод заземления (не входит в комплект
для монтажа). Характеристики провода
заземления должны соответствовать
региональным требованиям по установке. В
зависимости от источника питания и системы,
для установки требуется медный провод (от
12 до 6 AWG). Рекомендуется использовать
имеющиеся в продаже провода 6 AWG. Длина
кабеля зависит от расположения коммутатора
по отношению к средствам заземления.
• Отвертка (не входит в комплект для монтажа).
Коммутатор можно заземлить, выполнив
следующие шаги:
1. Убедитесь, что питание коммутатора
выключено.
2. Прикрутите клемму заземляющего провода
винтом заземления к коммутатору.
3. Прикрутите клемму на противоположной
стороне провода заземления к разъему
заземления на стойке, в которую установлен
4. Проверьте надежность существующих
соединений.
Установка фиксатора для кабеля
Для предотвращения случайного отключения
кабеля питания рекомендуется установить
фиксатор.
1. Установите стяжку замком вниз в отверстие,
расположенное под разъемом питания,
как показано на Рис. 7.
Рисунок 7
2. Подключите кабель питания к коммутатору.
Рисунок 8
3. Наденьте зажим на стяжку и сместите его в
Рисунок 9
коммутатор.
сторону разъема питания.
