4
РУССКИЙ
# Компонент Описание
3 Порты 25 ~ 26
Комбо-порты 100/1000Base-T/SFP. Когда один из
двух интерфейсов комбо-порта задействован,
другой его интерфейс не используется.
Например, использование интерфейса SFP на
порту 25 приведет к тому, что интерфейс RJ-45
на порту 25 станет недоступным.
Таблица 2

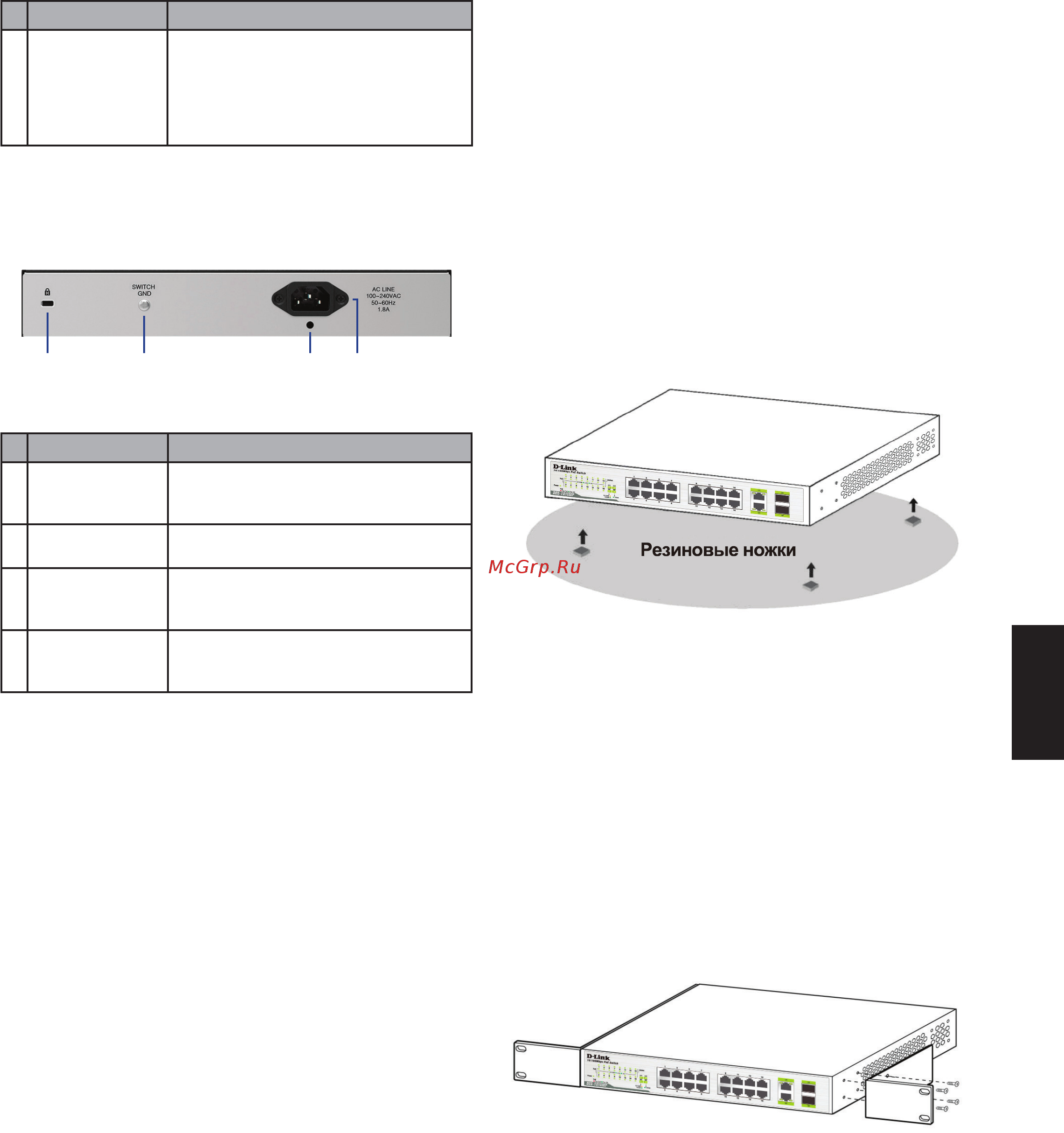

Компоненты задней панели
1 2 43
Рисунок 3
# Компонент Описание
1
Слот для
кенсингтонского
замка
Слот предназначен для установки
кенсингтонского замка.
2 Switch GND
Компонент предназначен для заземления
коммутатора.
3
Слот для
фиксатора для
кабеля питания
Слот предназначен для установки на
коммутаторе фиксатора для кабеля
питания.
4
Разъем для
подключения
кабеля питания
Разъем предназначен для подключения к
коммутатору кабеля питания.
Таблица 3
Установка коммутатора
Перед подключением к сети
Соблюдайте следующие меры предосторожности,
чтобы предотвратить незапланированное
выключение устройства, повреждение
оборудования или нанесение вреда человеку:
• Установите DGS-1026MP в прохладном и сухом
месте для обеспечения надлежащей рабочей
температуры и влажности (см. “Технические
характеристики”).
• Установите коммутатор в том месте,
где отсутствуют источники сильного
электромагнитного поля, вибрация, пыль и
воздействие прямых солнечных лучей.
• Оставьте по меньшей мере 10 см пространства
слева и справа от коммутатора для
обеспечения вентиляции.
• Осмотрите кабель питания и убедитесь в
безопасности его подключения к соответствующему
разъему на задней панели коммутатора.
• Не размещайте никаких устройств на
поверхности коммутатора.
Установка коммутатора на
плоскую поверхность
В комплект поставки DGS-1026MP входит набор
клейких резиновых ножек, которые позволяют
без риска повреждения устройства разместить
коммутатор на плоской поверхности, например,
на столе. Чтобы прикрепить резиновые ножки,
просто расположите их по углам нижней панели
коммутатора.
Рисунок 4
Установка коммутатора в стойку
Коммутатор DGS-1026MP может быть установлен
в 19-дюймовую стойку. Следующие инструкции
описывают процесс установки коммутатора в
стойку:
1. Прикрепите входящие в комплект поставки
кронштейны к боковым панелям коммутатора
и зафиксируйте их с помощью входящих в
комплект поставки винтов.
Рисунок 5
2. Установите коммутатор в стойку и закрепите
его с помощью винтов, входящих в комплект
поставки стойки.
