CALPEDA NGLM 4/A [2/4] Calpeda

Calpeda s.p.a. Via Roggia di Mezzo, 39

36050 Montorso Vicentino - Vicenza - Italia

Tel. +39 - 0444 476 476 Fax +39 - 0444 476 477

DN 25 DN 32 NGL 2 NGL 3 NGL 4

(Øi 28mm) (Øi 36mm)

Ls 10 m Ls 10 m Hs 8 m Hs 9 m Hs 9 m

Ls 25 m Ls 15 m Hs 6 m Hs 7 m Hs 8 m

Ls 50 m Ls 30 m - Hs 6 m Hs 7 m

Ls 100 m Ls 60 m - Hs 3 m Hs 4 m

1 max 22 min

Limiti d’impiego consigliati, con tubo di aspirazione in costante salita verso la pompa:

Recommended application limits, with suction pipe leading constantly upwards to the pump:

Empfohlene Anwendungsgrenzen, mit Saugleitung stetig zur Pumpe ansteigend:

Limites d’application conseillée, avec tuyau d’aspiration en pente régulière ascendante vers la pompe:

Límites de empleo aconsejados, con tubo de aspiración constantemente ascendente en dirección de la bomba:

Rekommenderade installationsgränser, när sugledningen är konstant stigande upp till pumpen:

Aanbevolen toepassingslimiet, met zuigleiding oplopend naar de pomp gemonteerd:

Óõùéóôþìåíá üñéá åöáñìïãþí, ìå ôïí êýñéï óùëÞíá áíáññüöçóçò óôáèåñÜ áðÜíù ðñïò ôçí áíôëßá:

êÂÍÓÏÂÌ‰ÛÂÏ˚Â ˝ÍÒÔÎÛ‡Ú‡ˆËÓÌÌ˚Â Ó„‡ÌË˜ÂÌËﬂ, ‰Îﬂ ÒÎÛ˜‡Â‚ ÒÓ ‚Ò‡Ò˚‚‡˛˘ÂÈ ÚÛ·ÓÈ ‚ ÔÓÎÓÊÂÌËË ÔÓÒÚÓﬂÌÌÓ„Ó ÔÓ‰˙ÂÏ‡ Í Ì‡ÒÓÒÛ:

50 Hz (n = 2800 1/min),

H2O, T = 20°C, Pa = 1000 hPa (mbar)

For 60 Hz see the data sheet.

1*/

Ls (m) Lunghezza del tubo di aspirazione sopra il livello dell’acqua

Length of suction pipe above the water level

Länge des Saugrohrs oberhalb des Wasserstands

Longueur du tuyau d’aspiration sur le niveau de l’eau

Longitud del tubo de aspiración sobre el nivel del agua

Längd på sugledning ovanför vattennivån

Lengte van de zuigleiding boven de waterspiegel

MÞêïò áðü ôïí óùëÞíá áíáññüöçóçò ìÝ÷ñé ôçí åðéöÜíåéá ôïõ íåñïý

ÑÎËÌ‡ ‚Ò‡Ò˚‚‡˛˘ÂÈ ÚÛ·˚ Ì‡‰ ÛÓ‚ÌÂÏ ‚Ó‰˚

Hs (m) Altezza di aspirazione

Suction lift

Saughöhe

Hauteur d’aspiration

Altura de aspiración

Sughöjd

Zuighoogte

ÂÜèïò áíáññüöçóçò

Ç˚ÒÓÚ‡ ‚Ò‡Ò˚‚‡ÌËﬂ

Valvola di non ritorno

Check valve

Rückschlagventil

Clapet de non-retour

Válvula de retención

Backventil

Terugslagklep

Âáëâßäá åëÝã÷ïõ

é·‡ÚÌ˚È ÍÎ‡Ô‡Ì

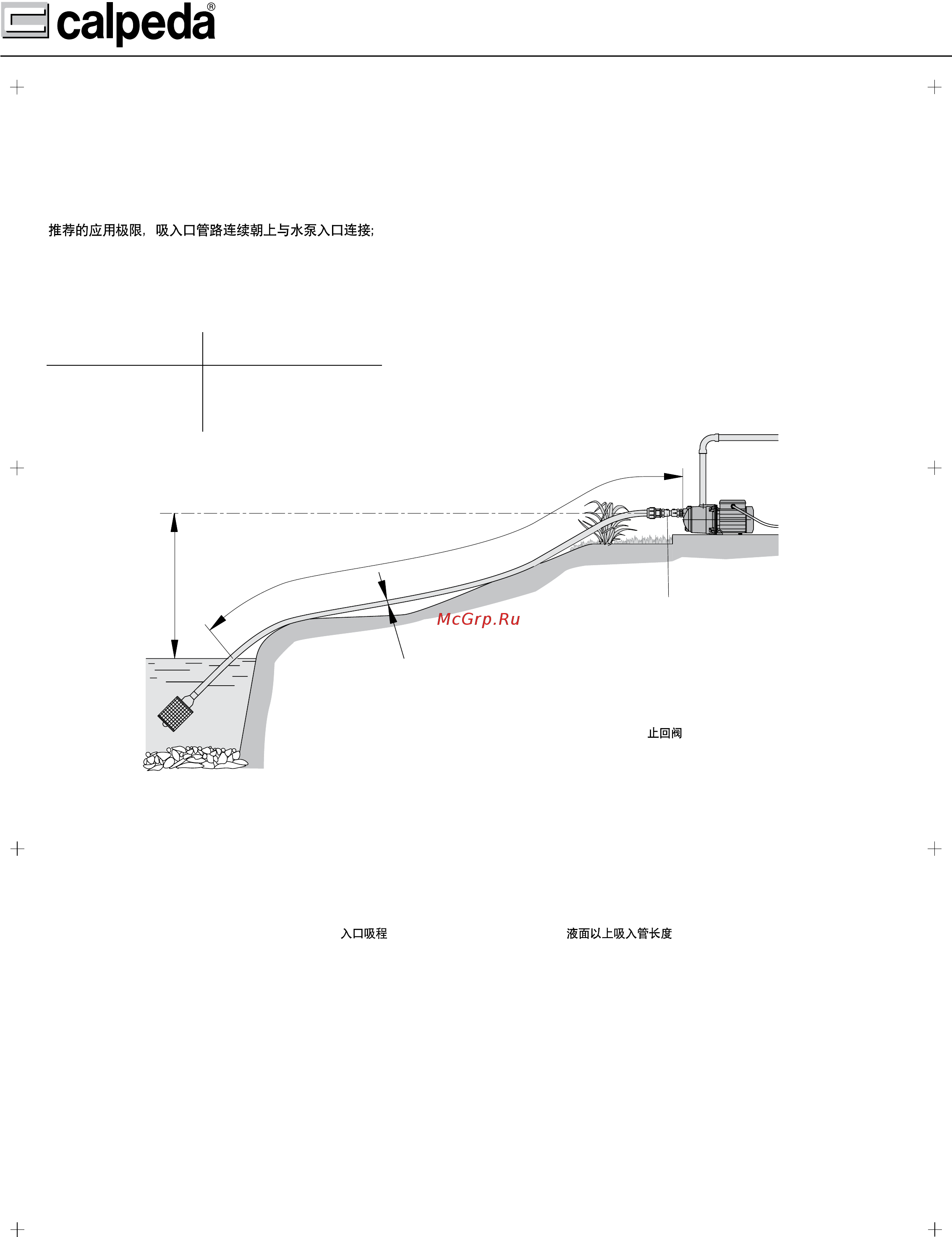

Fig. 1
