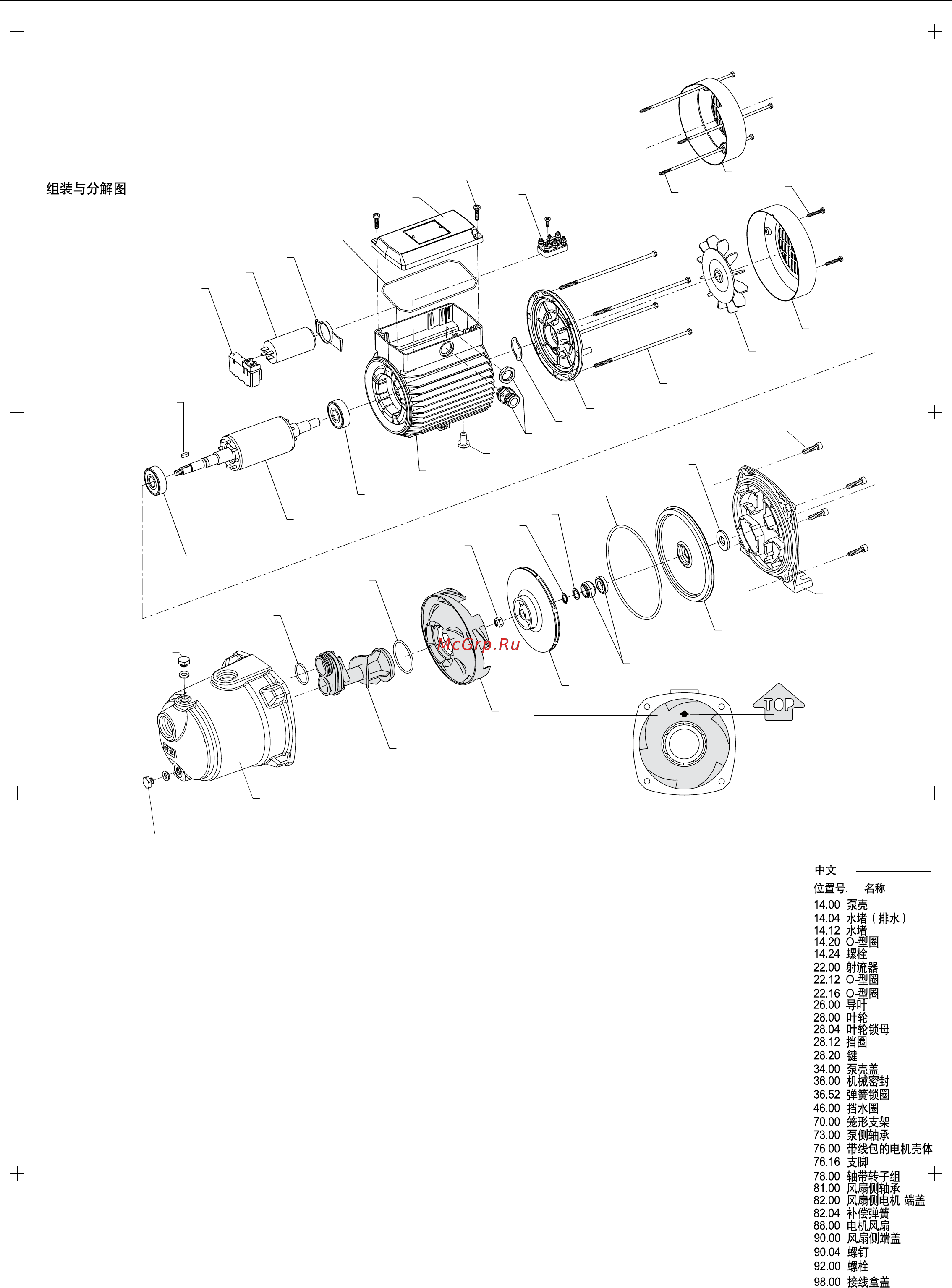

Disegno per lo smontaggio ed il rimontaggio Drawing tor dismantling and assembly Zeichnung für Demontage und Montage Dessin pour démontage et montage Dibujo para desmontaje у montaje Ritning for demontering och montering Onderdelentekening ZXESiÓYPaPP a Yia E appoan каюиуарроХоупол Чертеж для демонтажа и сборки 90 00 90 04 NGL 94 02 94 00 76 54 90 00 88 00 28 20 82 04 L 14 24 76 04 76 16 76 00 36 52 28 12 28 04 70 00 14 04 or 28 00 26 00 14 00 14 12 English Italiano Deutsch Français ctj vT TX Nr Denominazione Nr Part designation Nr Teile Benennung Nr Description des pièces 14 00 14 04 14 12 14 20 14 24 22 00 22 12 22 16 26 00 26 06 28 00 28 04 Corpo pompa Tappo Tappo O ring Vite Eiettore O ring O ring Diffusore O ring Girante Dado bloccaggio girante Anello di sicurezza Linguetta Coperchio del corpo Tenuta meccanica Anello di spallamento Paraspruzzi Lanterna di raccordo Cuscinetto Carcassa mot con awolg Appoggio Spina elastica Albero rotore Cuscinetto Coperchio motore Molla di compensazione Ventola Calotta Vite Tirante Coperchio scatola morsetti Guarnizione 14 00 14 04 14 12 14 20 14 24 22 00 22 12 22 16 26 00 26 06 28 00 28 04 Pump casing Plug Plug O ring Screw Ejector 14 00 14 04 14 12 14 20 14 24 22 00 22 12 22 16 26 00 26 26 28 00 28 04 Pumpengehäuse Verschlußschraube Verschlußschraube Runddichtring 14 00 14 04 14 12 14 20 14 24 22 00 22 12 22 16 26 00 26 26 28 00 28 04 Corps de pompe Bouchon Bouchon 14 00 Joint torique Vis Ejecteur Joint torique Joint torique Diffuseur 14 20 14 24 99 ПЛ 99 19 28 12 28 20 34 00 36 00 36 52 46 00 70 00 73 00 76 00 76 16 76 20 78 00 81 00 82 00 82 04 88 00 90 00 90 04 92 00 98 00 98 08 Circlip Impeller key Casing cover 28 12 28 20 34 00 36 00 36 52 46 00 70 00 73 00 76 00 76 16 76 20 78 00 81 00 82 00 82 04 88 00 90 00 90 04 92 00 98 00 98 08 O ring O ring Diffuser O ring Impeller Impeller nut Mechanical seal Shoulder ring Deflector Lantern bracket Ball bearing Motor casing with winding Support Pin Shaft with rotor packet Ball bearing Motor end shield Compensating spring Motor fan Fan cover Screw Tie bolt Terminal box cover Gasket 28 12 28 20 34 00 36 00 36 52 46 00 70 00 73 00 76 00 76 16 76 20 78 00 81 00 82 00 82 04 88 00 90 00 90 04 92 00 98 00 98 08 Schraube Ejektor Runddichtring Runddichtring Leitrad Runddichtring Laufrad Laufradnutter Sicherungsring Paßfeder Gehäusedeckel Gleitringdichtung Schulterring Spritzring Antriebslateme Wälzlager Motorgehäuse mit Wicklung Stutze Paßstift Welle mit Rotorpaket Wälzlager Motoriagergehäuse Federscheibe Lu fterrad Lüfter Haube Schraube Ver bindingssch raube Klem menkastendeckel Flachdchtung 28 12 28 20 34 00 36 00 36 52 46 00 70 00 73 00 76 00 76 16 76 20 78 00 81 00 82 00 82 04 88 00 90 00 90 04 92 00 98 00 98 08 Joint torique Roue Ecrou de roue Cirdips Clavette Couvercle de corps Garniture mécanique Bague d appui Déflecteur Lanterne de raccordement Roulement à billes Carcasse avec bobinage Appui Goupille d accouplement Arbre rotor Roulement à billes Couvercle de moteur Rondelle de compensation Ventilateur Capot Vis Tirant d assemblage Couvercle de boite à bornes Joint plat s 14 04 14 19 SS ткЖ StÀ I o Bs fi Я1 ditta njwiä 22 16 26 00 28 00 28 04 От ЁЙ 28 12 28 20 S 34 00 36 00 sss 36 52 46 00 Й В 70 00 73 00 76 00 föätöMfctUSft 76 16 SW 78 00 81 00 82 00 82 04 88 00 Q0 00 ìxÌO til SI IbWÄ вашим 90 04 92 00 98 00 ай
