Roland TD-50 [7/49] Описание панелей

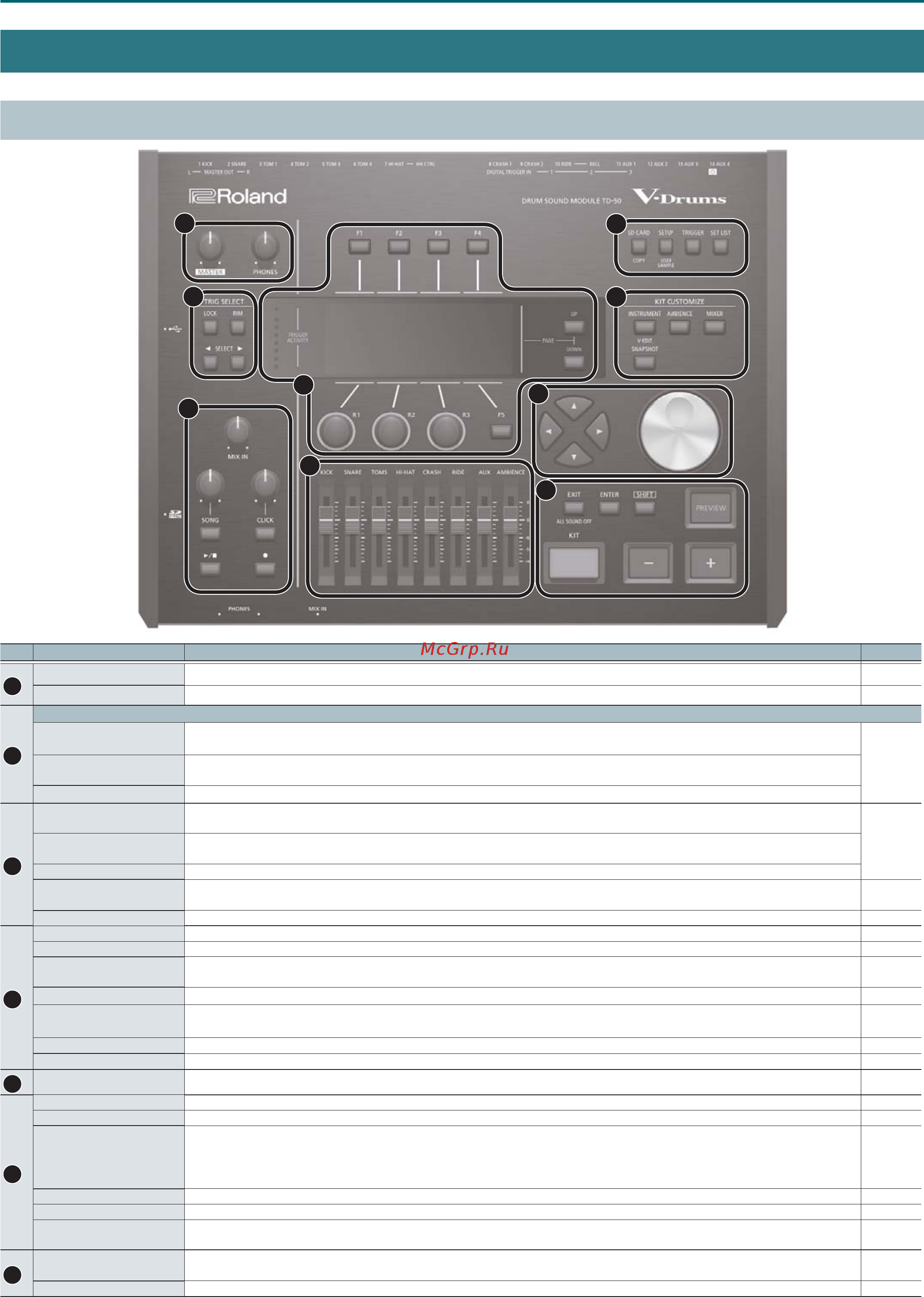

![Roland TD-50 [7/49] Описание панелей](/views2/1460197/page7/bg7.png)
7
7
Общие сведения
Описание панелей
Верхняя панель
6
7
8
9
4
1
2
5
3
№ Контроллер Описание Стр.
1
Регулятор [MASTER] Определяет уровень сигнала на разъемах MASTER OUT. 12
Регулятор [PHONES] Определяет громкость сигнала в наушниках, подключенных к разъему PHONES. 12
2
Секция TRIG SELECT
Кнопка [LOCK]
Если нажать на кнопку [LOCK], чтобы ее индикатор загорелся, выбранный пэд останется выбранным даже после удара по
другому пэду.
20
Кнопка [RIM]
При использовании пэда с сенсором обода данная кнопка позволяет выбрать для редактирования инструмент, назначен-
ный на пластик или обод. Для трехзонного пэда, эта кнопка позволяет выбрать зоны средней части, края и колокола.
Кнопки SELECT [
K
]/[
J
]
Служат для выбора номера триггера (пэда), для которого производится редактирование.
3
Кнопки [F1] – [F5]
(функциональные)
Функции данных кнопок зависят от текущего экрана. Они служат для выбора ярлыков, показанных в верхней части ди-
сплея, или функций, показанных в верхней или нижней части дисплея.
12
Энкодеры [R1] – [R3]
Функции данных кнопок зависят от текущего экрана. Они служат для изменения значений параметров, показанных в
нижней части дисплея.
Кнопки PAGE [UP]/[DOWN] Служат для переключения экранных страниц.
Индикатор
TRIGGER ACTIVITY
Загорается при приеме сигнала триггера от пэда (при ударе по нему). Он служит для проверки коммутации пэдов. –
Дисплей Отображает различную информацию. –
4
Регулятор [MIX IN] Определяет громкость аудиоисточника, подключенного к разъему MIX IN. –
Регулятор [SONG] Определяет громкость пьесы. –
Кнопка [SONG]
Открывает экран SONG. Кнопка используется для воспроизведения пьесы или записанных данных, а также для осущест-
вления установок, относящихся к пьесе.
14
Регулятор [CLICK] Определяет громкость клика. 13
Кнопка [CLICK]
Включает/отключает метроном (клик), служит для выбора темпа или клика, а также для включения репетиционного
режима.
13
16
Кнопка [
s
]
Запускает/останавливает запись или воспроизведение данных. 13
Кнопка [
t
]
Служит для записи исполнения. 17
5
Фейдеры Определяют громкость ударных и перкуссионных инструментов, а также реверберации. 12
6
Кнопка [KIT] Открывает экран DRUM KIT. 13
Кнопки [–]/[+] Служат для выбора наборов ударных или изменения значений при редактировании. 12
Кнопка [EXIT]
Осуществляет возврат к предыдущему экрану. Если нажать на эту кнопку несколько раз подряд, произойдет переход к
экрану DRUM KIT.
Если, удерживая кнопку [SHIFT], нажать на кнопку [EXIT], заглушаются (мьютируются) все звучащие инструменты
(ALL SOUND OFF). Это удобно для одновременного останова всех циклов с помощью одной операции.
12
Кнопка [ENTER] Служит для подтверждения ввода значения или выполнения операции. 12
Кнопка [SHIFT] Используется в совокупности с другими кнопками, функции которых меняются при удержании данной кнопки нажатой. –
Кнопка [PREVIEW]
Чувствительна к скорости нажатия, позволяет прослушивать звук инструмента после того как он был выбран кнопками
SELECT [
K
]/[
J
], даже в отсутствие подключенного к TD-50. пэда
20
7
Кнопки [
H
]/[
I
]/[
K
]/[
J
]
Служат для перемещения курсора. 12
Колесо Функционирует аналогично кнопкам [+] и [–]. При быстром вращении колеса значения изменяются быстрее. 12
