8
8
Общие сведения
№ Контроллер Описание Стр.
8
Секция KIT CUSTOMIZE
Кнопка [INSTRUMENT] Служит для выбора инструмента (звука). 19
Кнопка [AMBIENCE] Служит для изменения размера и резонанса помещения, в котором используется установка. 22
Кнопка [MIXER] Служит для определения громкости, панорамы и эффектов пэдов. 22
Кнопка [SNAPSHOT] Временно сохраняет текущий набор ударных для сравнения его установок на различных этапах редактирования. 24
9
Кнопка [SD CARD]
Служит для выполнения различных операций с картой SD, например, сохранения и загрузки данных.
Если, удерживая кнопку [SHIFT], нажать на кнопку [SD CARD], можно скопировать установки набора ударных или инстру-
мента (стр. 31).
39
Кнопка [SETUP]
Служит для определения общих установок TD-50, например, назначения выходов или MIDI-установок.
Если, удерживая кнопку [SHIFT], нажать на кнопку [SETUP], можно получить доступ к функции импорта пользовательских
сэмплов (стр. 27).
42
Кнопка [TRIGGER] Служит для определения установок параметров триггеров. 35
Кнопка [SET LIST Служит для создания списка, согласно которому будут переключаться наборы ударных. 33

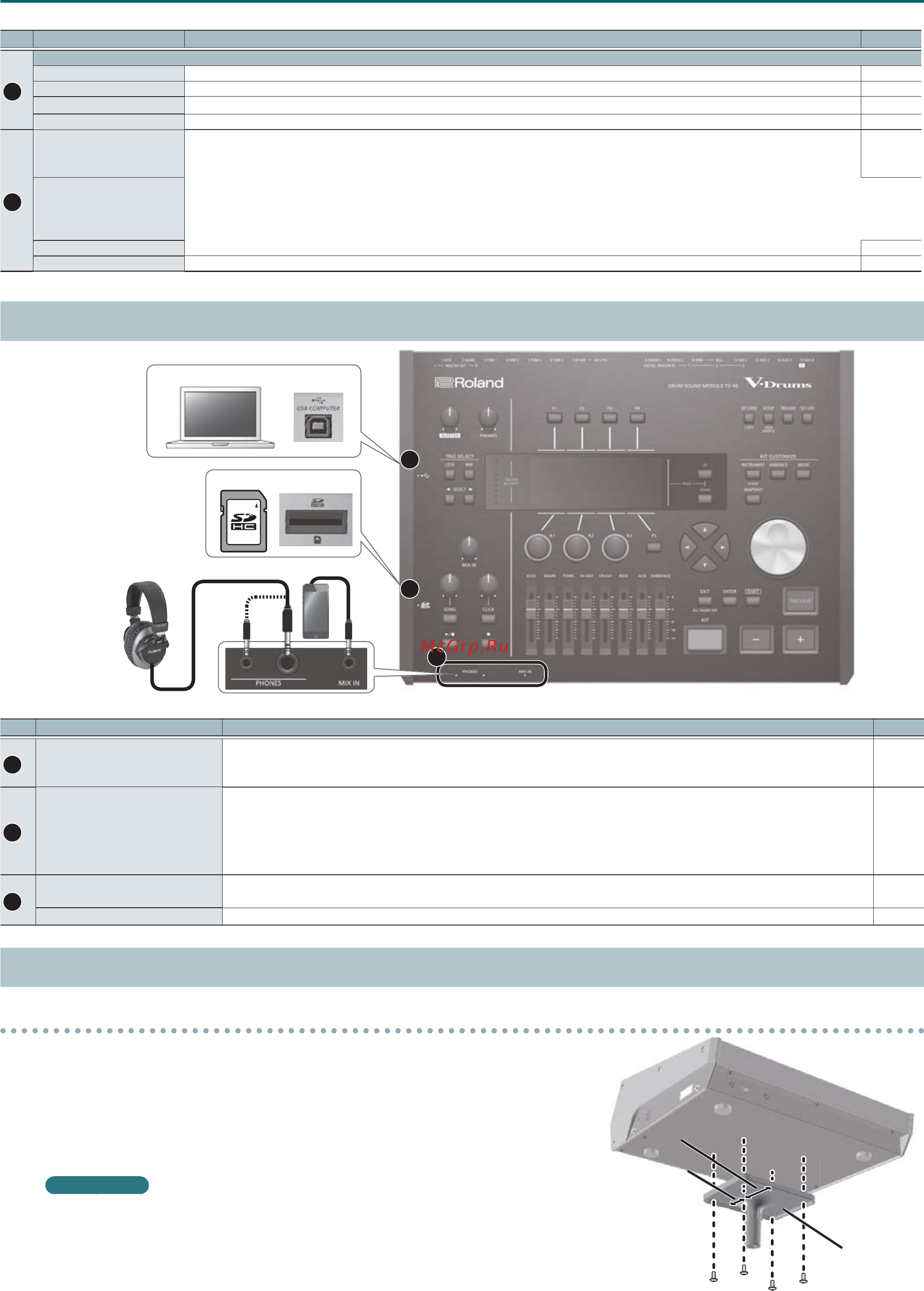

Боковая/лицевая панели
A
B
C
Компьютер
Карта SD
Наушники
Аудиоплеер
№ Разъем Описание Стр.
A
Порт USB COMPUTER Служит для подключения TD-50 к компьютеру кабелем USB для обмена аудио-/MIDI-данными с приложением DAW. 30
B
Слот карты SD
Служит для подключения опциональной карты SD (поддерживается работа с картами SDHC емкостью до 32 Гб).
На карту SD можно сохранять пьесы или данные TD-50.
Также карту можно использовать для загрузки пользовательских сэмплов или экспорта записанной пьесы.
Перед первым использованием карты SD ее необходимо отформатировать в TD-50 (стр. 41).
* Не выключайте питание прибора и не вынимайте карту SD, если на экран выводится сообщение “Processing...”.
17, 39
C
PHONES
Служит для подключения наушников.
Даже если этот разъем задействован, звук на остальных выходах все равно присутствует.
–
MIX IN Служит для подключения аудиоплеера (смартфона) или аналогичного аудиоустройства. –
Нижняя панель
Установка TD-50 на стойку
Для установки TD-50 на стойку служит монтажный фланец, прилагаемый к стойке (опци-
ональная, серия MDS).
С помощью прилагаемых винтов закрепите фланец, как показано на рисунке.
* Используйте только прилагаемые винты. В противном случае можно повредить
оборудование.
* Переворачивая прибор будьте осторожны, чтобы не повредить контроллеры и не
уронить его.
Напоминание
С помощью универсального зажима (APC-33, опциональный) можно установить TD-50
на стандартной стойке для тарелок или аналогичной с радиусом 10.5 – 28.6 мм.
Монтажный
фланец
Широкая сторона
Широкая сторона
Узкая сторона
Узкая сторона
