9
9
Общие сведения

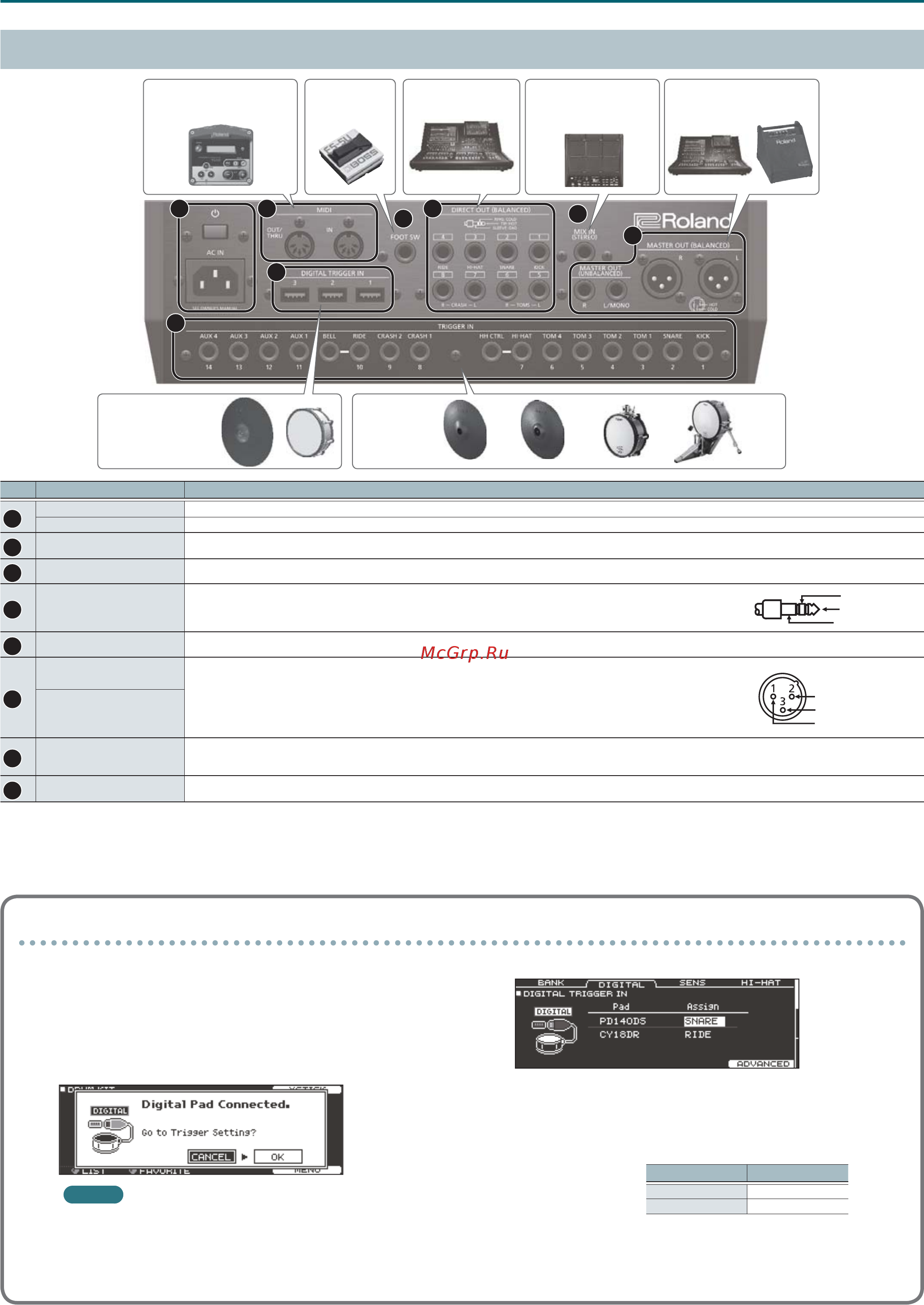

Тыльная панель (коммутационная)
D E
F
* Чтобы не повредить оборудование, перед его коммутацией всегда устанавливайте громкость в минимум и отключайте питание.
№ Разъем Описание
D
Кнопка [
L
]
Служит для включения/отключения питания прибора.
AC IN Служит для подключения прилагаемого сетевого шнура.
E
MIDI Служат для подключения MIDI-оборудования.
F
FOOT SW Служит для подключения опциональной ножной педали (BOSS FS-5U, FS-6) и управления различными функциями.
G
DIRECT OUT (BALANCED)
Служат для подключения к микшеру.
С помощью кнопки [SETUP] можно произвести назначение инструмен-
тов на разъемы DIRECT OUT 1 – 8.
Экран
“+”
“-”
* Распайка разъемов
DIRECT OUT (BALANCED
H
MIX IN (STEREO) Служит для подключения электронных музыкальных инструментов, например, сэмплерного пэда.
I
MASTER OUT (BALANCED)
Аудиовыходы, использующиеся для подключения к усилителю, рекор-
деру и т.д. Для работы в моно используйте только разъем L/MONO.
Экран
“+”
“-”
* Распайка разъемов
MASTER OUT (BALANCED
MASTER OUT
(UNBALANCED)
J
TRIGGER IN
Служат для подключения пэдов.
* Для подключения двухтриггерных пэдов используйте стереокабель с джеками TRS.
K
DIGITAL TRIGGER IN Служат для коммутации пэдов с цифровым интерфейсом (например, PD-140DS или CY-18DR).
G
H
I
J
K
Микшер или актив-
ные мониторы
МикшерПедальВнешний звуковой мо-
дуль или MIDI-устройство
Электронный
музыкальный
инструмент
ПэдыПэды (цифровой
интерфейс)
Подключение пэдов к цифровым входам
Подключение пэдов к цифровым входам
При первом подключении к порту DIGITAL TRIGGER IN пэда с
цифровым интерфейсом открывается следующий экран.
Произведите установки триггерного входа согласно экранным
инструкциям.
* Если выбрать номер триггерного входа, к которому уже
подключен пэд через разъемы TRIGGER IN, этот пэд звука
производить не будет.
Ссылка
См. "Настройка пэда с цифровым интерфейсом" (стр. 35).
1. Выберите “OK” и нажмите на кнопку [ENTER].
2. Кнопками курсора выберите пэд и кнопками [–]/[+]
или колесом произведите его назначение.
После выбора пэда соответствующая ему кнопка FUNC начнет
мигать.
Pad Assign
PD140DS SNARE
CY18DR RIDE
(Пример установок)
* Каждое назначение является уникальным.
3. Нажмите на кнопку [KIT], откроется экран DRUM KIT.
