4

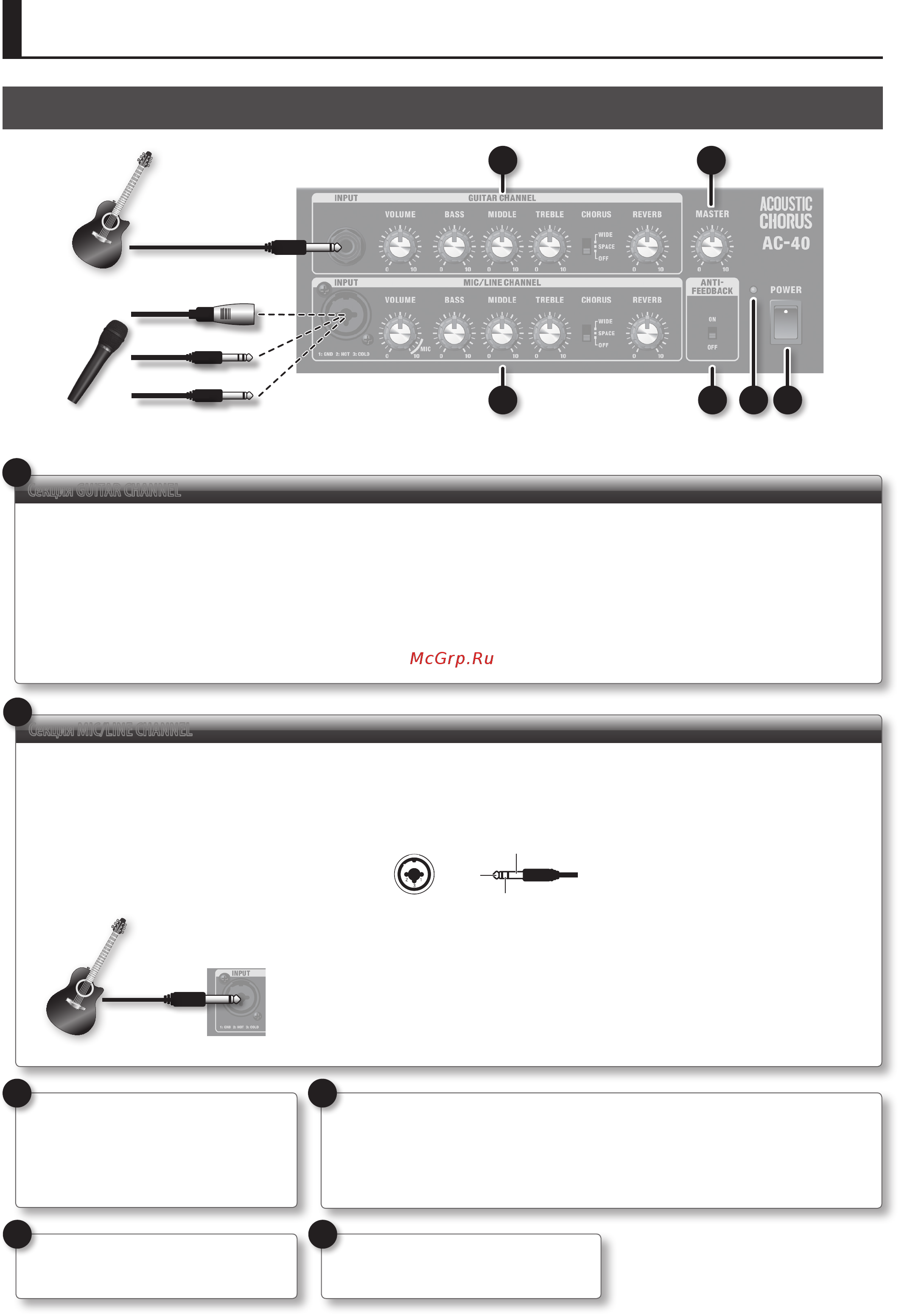

Описание панелей
Панель управления (подключение источников сигнала)
3
Регулятор [MASTER]
Устанавливает общую громкость.
* Он не воздействует на сигнал, выводя-
щийся через разъемы LINE OUT.
2
Разъем INPUT
Служит для подключения микрофона или
источника сигнала линейного уровня.
Доступно использование разъемов трех ти-
пов (XLR, TRS, моноджек).
* Если гитара оборудована датчиком или
встроенным предусилителем, ее также
можно подключить к данному каналу.
* Данный прибор оборудован симметрич-
ными разъемами (XLR/TRS). Схема их рас-
пайки приведена ниже. Перед коммута-
цией проверяйте распайку подключае-
мого оборудования.
1: Экран
2: "+"
3: "-"
Экран
"+"
"-"
* Фантомное питание не поддерживается.
Регулятор [VOLUME]
Управляет громкостью канала.
При подключении микрофона установите
его в положение MIC.
Регулятор [BASS]
Устанавливает уровень низких частот.
Регулятор [MIDDLE]
Устанавливает уровень средних частот.
Регулятор [TREBLE]
Устанавливает уровень высоких частот.
Селектор [CHORUS]
Выбирает тип хоруса (стр. 6).
Регулятор [REVERB]
Устанавливает уровень реверберации
(стр. 6).
1
Разъем INPUT
Служит для подключения гитары.
Регулятор [VOLUME]
Устанавливает громкость канала.
Регулятор [BASS]
Устанавливает уровень низких частот.
Регулятор [MIDDLE]
Устанавливает уровень средних частот.
Регулятор [TREBLE]
Устанавливает уровень высоких частот.
Селектор [CHORUS]
Выбирает тип хоруса (стр. 6).
Регулятор [REVERB]
Устанавливает уровень реверберации
(стр. 6).
1 3
2 4 5 6
XLR
Моноджек
TRS
4
Селектор [ANTI-FEEDBACK]
Включает/выключает подавитель акусти-
ческого самовозбуждения (стр. 7).
* При включении данной функции частота
самовозбуждения определяется автома-
тически. При следующем включении пи-
тания эта установка сбрасывается.
5
Индикатор POWER
Загорается при включении питания.
6
Кнопка [POWER]
Включает/отключает питание.
Секция GUITAR CHANNEL
Секция MIC/LINE CHANNEL
