Описание панелей
5
ЗАМЕЧАНИЕ
• Во избежание повреждения аппаратуры устанавливайте громкость в минимум и отключайте питание оборудования перед коммутацией.
• При использовании коммутационных кабелей с резисторами уровень сигналов на входах (GUITAR CHANNEL, MIC/LINE CHANNEL, AUX IN)
может оказаться слишком низким. Поэтому для коммутации используйте кабели, не содержащие резисторов.
8

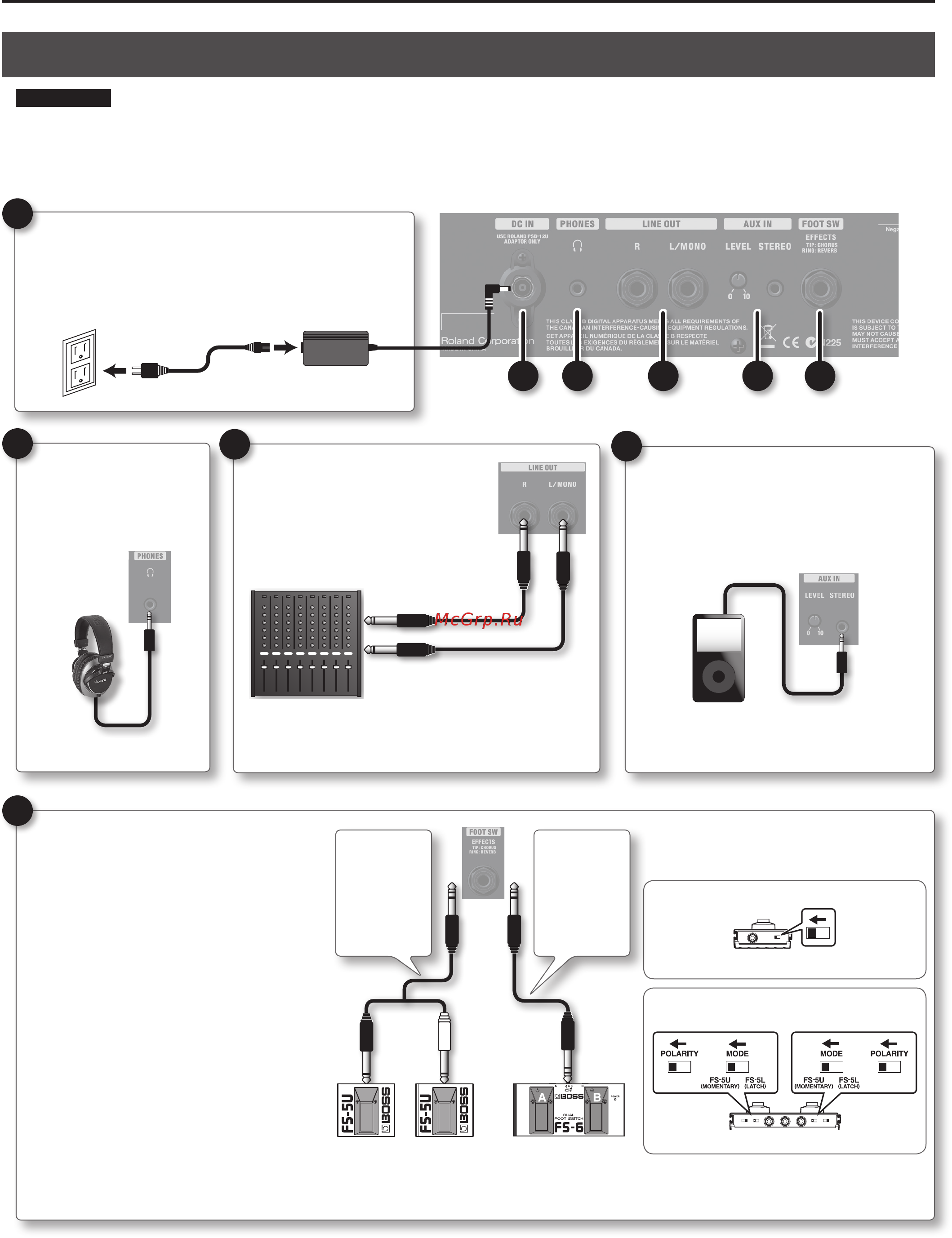

Тыльная (коммутационная) панель
7 8 9 10 11
11
Разъем FOOT SW
Служит для подключения педали, управляю-
щей включением/отключением эффектов.
* Необходимо использовать педали без фик-
сации положения (BOSS FS-5U или FS-6; оп-
циональные).
• Состояние эффектов хоруса и ревербера-
ции (включены/выключены) распространя-
ются на оба канала, GUITAR CHANNEL и MIC/
LINE CHANNEL.
• Если селектор [CHORUS] установить в “OFF”
или регулятор [REVERB] в 0, управлять эф-
фектами с помощью педали будет невоз-
можно.
• Если подключить монокабелем одну пе-
даль, она будет управлять включением/от-
ключением только хоруса.
7
Разъем DC IN
Служит для подключения сетевого адаптера.
* Используйте только прилагаемый к AC-40 сетевой
адаптер.
Разъем PHONES
Служит для подключения
наушников со стерео ми-
ниджеком.
9
Разъемы LINE OUT
Служат для подключения микшера
или рекордера.
При работе в моно используйте
разъем L/MONO.
* Регулятор [MASTER] не воздействует на выходной
сигнал разъемов LINE OUT.
10
Разъем AUX IN / Регулятор [LEVEL]
Служит для подключения CD- или аудио-
плеера кабелем со стерео миниджеком.
Громкостью управляет регшулятор [LEVEL].
* Входной сигнал с разъема AUX IN эффек-
тами не обрабатывается.
Установите селекторы педалей, как показа-
но на рисунке.
Селекторы MODE/POLARITY
B A
BOSS FS-6
BOSS FS-5U
Красный
(кольцо)
BOSS FS-5U BOSS FS-6
или
Селектор POLARITY
Кабель:
Стерео 1/4”
джек
2
Стерео 1/4”
джек
Кабель:
Стерео 1/4”
джек
2
1/4” джек
x 2
REVERB
вкл./выкл.
CHORUS
вкл./выкл.
REVERB
вкл./выкл.
CHORUS
вкл./выкл.
Белый
(наконечник)
