9

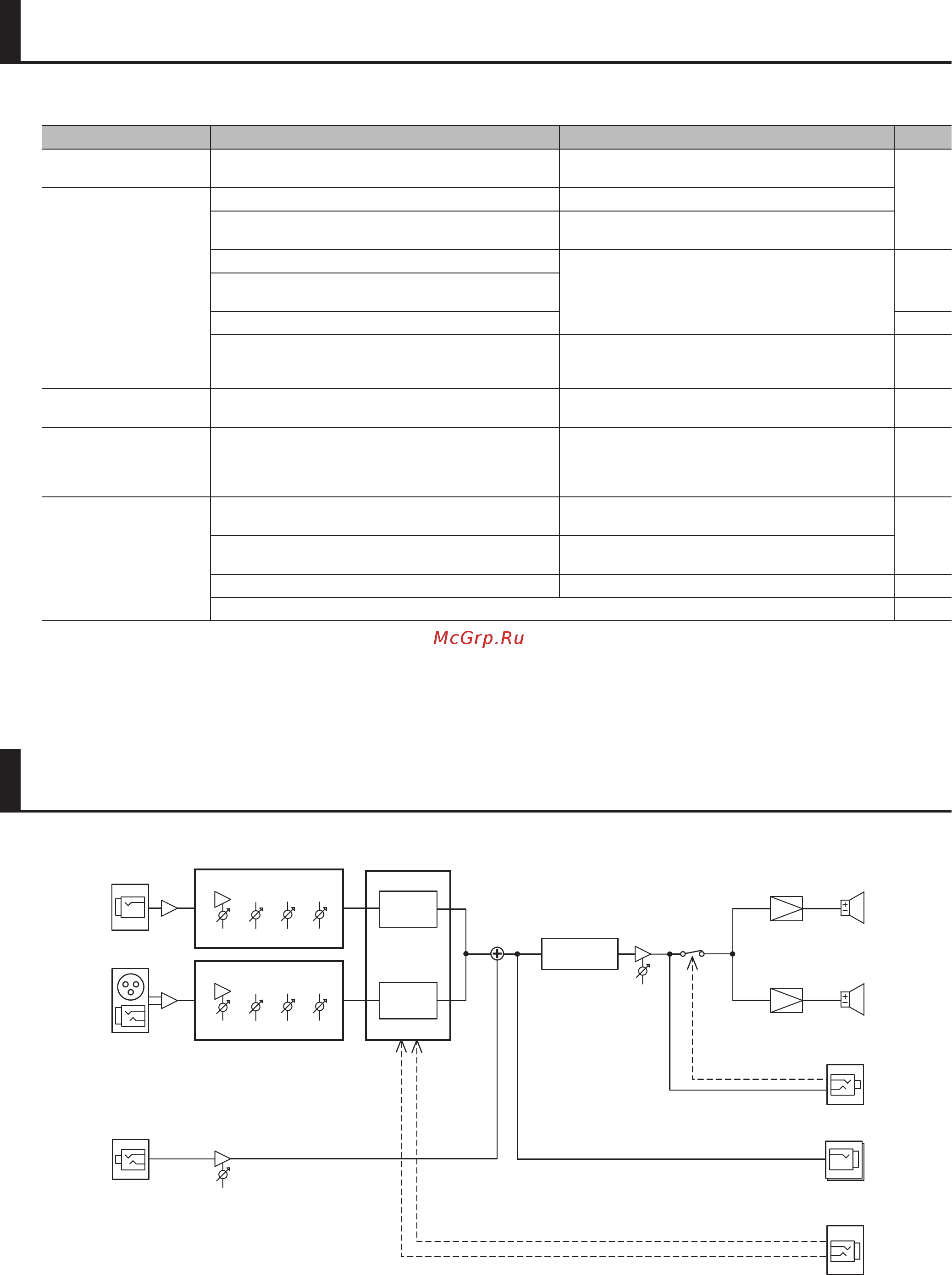

Если в работе системы наблюдаются сбои, первым делом проверьте следующие моменты.
Проблема Проверка Действие Стр.
Не включается питание Корректно ли подключен сетевой адаптер?
Проверьте коммутацию. Используйте только прилагае-
мый сетевой адаптер.
стр. 5
Отсутствует звук/
низкая громкость
Корректна ли коммутация с внешними устройствами? Проверьте коммутацию.
Подключены ли наушники?
При подключении наушников встроенные динамики от-
ключаются.
Корректна ли установлен регулятор [MASTER]?
Установите необходимые уровни громкости.
стр. 4
Корректны ли установлены регуляторы [VOLUME] в кана-
лах?
Корректна ли установлен регулятор AUX IN [LEVEL]? стр. 5
Не подключен ли конденсаторный микрофон, требующий
фантомного питания?
AC-40 не обеспечивает фантомное питание, поэтому ис-
пользование требующих его конденсаторных микрофо-
нов невозможно.
–
Звук искажен
Не установлена ли с помощью регуляторов каналов
[VOLUME] слишком высокая громкость?
Установите необходимые уровни громкости регулятора-
ми [VOLUME] в каждом канале.
стр. 4
Громкость устройств,
подключенных к входам
INPUT или AUX IN слиш-
ком низкая
Не используются ли коммутационные кабели с резисто-
рами?
Используйте коммутационные кабели без резисторов. –
Отсутствуют эффекты хо-
руса/реверберации
Не установлен ли селектор [CHORUS] в положение "OFF"?
Установите селектор [CHORUS] каждого канала в поло-
жение “WIDE” или “SPACE”.
стр. 6
Не установлен ли регулятор [REVERB] в 0?
Установите регулятором [REVERB] каждого канала необ-
ходимую глубину реверберации.
Не подключена ли педаль? Включите эффекты с помощью педали. стр. 5
Данные эффекты не воздействуют на сигнал входа AUX IN. –
Блок-схема
AUX IN
(STEREO)
LEVEL
LINE OUT
L/R
VOLUME
MUTE
ПОДАВИТЕЛЬ
САМОВОЗБУЖДЕНИЯ
УСИЛИТЕЛЬ
УСИЛИТЕЛЬ
ДИНАМИК
ПРАВЫЙ
ДИНАМИК
ЛЕВЫЙ
PHONES
(СТЕРЕО)
R
L
MIC/LINE INPUT
GUITAR INPUT
СТЕРЕОЭФФЕКТЫ
CHORUS
REVERB
CHORUS
REVERB
MIC/LINE CHANNEL
TREBLEMIDDLEBASSVOLUME
GUITAR CHANNEL
TREBLEMIDDLEBASSVOLUME
REVERB ВКЛ./ВЫКЛ.
CHORUS ВКЛ./ВЫКЛ.
FOOT SW
EFFECTS
