Вихрь УШМ-125/1200Э Руководство пользователя онлайн [12/28] 387485
![Вихрь УШМ-125/1200Э Руководство пользователя онлайн [12/28] 387485](/views2/1461993/page12/bgc.png)

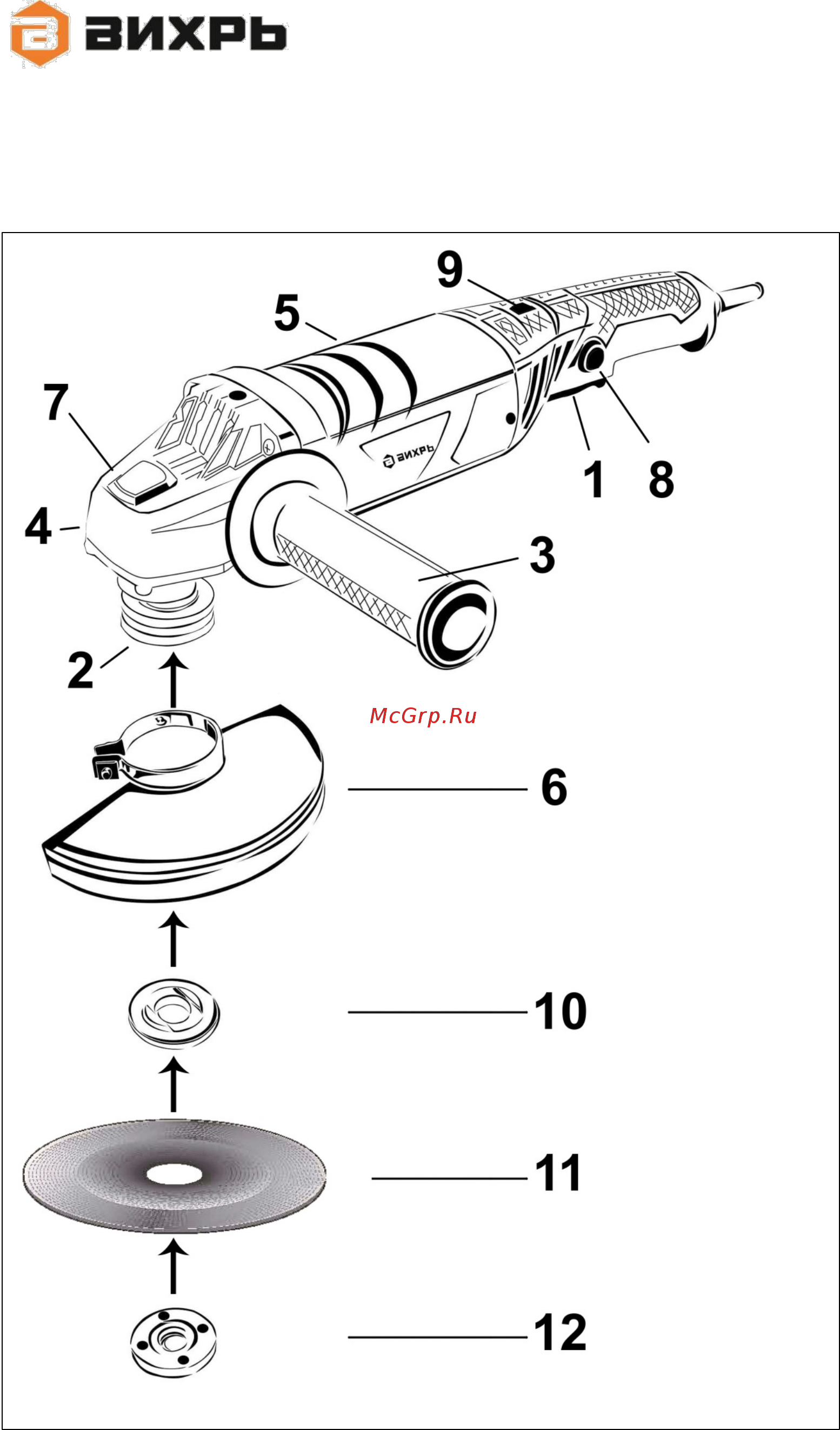

Рис. 2 Общий вид устройства (УШМ-125/1200Э, УШМ-150/1300, УШМ-150/1400Э,
УШМ-180/1800, УШМ-230/2300)
Внешний вид устройства может отличаться от изображённого на рисунке.
1.
Выключатель
2
Приводной вал
3.
Боковая
рукоятка
4.
Корпус
редуктора
5.
Корпус
6.
Защитный
кожух
7.
Блокировка
шпинделя
8.
Кнопка защиты
от случайного
пуска
9.
Регулятор
оборотов (для
УШМ-
125/1200Э,
УШМ-
150/1400Э)
10.
Опорный
фланец
11.
Рабочая
оснастка
12.
Зажимная
гайка
12
